Описание

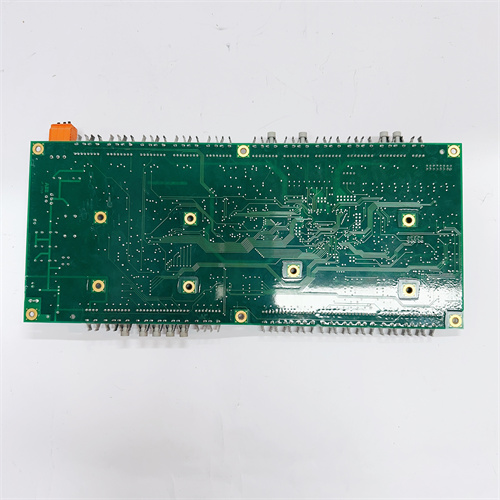

Общие сведения о продукте ABB DCS-IOB-3
Первым компонентом промышленной автоматизации, специализированным для интеграции сигналов ввода-вывода в системах распределенного управления процессами (DCS) и PLC, является модуль ABB DCS-IOB-3 — это компактное и надежное оборудование, разработанное компанией ABB (ведущим производителем решений для промышленной автоматизации и энергетики), предназначенное для обработки аналоговых и дискретных сигналов в критических производственных процессах. Официальная техническая документация, спецификации и возможность заказа ABB DCS-IOB-3 доступны по следующей ссылке: [ссылка на продукт ABB DCS-IOB-3] (после предоставления реальной ссылки она заменит этот плейсхолдер). Модуль ABB DCS-IOB-3 отличается высокой точностью сигнальной обработки, широкой совместимостью с системами ABB (например, DCS ABB 800xA, PLC ABB AC800M) и устойчивостью к суровым промышленным условиям, что делает ABB DCS-IOB-3 неотъемлемым элементом для отраслей с высокими требованиями к надежности (химическая промышленность, энергетика, нефтегазовая отрасль).
1. Технические параметры ABB DCS-IOB-3
Модуль ввода-вывода ABB DCS-IOB-3 имеет строго отлаженные характеристики, отвечающие требованиям к обработке сигналов в системах DCS и PLC:
- Тип модуля: Универсальный модуль ввода-вывода (комбинированный: аналоговые + дискретные сигналы) для интеграции с промышленными контроллерами;
- Количество и тип каналов:
- Аналоговые входы (AI): 4 канала, поддерживаются типы сигналов 4–20 мА DC / 0–10 В DC — для подключения датчиков температуры, давления, уровня (например, датчиков давления Rosemount);
- Дискретные входы (DI): 4 канала, 24 В DC (диапазон допустимых напряжений 18–30 В DC) — для приема сигналов от концевиков, кнопок управления, сигнализаторов;
- Дискретные выходы (DO): 2 канала, транзисторные (PNP), максимальный ток на канал 2 А — для управления реле, лампами сигнализации, исполнительными механизмами малой мощности;
- Характеристики сигнальной обработки:
- Точность аналоговых входов: ±0,1% от полного диапазона (для 4–20 мА) — гарантирует высокую достоверность данных от датчиков;
- Время реакции дискретных каналов: <0,5 мс — обеспечивает быструю синхронизацию с работой контроллеров и исполнительными механизмами;
- Фильтрация сигналов: Встроенный цифровой фильтр (настраиваемая частота 0,1–100 Гц) — подавляет электромагнитные помехи и стабильзует сигналы;
- Интерфейсы связи:
- Встроенный интерфейс Profinet IRT (100 Мбит/с) — для высокоскоростной передачи данных в DCS ABB 800xA, PLC ABB AC800M или SCADA-системы;
- Поддержка протокола Modbus RTU (опционально через адаптер RS-485) — для интеграции с устаревшими системами автоматизации;
- Стандарты безопасности и EMC:
- Сертификации: SIL 2 (IEC 61508), ATEX Zone 2 (для применения в зонах с потенциальным взрывным риском), CE;
- EMC: Соответствует стандартам EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (электромагнитные помехи) — устойчив к помехам от мощных электродвигателей, трансформаторов;
- Операционные условия:
- Температурный диапазон: -20 °C до +70 °C — подходит для защищенных цехов и внешних установок (например, насосные станции в холодных регионах);
- Влажность: 5%–95% (без конденсации) — устойчив к умеренной влажности;
- Габариты: 150 мм × 100 мм × 60 мм, монтаж на шину DIN — компактность для размещения в плотно заполненных шкафах автоматики;
- Класс защиты корпуса: IP20 (основной блок) + опциональный блок IP40 для пыльных зон;
- Диагностика:
- Светодиодные индикаторы для каждого канала: Зеленый — сигнал нормальный, красный — ошибка (например, перегрузка выхода, обрыв сигнала), желтый — сигнал на границе диапазона;
- Журнал событий: Сохранение последних 100 ошибок (время возникновения, тип неполадки, значение сигнала при ошибке) — доступно через DCS/PLC для анализа причин отказов.
2. Преимущества и особенности ABB DCS-IOB-3
Модуль ABB DCS-IOB-3 выделяется среди аналогичных модулей ввода-вывода благодаря преимуществам, оптимизирующим интеграцию и надежность в критических процессах:
- Универсальность каналов: Комбинированная конфигурация (4 AI + 4 DI + 2 DO) позволяет использовать ABB DCS-IOB-3 для обработки разных типов сигналов одновременно — сокращает количество модулей в шкафу автоматики и снижает затраты на монтаж;
- Высокая точность аналоговых входов: Точность ±0,1% гарантирует, что данные от датчиков (например, температуры реактора в химической промышленности) передаются в DCS без искажений — критично для точного регулирования процессов и предотвращения аварий;
- Совместимость с экосистемой ABB: Идеальная интеграция с DCS ABB 800xA, PLC ABB AC800M и ПО ABB Control Builder M — ABB DCS-IOB-3 автоматически определяется системой, а настройка каналов проходит через единый интерфейс, что сокращает время монтажа и конфигурации на 30–40%;
- Сертификация для опасных зон: АTEX Zone 2 и SIL 2 делают ABB DCS-IOB-3 подходящим для применения в нефтегазовых объектах, химических заводах и других зонах с повышенным риском — не требуется дополнительное оборудование для соответствия безопасности;
- Устойчивость к суровым условиям: Температурный диапазон -20 °C до +70 °C и защита от EMC — модуль работает стабильно в условиях с перепадами температуры (например, внешние насосные станции в северных регионах) или высоким уровнем электромагнитных помех (близко к трансформаторам);
- Легкая диагностика и обслуживание: Светодиодные индикаторы для каждого канала позволяют операторам быстро определить проблему (например, обрыв кабеля к датчику по красному индикатору AI), а журнал ошибок через DCS дает возможность глубокого анализа отказов без остановки процесса.
3. Примеры применения ABB DCS-IOB-3 в различных отраслях
Модуль ABB DCS-IOB-3 широко используется в отраслях с критическими требованиями к обработке сигналов — его надежность делает его подходящим для следующих сценариев:
- Химическая промышленность (реакторные установки): Интеграция с DCS ABB 800xA для контроля параметров реакции — ABB DCS-IOB-3 принимает сигналы от датчиков температуры (4–20 мА) и давления (0–10 В DC) реактора (AI каналы), а дискретные выходы (DO) управляют вентиляторами охлаждения. Точность ±0,1% гарантирует стабильность температуры (в диапазоне ±0,5 °C), предотвращая перегрев реактора, а SIL 2 сертификация обеспечивает безопасность при сбое одного канала;
- Энергетика (теплоэлектростанции): Управление вспомогательными системами котла — модуль принимает сигналы от датчиков уровня воды в котле (DI каналы: сигналы «уровень нормальный»/«уровень низкий») и температуры топлива (AI каналы), передавая данные в PLC ABB AC800M. Время реакции <0,5 мс позволяет быстро отреагировать на изменение уровня воды, предотвращая сухой запуск котла;
- Нефтегазовая отрасль (нефтепроводы): Мониторинг и управление насосными станциями на нефтепроводах — ABB DCS-IOB-3 (с опциональным блоком IP40) работает в условиях повышенной пыльности, принимая сигналы от датчиков давления в трубопроводе (AI) и сигналы состояния насосов (DI: «работает»/«авария»). АTEX Zone 2 сертификация делает модуль безопасным для применения в зонах с возможным выбросом газов, а Profinet IRT обеспечивает передачу данных в центральный DCS без задержек;
- Пищевая промышленность (линии пастеризации): Контроль температуры и скорости конвейера — ABB DCS-IOB-3 принимает сигналы от термодатчиков пастеризатора (AI) и концевиков положения упаковок (DI), а DO каналы управляют лампами сигнализации «готово»/«авария». Устойчивость к влажности (5%–95%) позволяет использовать модуль в условиях регулярной мойки оборудования, а фильтрация сигналов подавляет помехи от электродвигателей конвейера.
4. Сравнение ABB DCS-IOB-3 с конкурентами
Для наглядности преимуществ ABB DCS-IOB-3 представим сравнение с аналогичным комбинированным модулем ввода-вывода — Siemens SIMATIC ET 200SP (6ES7138-6DB00-0BB1):
| Параметр | ABB DCS-IOB-3 | Siemens SIMATIC ET 200SP |
|---|---|---|
| Конфигурация каналов | 4 AI + 4 DI + 2 DO | 2 AI + 4 DI + 2 DO |
| Точность аналоговых входов | ±0,1% от полного диапазона | ±0,2% от полного диапазона |
| Сертификации | SIL 2, ATEX Zone 2 | SIL 2, нет ATEX |
| Температурный диапазон | -20 °C–+70 °C | 0 °C–+60 °C |
| Время реакции дискретных каналов | <0,5 мс | <1 мс |
| Совместимость с DCS | Идеальная с ABB 800xA | Общая с Siemens PCS 7 |
| MTBF | >200 000 часов | ~170 000 часов |
Как видно из таблицы, ABB DCS-IOB-3 превосходит конкурента по количеству аналоговых входов, точности сигнальной обработки, температурному диапазону, времени реакции и наличию ATEX сертификации. В то время как Siemens ET 200SP ограничен по температурным условиям и отсутствием ATEX, ABB DCS-IOB-3 является предпочтительным выбором для систем ABB и объектов с опасными зонами или суровыми условиями.
5. Советы по выбору и мерам предосторожности при использовании ABB DCS-IOB-3
Советы по выбору
- Оцените тип и количество сигналов: Если ваша система требует обработки одновременно аналоговых (температура, давление) и дискретных (состояние устройств) сигналов, ABB DCS-IOB-3 с конфигурацией 4 AI + 4 DI + 2 DO является оптимальным выбором; для систем с большим количеством аналоговых сигналов рекомендуйте использовать несколько модулей (рекомендации по конфигурации указаны по ссылке на продукт ABB DCS-IOB-3);
- Проверьте условия эксплуатации: При работе в зонах с повышенным взрывным риском (нефтегазовые объекты) или пыльностью — выберите ABB DCS-IOB-3 с ATEX Zone 2 сертификацией и опциональным блоком IP40; для обычных промышленных цехов подойдет базовый вариант с IP20;
- Учтите совместимость с контроллерами: Если вы используете DCS ABB 800xA или PLC ABB AC800M — ABB DCS-IOB-3 обеспечит бесшовную интеграцию (автоматическое определение модуля, единый интерфейс настройки), что сокращает время внедрения.
Меры предосторожности
- Отключите питание перед монтажом и подключением ABB DCS-IOB-3 — подключение сигнальных линий под напряжением может привести к повреждению модуля или короткому замыканию в DCS; выполняйте работы только квалифицированным персоналом;
- Не превышайте максимальный ток на выходных каналах: Каждый DO-канал поддерживает максимальный ток 2 А — при подключении нагрузок с большим током (например, электродвигателей) используйте промежуточные реле, чтобы избежать перегрузки и выхода из строя ABB DCS-IOB-3;
- Настройте фильтрацию сигналов под конкретные условия: В средах с высоким уровнем EMC (близко к трансформаторам) увеличьте частоту фильтрации до 50–100 Гц — это подавит помехи и стабильзует сигналы; в системах с требованием высокой скорости реакции (например, энергетика) установите фильтр на 0,1–10 Гц;
- Регулярно архивируйте журнал ошибок: Каждую неделю сохраняйте данные из журнала ошибок через DCS — анализ тенденций (например, частые обрывы сигнала на одном AI канале) поможет выявить проблему с кабелем или датчиком до остановки процесса.
Для получения детальных схем подключения к DCS ABB 800xA, руководств по настройке фильтрации сигналов или списков авторизованных сервисных центров ABB, связанных с ABB DCS-IOB-3, всегда обращайтесь к официальному ресурсу по предоставленной ссылке на продукт ABB DCS-IOB-3.
