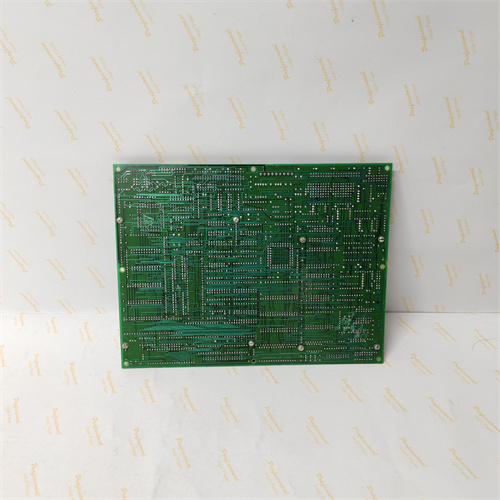

Общие сведения о продукте ABB DDCF8040050

1. Технические параметры ABB DDCF8040050

• Тип модуля: Цифровой контроллер энергетических процессов с поддержкой расширенных алгоритмов регулировки (PID с адаптацией, синхронное регулирование, защитные логики) и функций энергоэффективности;
• Параметры питания:
  • Номинальное напряжение питания: 24 В DC (диапазон допустимых напряжений 18–32 В DC) — совместимо с промышленными источниками питания с повышенной стабильностью;
  • Потребляемый ток: ≤1,5 А (при номинальном напряжении) — обеспечивает работу с множеством высокоточностных датчиков без перегрузки системы;
• Входные/выходные сигналы:
  • Аналоговые входы (AI): 12 каналов, поддерживаемые типы сигналов 4–20 мА DC / 0–10 В DC / RTD (Pt100, Pt1000) / TC (типы J, K, T) — для подключения датчиков тока, напряжения, температуры, частоты и мощности в энергосистемах;
  • Аналоговые выходы (AO): 8 каналов, 4–20 мА DC (точность ±0,05%) — для управления исполнительными механизмами (регулирующими клапанами турбин, приводами дросселей, системами стабилизации напряжения);
  • Дискретные входы (DI): 20 каналов, 24 В DC (диапазон 18–32 В DC) — для приема сигналов состояния оборудования («генератор запущен», «аварийный останов», «режим синхронизации», «состояние защитных реле»);
  • Дискретные выходы (DO): 16 каналов, релейные (максимальный ток на канал 5 А) — для активации сигнализации, блокировки высоковольтных коммутаций, запуска резервных систем;
• Точность и скорость работы:
  • Точность аналоговых входов: ±0,05% от полного диапазона (для 4–20 мА) и ±0,1% (для RTD/TC) — критична для измерения параметров энергосистем (например, точность измерения активной мощности <0,1%);
  • Время реакции: <1 мс (для дискретных сигналов) и <5 мс (для аналоговых сигналов) — обеспечивает мгновенную реакцию на аварии (например, короткое замыкание в сети);
  • Частота дискретизации: 100 Гц (для аналоговых сигналов) — позволяет фиксировать быстрые изменения параметров (например, кратковременные перепады напряжения);
• Интерфейсы связи:
  • Встроенные интерфейсы: Ethernet (1 Гбит/с, Modbus TCP, PROFINET IRT, EtherNet/IP) и PROFIBUS-DP — для интеграции с DCS ABB 800xA, Symphony Plus и сторонними системами (например, Siemens PCS 7);
  • Опциональный интерфейс: Optical Ethernet (100 Мбит/с) — для защищенной связи в условиях высоких электромагнитных помех (например, вблизи трансформаторов);
• Безопасность и сертификации:
  • Сертификации: SIL 3 (IEC 61508) — для систем с критическими требованиями к безопасности; IP40 (класс защиты корпуса) — защита от пыли и мелких предметов;
  • EMC-защита: Соответствует стандартам EN 61000-6-2 и EN 61000-6-4 с усиленной фильтрацией — устойчив к помехам от высоковольтных линий и генераторов;
• Операционные условия:
  • Температурный диапазон: -25 °C до +70 °C — подходит для эксплуатации в закрытых помещениях электростанций и открытых трансформаторных подстанциях;
  • Влажность: 5%–95% (без конденсации) — устойчив к умеренной влажности в котельных и цехах энергетических предприятий;
  • Габариты: 220 мм × 160 мм × 100 мм, монтаж на шину DIN — компактность для размещения в плотно заполненных шкафах автоматики;
• Диагностика:
  • Цветной LCD-дисплей (4,3 дюйма) с сенсорной панелью — для локального просмотра графиков параметров, статусов каналов и детального журнала ошибок;
  • Журнал событий: Сохранение последних 1000 событий (время, тип, параметры, сигналы от защитных систем) — экспорт в форматы CSV и PDF для анализа аварий;
  • Удаленная диагностика через ABB Ability: Возможность мониторинга, настройки и обновления firmware ABB DDCF8040050 в реальном времени, а также прогнозирование износа компонентов (например, предупреждение о необходимости замены реле через 6 месяцев).

2. Преимущества и особенности ABB DDCF8040050

• Сертификация SIL 3 для критических энергопроцессов: Высокий уровень безопасности гарантирует, что ABB DDCF8040050 надежно функционирует в системах, где отказ может привести к остановке электростанции или аварии — при сбое двух параллельных каналов модуль автоматически переключается на резервную схему, предотвращая катастрофы;
• Высокая точность сигналов (±0,05%): Ключевые для энергетики параметры (ток, напряжение, мощность) измеряются с минимальной погрешностью, что позволяет ABB DDCF8040050 точно регулировать режимы генераторов и трансформаторов, снижая потери электроэнергии на 3–5%;
• Глубокая интеграция с экосистемой ABB: Идеальная совместимость с DCS ABB 800xA и Symphony Plus — ABB DDCF8040050 автоматически синхронизируется с базой данных энергопроцессов, а настройка алгоритмов регулировки выполняется через единый интерфейс, сокращая время пусконаладки на 40%;
• Расширенные алгоритмы энергоэффективности: Встроенные функции оптимизации нагрузки (например, распределение мощности между генераторами с минимальными потерями) и рекуперации энергии позволяют ABB DDCF8040050 снизить общие энергопотребления энергетических объектов на 8–12%;
• Продвинутая система защиты: Интеграция с защитными реле и логика быстрого отключения при авариях (короткое замыкание, перегрузка, потери синхронизма) защищает дорогостоящее энергетическое оборудование от повреждения, сокращая затраты на ремонт на 30%;
• Долговечность и низкие эксплуатационные расходы: Средний срок безотказной работы (MTBF) >300 000 часов и возможность удаленного обслуживания уменьшают время простоя и расходы на замену, что особенно важно для крупных электростанций с круглосуточной работой.

3. Примеры применения ABB DDCF8040050 в различных отраслях

• Теплоэлектростанции (управление паровой турбиной): Регулировка режима паровой турбины мощностью 300 МВт — ABB DDCF8040050 принимает сигналы от датчиков температуры пара (TC K, AI), давления пара (4–20 мА, AI) и скорости турбины (энкодер, DI). С помощью адаптивного PID-алгоритма модуль через AO каналы управляет регулирующими клапанами, поддерживая стабильную частоту сети (50 Гц ±0,02 Hz) и активную мощность. При превышении температуры пара >560 °C ABB DDCF8040050 через DO каналы снижает нагрузку и активирует сигнализацию, предотвращая перегрев турбины;
• Гидроэлектростанции (регулировка гидрогенератора): Управление гидрогенератором мощностью 100 МВт — контроллер принимает сигналы от датчиков тока статора (4–20 мА, AI), напряжения сети (0–10 В DC, AI) и уровня водохранилища (4–20 мА, AI). С помощью алгоритма синхронной регулировки ABB DDCF8040050 через AO каналы управляет направляющими аппаратами, распределяя активную и реактивную мощность в соответствии с требованиями сети. При резком падении уровня водохранилища <30% модуль автоматически снижает нагрузку генератора, предотвращая разрыв лопастей гидротурбины;
• Трансформаторные подстанции (мониторинг и защита): Мониторинг и защита трансформатора мощностью 250 МВА — ABB DDCF8040050 принимает сигналы от датчиков температуры масла (RTD Pt100, AI), тока первичной обмотки (4–20 мА, AI) и уровня масла (DI). При превышении температуры масла >90 °C модуль через DO каналы запускает систему охлаждения и отправляет сигнал в центральный пульт. При обнаружении утечки масла (сигнал DI) ABB DDCF8040050 блокирует трансформатор, предотвращая повреждение изоляции;
• Крупные промышленные предприятия (энергоменеджмент): Управление внутренней электросетью завода с потребностью 50 МВт — контроллер собирает данные о потреблении электроэнергии различных цехов (4–20 мА, AI), синхронизируется с сетью электросетевого оператора через Ethernet и оптимизирует распределение нагрузки. С помощью алгоритмов энергоэффективности ABB DDCF8040050 снижает пиковые нагрузки на 15%, что уменьшает расходы на электроэнергию за счет снижения тарифов за пиковое потребление.

4. Сравнение ABB DDCF8040050 с конкурентами

5. Советы по выбору и мерам предосторожности при использовании ABB DDCF8040050

Советы по выбору

• Оцените уровень критичности энергопроцесса: Для систем с требованиями SIL 3 (например, турбины крупных электростанций, главные трансформаторы) — ABB DDCF8040050 является обязательным выбором, так как обеспечивает максимальную надежность; для менее критических объектов (например, вспомогательные подстанции) можно рассмотреть модели нижнего класса, но при этом потеряете в точности и защите;
• Проверьте интеграцию с существующей системой: Если вы используете DCS ABB 800xA или Symphony Plus — ABB DDCF8040050 синхронизируется автоматически, что сокращает время настройки; для сторонних DCS убедитесь в поддержке протоколов Modbus TCP или PROFINET (доступны в стандартной конфигурации);
• Рассчитайте количество необходимых сигналов: При наличии большого количества датчиков (температура, давление, ток) — 12 AI и 8 AO ABB DDCF8040050 обеспечат полную комплектность без дополнительных модулей; для простых систем с 4–6 датчиками можно выбрать модель с меньшим количеством каналов, но при этом ограничитесь в возможности расширения.

Меры предосторожности

• Монтаж и подключение: Устанавливайте ABB DDCF8040050 только в защищенных шкафах с температурой не выше +70 °C и влажностью <95% (без конденсации); кабели к аналоговым входам должны быть экранированы для предотвращения электромагнитных помех от высоковольтных линий;
• Калибровка: Проводите калибровку аналоговых каналов至少 раз в год с использованием эталонных приборов — это гарантирует сохранение точности ±0,05% и правильную работу регулирующих алгоритмов;
• Обновление firmware: Регулярно обновляйте программное обеспечение через ABB Ability — производители выпускают патчи для улучшения стабильности и добавления новых функций энергоэффективности;
• Защита от перегрузок: Используйте защитные предохранители на линии питания (номинал 2 А) — предотвращает повреждение модуля при коротком замыкании в сети питания;
• Резервное копирование конфигурации: Создавайте резервные копии настроек ABB DDCF8040050 после пусконаладки и после каждого изменения параметров — позволяет быстро восстановить работу модуля при потере конфигурации.
