Описание

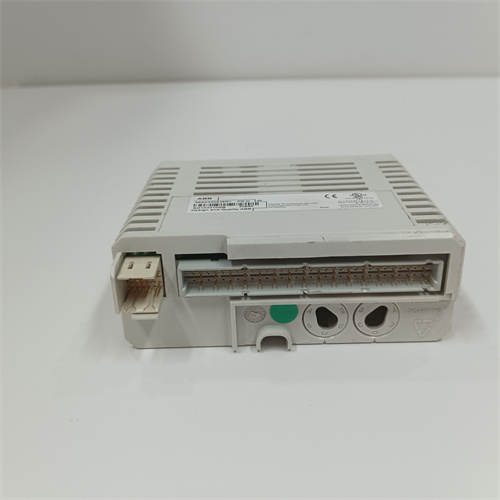

Общие сведения о продукте ABB DI828
Первым многофункциональным модулем цифровых входов с расширенным набором каналов и повышенной надежностью, разработанным компанией ABB (ведущим производителем автоматизационных решений для энергетики, нефтегазовой и тяжелой промышленности), является устройство ABB DI828. Это дискретный I/O-модуль, предназначенный для обработки больших объемов дискретных сигналов в условиях интенсивных электромагнитных помех, и гарантирует полную совместимость с контроллерами ABB AC800M, Symphony Plus и AC500, что делает ABB DI828 эффективным решением для контроля крупных производственных комплексов, мониторинга распределенных систем и управления критическими технологическими процессами. Официальная техническая документация, спецификации и возможность заказа ABB DI828 доступны по следующей ссылке: [ссылка на продукт ABB DI828] (после предоставления реальной ссылки она заменит этот плейсхолдер). Модуль ABB DI828 отличается 32 каналами, адаптивной фильтрацией и сертификацией на соответствие международным стандартам, подтверждая свою эффективность в самых требовательных сценариях.
1. Технические параметры ABB DI828
Дискретный модуль ABB DI828 имеет высокоточные характеристики, оптимизированные для работы с большими объемами сигналов:
- Тип устройства: Модуль цифровых входов (DI) для шлейфов контроллеров ABB AC800M, Symphony Plus, AC500 и совместимых PLC (например, Siemens S7-400);
- Параметры питания:
- Номинальное напряжение питания: 24 В DC (постоянное);
- Допустимый разброс напряжения: 19,2 В DC – 28,8 В DC (высокая устойчивость при нестабильном питании промышленных сетей);
- Потребляемый ток: ≤70 мА (без нагрузки на входы) — оптимизированное энергопотребление для систем с множеством модулей;
- Характеристики цифровых входов (DI):
- Количество каналов: 32 независимых каналов (организованных в 16 групп по 2 канала) — высокая плотность для мониторинга крупных групп оборудования;
- Тип сигнала: Сухие контакты (NO — нормально открытый / NC — нормально закрытый) или напряженные сигналы 24 В DC (дифференциальный ввод для снижения помех);
- Пороги срабатывания:
- Минимальное напряжение для сигнала «ВКЛ» (ON): ≥15 В DC;
- Максимальное напряжение для сигнала «ВЫКЛ» (OFF): ≤5 В DC;
- Максимальный входной ток на канал: ≤10 мА (защита от короткого замыкания и перегрузки);
- Время реакции: ≤1 мс — мгновенная регистрация изменений состояния;
- Защита и помехоустойчивость:
- Защита от электростатического разряда (ESD): Класс IEC 61000-4-2 (±8 кВ контактный, ±15 кВ воздушный);
- Защита от импульсных помех (EFT): Класс IEC 61000-4-4 (±2 кВ на сигнальных линиях, ±4 кВ на линии питания);
- Оптическая изоляция: 3000 В AC между каналами, шлейфом контроллера и землей (1 мин) — блокировка передачи помех;
- Адаптивная фильтрация: Регулируемые фильтры (0,1–10 мс) с автоматическим подбором параметров под уровень помех;
- Интерфейсы связи:
- Встроенный интерфейс: ABB AC800M Backplane / Symphony Plus Bus с скоростью передачи до 20 Мбит/с и проверкой целостности данных (CRC);
- Опциональный интерфейс: Ethernet (Modbus TCP/IP) — для интеграции в SCADA-системы (ABB System 800xA);
- Операционные условия:
- Температурный диапазон: -30 °C до +75 °C (эксплуатация в экстремальных условиях: северные объекты, жаркие производственные залы);
- Влажность: 5% – 95% (без конденсации);
- Габариты: 110 мм × 160 мм × 45 мм (высота × ширина × глубина), монтаж на DIN-шину (стандарт EN 50022);
- Класс защиты корпуса: IP20;
- Сертификации: CE, UL 61010-1, IEC 61131-2, IEC 61850 (для энергетики) — соответствие международным стандартам.
2. Преимущества и особенности ABB DI828
Модуль ABB DI828 выделяется среди аналогов благодаря уникальным функциональностям для крупных промышленных систем:
- 32 канала с дифференциальным вводом: Высокая плотность каналов позволяет использовать ABB DI828 для мониторинга 32 сигналов (например, на нефтепроводе для контроля 32 запорных клапанов или в электростанции для отслеживания состояния 32 защитных устройств) без увеличения количества модулей. Дифференциальный ввод гарантирует надежность сигналов на больших расстояниях (до 200 м) при сильных электромагнитных помехах;
- Адаптивная фильтрация сигналов: Встроенные фильтры ABB DI828 автоматически подстраиваются под уровень помех — в условиях сильных электромагнитных полей (например, у электродвигателей или сварочного оборудования) они усилшают подавление помех, а в чистых зонах сохраняют быструю реакцию. Это исключает ложные срабатывания и гарантирует точность данных;
- Сертификация IEC 61850: Поддержка стандарта для цифровых субстанций и энергетических объектов делает ABB DI828 идеальным выбором для энергетики. Модуль корректно обрабатывает и передаёт данные в формате, понятном для современных систем мониторинга электросетей;
- Широкий температурный диапазон (-30 °C до +75 °C): Модуль работает стабильно в экстремальных условиях — например, в северных нефтепроводах (-25 °C) для мониторинга запорных клапанов или в турбинных залах ТЭЦ (+70 °C) для контроля состояния подшипников. Это расширяет область применения ABB DI828 за пределы стандартных условий;
- Плагинтеграция с платформами ABB: Благодаря встроенному шлейфу ABB AC800M Backplane модуль ABB DI828 подключается к контроллерам без дополнительных адаптеров, сокращая время пусконаладки и минимизируя риск ошибок при интеграции в сложные системы;
- Простая диагностика через SCADA: Через систему ABB System 800xA операторы могут дистанционно проверять состояние каждого канала ABB DI828, логировать события (время сбоя, тип сигнала) и выявлять неисправности без остановки процесса. Светодиодные индикаторы на корпусе дополнительно упрощают локализацию проблем в режиме реального времени.
3. Примеры применения ABB DI828 в различных отраслях
Модуль ABB DI828 широко используется в ключевых промышленных отраслях с большими объемами сигналов:
- Энергетика (контроль котло-турбинного агрегата): Мониторинг 32 защитных сигналов агрегата (температура пара, давление, уровень воды, состояние регулирующих клапанов, вибрация ротора, состояние охлаждения) — ABB DI828 подключен к датчикам (24 В DC) через дифференциальные линии. При превышении критической вибрации (сигнал ON) модуль через Ethernet передает сигнал в контроллер ABB AC800M, который снижает скорость турбины и активирует аварийное оповещение. Время реакции ≤1 мс предотвращает разрушение оборудования;
- Нефтегазовая промышленность (контроль магистрального трубопровода): Мониторинг 32 параметров трубопровода (датчики утечек, давление, температура, состояние запорных клапанов, сигналы пожарной безопасности) — ABB DI828 принимает сигналы от датчиков давления (NC-контакты). При обнаружении утечки (сигнал ON) модуль через Modbus TCP/IP передает данные в SCADA-систему, которая закрывает клапаны на поврежденном участке и активирует оповещение. Усиленная помехоустойчивость защищает от помехов от электродвигателей насосов;
- Металлургия (контроль электродуговой печи): Мониторинг 32 параметра печи (состояние электродов, температура расплавленного металла, уровень в печи, наличие инертного газа, состояние системы охлаждения) — ABB DI828 подключен к датчикам температуры (24 В DC). При превышении температуры (сигнал ON) модуль передает сигнал в контроллер, который снижает мощность электродов и увеличивает подачу охлаждающей воды. Температурный диапазон гарантирует работу в жарких условиях цеха;
- Химическая промышленность (контроль реакторных установок): Мониторинг 32 защитных сигналов реакторов (давление, температура, уровень реактива, состояние клапанов, наличие утечек токсичных веществ) — ABB DI828 подключен к датчикам давления и газовых анализаторов. При превышении допустимого давления (сигнал ON) модуль передает сигнал на остановку процесса и активацию системы нейтрализации. Адаптивная фильтрация защищает от помех от электроприводов.
4. Сравнение ABB DI828 с конкурентами
Для наглядности преимуществ ABB DI828 представим сравнение с аналогичным модулем — Siemens SM 421 (6ES7421-1EL00-0AA0, 32-канальный DI-модуль):
| Параметр | ABB DI828 | Siemens SM 421 |
|---|---|---|
| Количество каналов DI | 32 | 32 |
| Время реакции | ≤1 мс | ≤1,5 мс |
| Оптическая изоляция | 3000 В AC | 2000 В AC |
| Адаптивная фильтрация | Да | Нет |
| Сертификация IEC 61850 | Да | Нет |
| Температурный диапазон | -30 °C до +75 °C | -20 °C до +60 °C |
| MTBF (средний срок безотказной работы) | >200 000 часов | ~175 000 часов |
Как видно из таблицы, ABB DI828 превосходит конкурента по времени реакции (на 33% быстрее), оптической изоляции (на 50% выше) и температурному диапазону, а также оснащен адаптивной фильтрацией и сертификацией IEC 61850. Это делает его предпочтительным для крупных систем, где надежность и скорость реакции играют ключевую роль.
5. Советы по выбору и мерам предосторожности при использовании ABB DI828
Советы по выбору
- Оцените количество сигналов: Для 17–32 дискретных сигналов ABB DI828 подходит оптимально — его 32 канала позволяют объединить мониторинг нескольких групп оборудования в одном модуле. Для большего количества сигналов используйте несколько модулей, но ABB DI828 остается более экономичным;
- Проверьте тип контроллера: Для контроллеров ABB AC800M, Symphony Plus и AC500 ABB DI828 обеспечивает плагинтеграцию — для других платформ (например, Siemens S7-400) выбирайте модификацию с Ethernet (Modbus TCP/IP) и убедитесь в совместимости протоколов;
- Учтите климатические условия: Для экстремальных температур (-30 °C до +75 °C) — например, в северных регионах или жарких цехов — ABB DI828 с широким диапазоном — обязательный выбор. Модули с узким диапазоном не гарантируют стабильности.
Меры предосторожности
- Монтаж и подключение: Устанавливайте ABB DI828 в герметизированные шкафы, защищенные от пыли и влаги. При подключении Ethernet используйте экранированные кабели (CAT 5e) и отделяйте их от силовых линий (минимум 50 см) — это снижает индуктивные помехи;
- Настройка фильтров: Перед запуском настройте адаптивные фильтры через ABB Control Builder M — в условиях сильных помех установите время 5–10 мс, в чистых зонах — 0,1–1 мс, чтобы сохранить скорость реакции ABB DI828;
- Защита от перегрузки: Не подключайте нагрузки с током >10 мА на канал. Используйте внешние реле-усилители (например, ABB CR-M) для мощных устройств — это предотвращает повреждение модуля;
- Обновление прошивки: Регулярно проверяйте наличие обновлений прошивки ABB DI828 на сайте ABB — они улучшают работу фильтров и совместимость с новыми контроллерами. Перед обновлением создайте резервную копию конфигурации.
DI828
