Описание

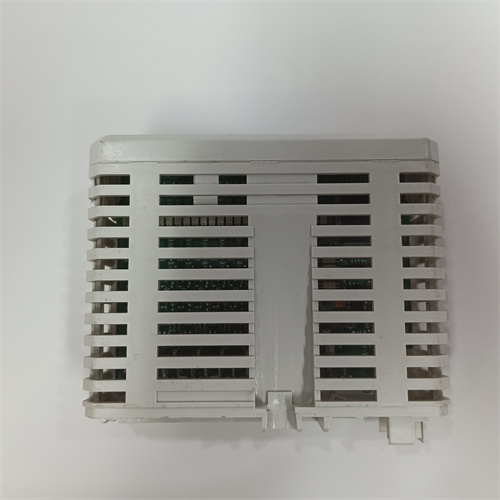

Общие сведения о продукте ABB DI880

1. Технические параметры ABB DI880

• Тип устройства: Модуль цифровых входов (DI) для шлейфов контроллеров ABB AC800M, Symphony Plus, AC500 и совместимых PLC (например, Siemens S7-400);
• Параметры питания:
  • Номинальное напряжение питания: 24 В DC (постоянное);
  • Допустимый разброс напряжения: 19,2 В DC – 28,8 В DC (высокая устойчивость при нестабильном питании);
  • Потребляемый ток: ≤90 мА (без нагрузки на входы) — оптимизированное энергопотребление для систем с множеством модулей;
• Характеристики цифровых входов (DI):
  • Количество каналов: 64 независимых каналов (организованных в 32 группы по 2 канала) — максимальная плотность для мониторинга крупных групп оборудования;
  • Тип сигнала: Сухие контакты (NO — нормально открытый / NC — нормально закрытый) или напряженные сигналы 24 В DC (дифференциальный ввод для снижения помех);
  • Пороги срабатывания:
    • Минимальное напряжение для сигнала «ВКЛ» (ON): ≥15 В DC;
    • Максимальное напряжение для сигнала «ВЫКЛ» (OFF): ≤5 В DC;
  • Максимальный входной ток на канал: ≤10 мА (защита от короткого замыкания и перегрузки);
  • Время реакции: ≤0,5 мс — мгновенная регистрация изменений состояния;
• Защита и помехоустойчивость:
  • Защита от электростатического разряда (ESD): Класс IEC 61000-4-2 (±8 кВ контактный, ±15 кВ воздушный);
  • Защита от импульсных помех (EFT): Класс IEC 61000-4-4 (±2 кВ на сигнальных линиях, ±4 кВ на линии питания);
  • Оптическая изоляция: 3000 В AC между каналами, шлейфом контроллера и землей (1 мин) — блокировка передачи помех;
  • Адаптивная фильтрация: Регулируемые фильтры (0,1–10 мс) с автоматическим подбором параметров под уровень помех;
• Интерфейсы связи:
  • Встроенный интерфейс: ABB AC800M Backplane / Symphony Plus Bus с скоростью передачи до 25 Мбит/с и проверкой целостности данных (CRC);
  • Опциональный интерфейс: Ethernet (Modbus TCP/IP) — для интеграции в SCADA-системы (ABB System 800xA);
• Операционные условия:
  • Температурный диапазон: -30 °C до +75 °C (эксплуатация в экстремальных условиях: северные объекты, жаркие производственные залы);
  • Влажность: 5% – 95% (без конденсации);
  • Габариты: 130 мм × 200 мм × 48 мм (высота × ширина × глубина), монтаж на DIN-шину (стандарт EN 50022);
  • Класс защиты корпуса: IP20;
  • Сертификации: CE, UL 61010-1, IEC 61131-2, IEC 61850 (для энергетики) — соответствие международным стандартам.

2. Преимущества и особенности ABB DI880

• 64 канала с дифференциальным вводом: Высокая плотность каналов позволяет использовать ABB DI880 для мониторинга 64 сигналов (например, на нефтепроводе для контроля 64 запорных клапанов или в электростанции для отслеживания состояния 64 защитных устройств) без необходимости использования нескольких модулей. Дифференциальный ввод гарантирует надежность сигналов на больших расстояниях (до 200 м) при сильных электромагнитных помехах;
• Минимальное время реакции (≤0,5 мс): Это ключевое преимущество ABB DI880 для высокоскоростных процессов — например, в металлургической промышленности при контроле прокатных станков, где задержка в миллисекундах может привести к браку продукции;
• Адаптивная фильтрация сигналов: Фильтры ABB DI880 автоматически подстраиваются под уровень помех — в условиях сильных электромагнитных полей (например, у электродвигателей или сварочного оборудования) они усилшают подавление помех, а в чистых зонах сохраняют быструю реакцию. Это исключает ложные срабатывания и гарантирует точность данных;
• Сертификация IEC 61850: Поддержка стандарта для цифровых субстанций и энергетических объектов делает ABB DI880 идеальным выбором для энергетики. Модуль корректно обрабатывает и передаёт данные в формате, понятном для современных систем мониторинга электросетей;
• Широкий температурный диапазон (-30 °C до +75 °C): Модуль работает стабильно в экстремальных условиях — в северных нефтепроводах (-25 °C) для мониторинга запорных клапанов или в турбинных залах ТЭЦ (+70 °C) для контроля состояния подшипников. Это расширяет область применения ABB DI880 за пределы стандартных условий;
• Простая диагностика через SCADA: Через систему ABB System 800xA операторы могут дистанционно проверять состояние каждого канала ABB DI880, логировать события (время сбоя, тип сигнала) и выявлять неисправности без остановки процесса. Светодиодные индикаторы на корпусе дополнительно упрощают локализацию проблем в режиме реального времени.

3. Примеры применения ABB DI880 в различных отраслях

• Энергетика (контроль крупных электростанций): Мониторинг 64 параметров электростанции (состояние трансформаторов, генераторов, распределительных щитов, сигналы аварий) — ABB DI880 подключен к датчикам (24 В DC) через дифференциальные линии. При аварии на трансформаторе (сигнал ON) модуль через Ethernet передает сигнал в контроллер ABB AC800M, который отключает поврежденный сегмент сети и активирует резервные источники. Время реакции ≤0,5 мс предотвращает распространение аварии;
• Нефтегазовая промышленность (контроль многосекционных трубопроводов): Мониторинг 64 параметров (датчики утечек, давление, температура, состояние запорных клапанов в 64 секциях) — ABB DI880 принимает сигналы от датчиков давления (NC-контакты). При обнаружении утечки в секции (сигнал ON) модуль через Modbus TCP/IP передает данные в SCADA-систему, которая закрывает клапаны на поврежденном участке. Усиленная помехоустойчивость защищает от помехов от электродвигателей насосов;
• Автомобильная промышленность (контроль конвейерных линий сборки): Мониторинг 64 этапов сборки автомобилей (наличие деталей, состояние роботов, проверка сварных швов, герметизация) — ABB DI880 подключен к датчикам наличия (24 В DC). При отсутствии детали (сигнал OFF) модуль передает сигнал в контроллер, который останавливает конвейер и оповещает оператора. Высокая плотность каналов позволяет объединить контроль всей линии в одном модуле;
• Химическая промышленность (контроль многореакторных установок): Мониторинг 64 защитных сигналов 16 реакторов (давление, температура, уровень реактива, состояние клапанов) — ABB DI880 подключен к датчикам давления и газовых анализаторов. При превышении допустимого давления в одном из реакторов (сигнал ON) модуль передает сигнал на остановку процесса в этом реакторе и активацию системы нейтрализации. Адаптивная фильтрация защищает от помех от электроприводов.

4. Сравнение ABB DI880 с конкурентами

5. Советы по выбору и мерам предосторожности при использовании ABB DI880

Советы по выбору

• Оцените количество сигналов: Для 33–64 дискретных сигналов ABB DI880 подходит оптимально — его 64 канала позволяют объединить мониторинг нескольких групп оборудования в одном модуле. Для большего количества сигналов используйте несколько модулей, но ABB DI880 остается более экономичным;
• Проверьте тип контроллера: Для контроллеров ABB AC800M, Symphony Plus и AC500 ABB DI880 обеспечивает плагинтеграцию — для других платформ (например, Siemens S7-400) выбирайте модификацию с Ethernet (Modbus TCP/IP) и убедитесь в совместимости протоколов;
• Учтите климатические условия: Для экстремальных температур (-30 °C до +75 °C) — например, в северных регионах или жарких цехов — ABB DI880 с широким диапазоном — обязательный выбор. Модули с узким диапазоном не гарантируют стабильности.

Меры предосторожности

• Монтаж и подключение: Устанавливайте ABB DI880 в герметизированные шкафы с температурным контролем. При подключении сигнальных линий используйте экранированные кабели (CAT 5e) и отделяйте их от силовых линий (минимум 50 см) — это снижает индуктивные помехи;
• Настройка фильтров: Перед запуском настройте адаптивные фильтры через ABB Control Builder M — в условиях сильных помех установите время 5–10 мс, в чистых зонах — 0,1–1 мс, чтобы сохранить скорость реакции ABB DI880;
• Защита от перегрузки: Не подключайте нагрузки с током >10 мА на канал. Используйте внешние реле-усилители (например, ABB CR-M) для мощных устройств — это предотвращает повреждение модуля;
• Обновление прошивки: Регулярно проверяйте наличие обновлений прошивки ABB DI880 на сайте ABB — они улучшают работу фильтров и совместимость с новыми контроллерами. Перед обновлением создайте резервную копию конфигурации.
