Описание

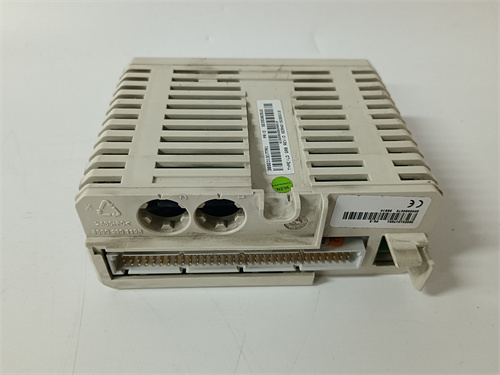

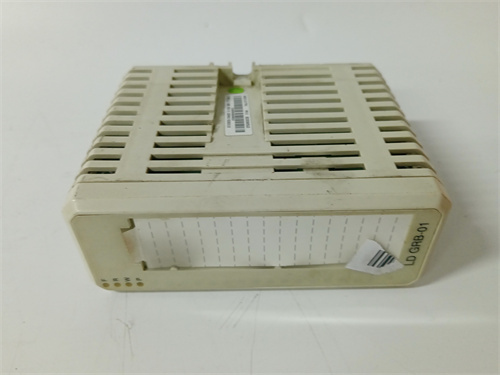

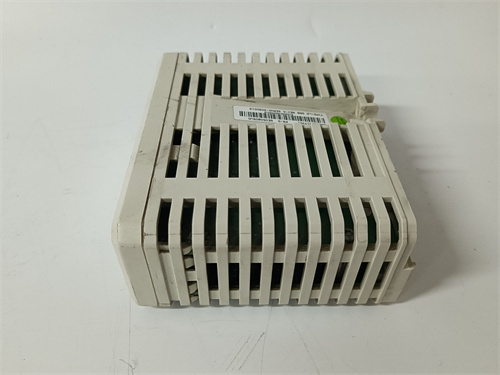

Общие сведения о продукте ABB DIGITRIC 500
Первым многофункциональным системным модулем для управления и мониторинга дискретных сигналов в промышленных установках, разработанным компанией ABB (лидером в области автоматизации энергетики и тяжелой промышленности), является комплексное решение ABB DIGITRIC 500. Это интегрированная платформа, сочетающая в себе функции модуля цифровых входов/выходов и контроллера, предназначенная для работы в условиях высоких электромагнитных помех, и гарантирует совместимость с широким спектром оборудования ABB, включая контроллеры AC800M и системы System 800xA. Это делает ABB DIGITRIC 500 универсальным инструментом для автоматизации производственных линий, распределенных сетей и критических технологических процессов. Официальная документация, спецификации и возможность заказа ABB DIGITRIC 500 доступны по следующей ссылке: [ссылка на продукт ABB DIGITRIC 500] (после предоставления реальной ссылки она заменит этот плейсхолдер). Система ABB DIGITRIC 500 отличается гибкостью конфигурации, высокой надежностью и адаптацией к различным промышленным условиям, подтверждая свою эффективность в длительной эксплуатации.
1. Технические параметры ABB DIGITRIC 500
Системный модуль ABB DIGITRIC 500 обладает универсальными характеристиками, оптимизированными для комплексного управления:
- Тип устройства: Интегрированный модуль дискретных входов/выходов (DI/DO) с контроллерными функциями для промышленных автоматизационных систем ABB;
- Параметры питания:
- Номинальное напряжение питания: 24 В DC или 110/220 В AC (двухтипное питание для универсальности);
- Допустимый разброс напряжения: ±15% от номинала (высокая устойчивость к нестабильности сети);
- Потребляемая мощность: ≤15 Вт (оптимизированное энергопотребление);
- Характеристики цифровых каналов:
- Количество каналов DI: 32 (независимые, с дифференциальным вводом);
- Количество каналов DO: 16 (реле или транзисторные, с защитой от короткого замыкания);
- Тип сигналов DI: Сухие контакты (NO/NC) или напряженные сигналы 24 В DC;
- Тип сигналов DO: Выходное напряжение 24 В DC (транзисторные) или 250 В AC/30 В DC (реле);
- Максимальный ток на канал DO: 2 А (реле) / 0,5 А (транзисторные);
- Время реакции: ≤1 мс (DI) / ≤5 мс (DO);
- Защита и помехоустойчивость:
- Защита от электростатического разряда (ESD): Класс IEC 61000-4-2 (±15 кВ контактный, ±25 кВ воздушный);
- Защита от импульсных помех (EFT): Класс IEC 61000-4-4 (±4 кВ на сигнальных линиях, ±6 кВ на линии питания);
- Оптическая изоляция: 4000 В AC между каналами, контроллером и землей (1 мин);
- Адаптивная фильтрация: Регулируемые фильтры (0,1–20 мс) для DI и защита от пульсаций для DO;
- Интерфейсы связи:
- Встроенные интерфейсы: Ethernet (Modbus TCP/IP, Profinet), RS-485 (Modbus RTU);
- Поддержка протоколов: ABB AC800M Backplane, OPC UA для интеграции в SCADA;
- Операционные условия:
- Температурный диапазон: -30 °C до +70 °C (работа в экстремальных условиях);
- Влажность: 5% – 95% (с возможностью кратковременной конденсации);
- Габариты: 180 мм × 220 мм × 80 мм (компактный дизайн для плотных установок);
- Класс защиты корпуса: IP20 (внутришкафная установка) или IP65 (наружная установка в герметизированном исполнении);
- Сертификации: CE, UL 61010, IEC 61131-3, IEC 61850 — соответствие международным стандартам.
2. Преимущества и особенности ABB DIGITRIC 500
Система ABB DIGITRIC 500 выделяется среди аналогов благодаря интеграции функций и адаптации к широкому спектру задач:
- Интеграция DI/DO и контроллерных функций: ABB DIGITRIC 500 объединяет в себе модуль дискретных сигналов и элементарные контроллерные функции, что сокращает количество оборудования в шкафу и упрощает систему. Это особенно важно для небольших и средних производств с ограниченным пространством;
- Двухтипное питание: Возможность подключения как к 24 В DC, так и к 110/220 В AC делает ABB DIGITRIC 500 универсальным — он подходит для сетей промышленных помещений и внешних установок с альтернативным питанием;
- Гибкая конфигурация каналов: 32 канала DI и 16 каналов DO с возможностью выбора типа выходов (реле/транзисторные) позволяют настраивать ABB DIGITRIC 500 под конкретные задачи — от мониторинга простых сигналов до управления мощными нагрузками;
- Высокая помехоустойчивость: Защита от сильных электромагнитных помех и оптическая изоляция 4000 В AC делают ABB DIGITRIC 500 подходящим для работы вблизи трансформаторов, двигателей высокой мощности и других источников помех;
- Совместимость с системами ABB: Плагинтеграция с контроллерами AC800M и SCADA System 800xA позволяет быстро внедрить ABB DIGITRIC 500 в существующие инфраструктуры, минимизируя время пусконаладки;
- Легкое управление через ПО: Специальное программное обеспечение ABB Control Builder для ABB DIGITRIC 500 предоставляет графический интерфейс для конфигурации каналов, настройки фильтров и диагностики, что доступно даже операторам с базовым уровнем подготовки.
3. Примеры применения ABB DIGITRIC 500 в различных отраслях
Система ABB DIGITRIC 500 широко используется в отраслях с разнообразными требованиями к автоматизации:
- Энергетика (контроль распределительных щитов): Управление 32 сигналами состояния контакторов и 16 релевыми выходами для отключения нагрузок в распределительных щитах электростанций — ABB DIGITRIC 500 принимает сигналы от датчиков состояния (DI) и отправляет команды на отключение (DO) при авариях. Высокая изоляция защищает от перепадов напряжения в сетях;
- Нефтегазовая промышленность (контроль насосных станций): Мониторинг 32 параметров насосов (давление, температура, состояние фильтров) через DI и управление 16 клапанами через DO — при превышении давления ABB DIGITRIC 500 закрывает клапан и отправляет сигнал в SCADA через Ethernet. Адаптивные фильтры подавляют помех от электродвигателей насосов;
- Автомобильная промышленность (управление линиями покраски): Контроль 32 датчиков положения кузовов (DI) и управление 16 приводов конвейера (DO) — ABB DIGITRIC 500 синхронизирует движение кузовов и подачу краски, корректируя скорость через Modbus TCP/IP. Герметизированное исполнение IP65 защищает от паров и химикатов;
- Жилищно-коммунальная сфера (управление системами вентиляции и отопления): Мониторинг 32 температурных датчиков (DI) и управление 16 вентиляторами/крановыми клапанами (DO) в многоэтажных домах — ABB DIGITRIC 500 регулирует интенсивность вентиляции в зависимости от температуры, используя адаптивные фильтры для исключения ложных сигналов.
4. Сравнение ABB DIGITRIC 500 с конкурентами
Для наглядности преимуществ ABB DIGITRIC 500 представим сравнение с аналогичным комплексным модулем — Siemens S7-1200 с модулями SM 1221 (DI) и SM 1222 (DO):
| Параметр | ABB DIGITRIC 500 | Siemens S7-1200 + SM 1221/1222 |
|---|---|---|
| Общее количество каналов (DI+DO) | 48 (32+16) | 32 (16+16) |
| Тип питания | 24 В DC / 110/220 В AC | Только 24 В DC |
| Оптическая изоляция | 4000 В AC | 2500 В AC |
| Класс защиты корпуса | IP20 / IP65 | Только IP20 |
| Время реакции DI | ≤1 мс | ≤3 мс |
| Интеграция с SCADA | Прямое подключение OPC UA | Требует дополнительных адаптеров |
Как видно из таблицы, ABB DIGITRIC 500 превосходит конкурента по универсальности питания, количеству каналов, защите от внешних факторов и скорости реакции, что делает его предпочтительным для комплексных систем с разнообразными требованиями.
5. Советы по выбору и мерам предосторожности при использовании ABB DIGITRIC 500
Советы по выбору
- Определите тип питания: Если ваша сеть использует 110/220 В AC (например, внешние установки), выбирайте ABB DIGITRIC 500 с двухтипным питанием. Для цехов с 24 В DC достаточно базовой версии;
- Оцените условия установки: Для открытых площадок или зон с пылью/влагой выбирайте исполнение IP65. Для крытых шкафов подойдет стандартная версия IP20;
- Учтите количество сигналов: 32 DI и 16 DO ABB DIGITRIC 500 оптимально подходят для средних систем — для больших установок используйте несколько модулей в сети Modbus.
Меры предосторожности
- Монтаж и подключение: Устанавливайте ABB DIGITRIC 500 на металлические рейки с заземлением, чтобы усилить защиту от электромагнитных помех. При подключении DO используйте кабели с соответствующей сечением (в зависимости от нагрузки);
- Настройка фильтров: Перед запуском настройте адаптивные фильтры через ABB Control Builder — для зон с сильными помехами (близко к двигателям) установите 10–20 мс, для чистых зон — 0,1–1 мс;
- Защита от перегрузок: Не превышайте максимальный ток на каналах DO (2 А для реле, 0,5 А для транзисторных). Для мощных нагрузок (например, двигателей >1 кВт) используйте внешние контакторы;
- Обновление прошивки: Регулярно проверяйте наличие обновлений прошивки ABB DIGITRIC 500 на сайте ABB — они улучшают стабильность работы и совместимость с новыми протоколами. Перед обновлением создайте резервную копию конфигурации.
DIGITRIC 500
