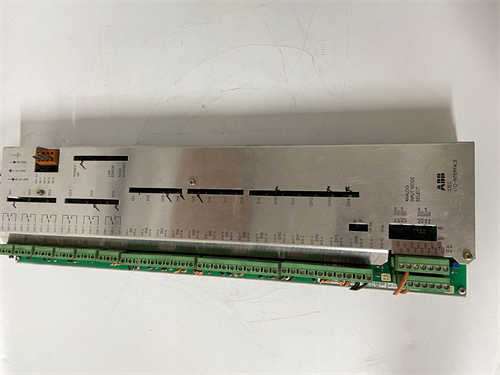

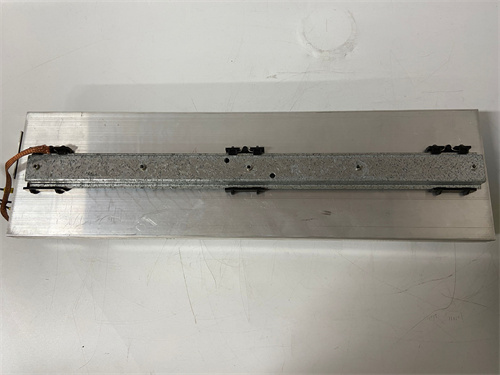

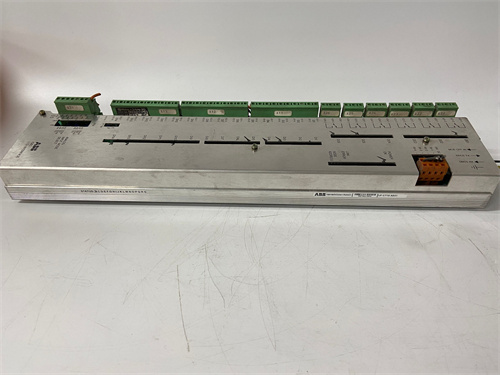

ABB DILA-22 3BHB020945R0001

Описание

Общая характеристика продукта ABB DILA-22 3BHB020945R0001

Технические параметры ABB DILA-22 3BHB020945R0001

• Основные параметры сигнальной обработки:
  • Тип устройства: Промышленный интерфейсный модуль с преобразованием и фильтрацией сигналов;
  • Поддерживаемые типы сигналов:
    • Аналоговые входы (AI): 8 каналов, 0–10 В DC / 4–20 мА DC — для сигналов от датчиков тока/напряжения;
    • Аналоговые выходы (AO): 8 каналов, 0–10 В DC / 4–20 мА DC — для передачи сигналов к контроллеру;
    • Дискретные входы (DI): 4 канала, 24 В DC (NO/NC) — для сигналов состояния силовых модулей;
    • Дискретные выходы (DO): 4 канала, 24 В DC (транзисторные, ток до 0.5 А) — для сигналов управления реле;
  • Точность преобразования аналоговых сигналов: ±0.1% от полного диапазона — гарантирует точность передачи данных.
• Параметры изоляции и защиты от помех:
  • Электрическая изоляция:
    • Между входными/выходными цепями: 500 В AC (напряжение испытания, 1 мин);
    • Между цепями и корпусом: 1000 В AC (напряжение испытания, 1 мин);
  • Фильтрация помех:
    • Фильтр низких частот (ФНЧ) для аналоговых сигналов — подавление помех частотой <50 Гц;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления ABB (например, ABB MNS).
• Параметры коммуникации и совместимости:
  • Интерфейс с устройствами: Разъемы для подключения к силовым модулям ABB UNS0881A-P,V1 3BHB006338R0001/ABB UNS4684A-P,V.1 и частотным преобразователям ABB ACS880;
  • Совместимые системы: ABB DriveStudio (для настройки параметров фильтрации и сигнальной обработки);
  • Время отклика:
    • Аналоговые сигналы: <1 мс;
    • Дискретные сигналы: <0.5 мс — быстрая реакция на изменение состояния.
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм);
  • Сертификации: CE, UL, CSA — соответствие стандартам IEC 61326-1 (EMC), EN 60947-5-2 (интерфейсные модули);
  • Размеры: 80 мм (ширина) × 120 мм (высота) × 60 мм (глубина) — компактность для монтажа на DIN-рейку.

Преимущества и особенности ABB DILA-22 3BHB020945R0001

1. Высокая точность и электрическая изоляция: Точность ±0.1% и изоляция 500 В AC делают ABB DILA-22 3BHB020945R0001 идеальным для энергетических объектов — он преобразует сигналы от датчика тока силового модуля ABB UNS0881A-P,V1 3BHB006338R0001 (4–20 мА) в сигнал для контроллера ACS880, изолируя цепь и предотвращая замыкание между силовой и сигнальной частью.
2. Эффективная фильтрация помех: Фильтр низких частот подавляет электромагнитные помехи от силовых линий — в металлургическом заводе, где кабели модуля проходят рядом с высоковольтными линиями (10 кВ), ABB DILA-22 3BHB020945R0001 гарантирует искажение сигнала <0.1%, что не влияет на работу приводов.
3. Совместимость с силовыми модулями ABB: Полная совместимость с ABB UNS0881A-P,V1 3BHB006338R0001/ABB UNS4684A-P,V.1 упрощает внедрение — в нефтегазовой компрессорной станции модуль автоматически распознается силовым устройством, и его параметры настраиваются через ABB DriveStudio за 10 минут, вместо 30 минут для универсальных интерфейсов.
4. Быстрый отклик и компактность: Время отклика <1 мс для аналоговых сигналов и компактный дизайн позволяют ABB DILA-22 3BHB020945R0001 работать в системах с высокими требованиями к реалтайму (например, турбинные приводы) и монтироваться в плотных шкафах без потери места.

Примеры применения ABB DILA-22 3BHB020945R0001 в различных отраслях

• Энергетика (ТЭС, турбинный привод): В ТЭС ABB DILA-22 3BHB020945R0001 подключен между силовым модулем ABB UNS4684A-P,V.1 (управление турбиной) и контроллером ACS6000. Он преобразует сигналы температуры турбины (4–20 мА) в сигнал для контроллера, изолируя цепь и фильтруя помехи от силовых линий, что гарантирует стабильную регулировку скорости турбины.
• Металлургия (рольковая прокатка): В заводе сталеплавки ABB DILA-22 3BHB020945R0001 работает с силовым модулем ABB UNS0881A-P,V1 3BHB006338R0001 (управление рольками). Он принимает дискретные сигналы состояния роликов (DI: “завершена прокатка”) и передает их в контроллер ACS880, а также преобразует аналоговые сигналы тока (4–20 мА) для отображения в системе мониторинга.
• Нефтегаз (компрессорная станция): В станции сжатия газа ABB DILA-22 3BHB020945R0001 подключен к силовому модулю и датчику давления. Он фильтрует аналоговые сигналы давления (0–10 В DC) от помех от электродвигателей компрессора и передает точные данные в контроллер, что предотвращает ошибочное срабатывание защиты при нестабильных помехах.
• Тяжелая промышленность (крановые установки): В портовой крановой установке ABB DILA-22 3BHB020945R0001 преобразует сигналы положения крановой тележки (4–20 мА) в сигнал для контроллера, изолируя цепь от перегрузок при кратковременных замыканиях. Это защищает контроллер от повреждения и гарантирует плавное движение кранa.

Сравнение ABB DILA-22 3BHB020945R0001 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB DILA-22 3BHB020945R0001

Рекомендации по выбору

1. Совместимость с ABB силовыми модулями: Выбирайте ABB DILA-22 3BHB020945R0001 если используете ABB UNS0881A-P,V1 3BHB006338R0001, ABB UNS4684A-P,V.1 или частотные преобразователи ABB ACS880/ACS6000 — интеграция гарантирует безупречную передачу сигналов и совместимость параметров.
2. Требуется высокая изоляция и фильтрация: Для объектов с высоким уровнем электромагнитных помех (близко к силовым линиям) или необходимостью защиты контроллера от замыканий — ABB DILA-22 3BHB020945R0001 с изоляцией 500 В AC — оптимальный выбор, вместо модулей с низким уровнем изоляции.
3. Много каналов сигнальной обработки: Если нужно обрабатывать 8+ аналоговых сигналов (датчики тока/напряжения/температуры) — ABB DILA-22 3BHB020945R0001 с 8 AI/8 AO каналами — предпочтительнее модулей с ограниченным количеством каналов.

Меры предостережения

1. Проверка уровня изоляции: Перед запуском проверяйте уровень электрической изоляции ABB DILA-22 3BHB020945R0001 с помощью измерителя изоляции — снижение изоляции ниже 500 В AC может привести к замыканию и повреждению модуля.
2. Настройка фильтрации помех: Через ABB DriveStudio настройте параметры фильтра ФНЧ под частоту помех на вашем объекте (например, 50 Гц для промышленной сети) — неправильная настройка приведет к искажению сигналов.
3. Не превышайте пределы сигналов: При подключении датчиков не подавайте сигналы за пределами диапазона (AI: >10 В DC / >20 мА; DI: >24 В DC) — перегрузка повредит входные цепочки ABB DILA-22 3BHB020945R0001.
4. Регулярная диагностика: Раз в месяц проверяйте состояние модуля через ABB DriveStudio — контролируйте параметры точности преобразования и наличие ошибок (например, обрыв кабеля), чтобы выявить проблемы на ранней стадии.
