Описание
Общая информация о продукте

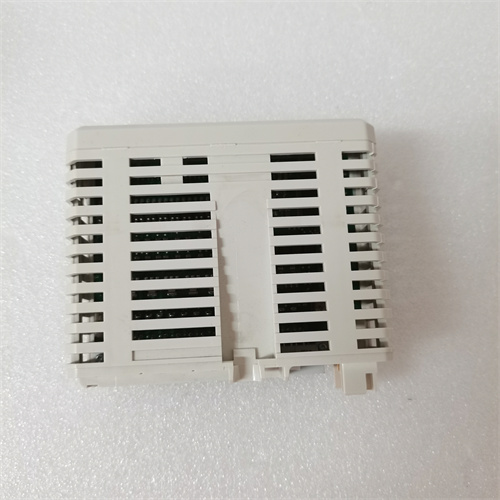

Первым делом рассматриваемый компонент — это промышленный модуль цифровых выходов от компании ABB, конкретно модель DO821/3BSE013250R1 (ссылка на продукт будет предоставлена позже). ABB DO821/3BSE013250R1 относится к серии специализированных модулей ввода-вывода для систем автоматизации ABB Advant OCS, разработанных для работы в условиях повышенных требований к электромагнитной совместимости и стабильности в энергетике и металлургии.
Модуль ABB DO821/3BSE013250R1 сочетает в себе транзисторные выходы с защитой от помех и оптимизированную схему связи, что делает его идеальным для управления быстрыми исполнительными устройствами. Благодаря улучшенной интеграции с контроллерами ABB Advant OCS ABB DO821/3BSE013250R1 обеспечивает точное управление электромагнитными клапанами и позиционными приводами. Например, в металлургических цехах ABB DO821/3BSE013250R1 управляет приводами системы охлаждения рольгангов, реагируя мгновенно на сигналы датчиков температуры.
Технические параметры продукта
Компонент ABB DO821/3BSE013250R1 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль цифровых выходов с транзисторными ключами и защитой от электромагнитных помех;
- Количество и тип каналов:
- Цифровые выходы: 8 (транзисторные, PNP, с защитой от короткого замыкания и перегрузки);
- Номинальный ток на канал: 2 А;
- Кратковременный ток (до 5 секунд): 4 А;
- Максимальное напряжение на выходе: 30 В DC;
- Электрические характеристики:
- Питание: 24 В DC (19.2–28.8 В DC);
- Потребляемый ток: ≤160 мА;
- Изоляция: Галваническая между каналами, шиной питания и системой связи (3000 В RMS);
- Скоростные характеристики:
- Время отклика: ≤2 мс;
- Уровень электромагнитной защиты: EN 61000-6-2 (промышленные среды);
- Интерфейс связи:
- Специальная шина ABB Advant OCS для подключения к контроллерам серии Advant OCS;
- Скорость передачи данных: 1 Мбит/с;
- Эксплуатационные условия:
- Корпус: Металлический с экранированием, класс защиты IP20;
- Размеры: 190 мм × 125 мм × 75 мм (ширина × высота × глубина);
- Рабочая температура: -10 °C – +60 °C;
- Влажность: 5–95% (без конденсации);
- Сертификации: CE, UL, RoHS, IEC 61131-2.
Преимущества и особенности
ABB DO821/3BSE013250R1 выделяется среди аналогов благодаря следующим преимуществам:
- Высокая электромагнитная устойчивость: Экранированный корпус и усиленная фильтрация сигналов делают ABB DO821/3BSE013250R1 подходящим для работы в условиях сильных электромагнитных помех (например, рядом с двигателями переменного тока в металлургических цехах);
- Быстрое откликание: Время реакции ≤2 мс позволяет управлять быстрыми исполнительными устройствами, такими как электромагнитные клапаны, что критично для систем с жесткими временными ограничениями;
- Защищенные транзисторные выходы: Защита от короткого замыкания и перегрузки увеличивает надежность ABB DO821/3BSE013250R1 при интенсивном использовании;
- Совместимость с Advant OCS: Оптимизированная связь с контроллерами ABB обеспечивает синхронизацию сигналов и простоту интеграции в существующие системы автоматизации.
Примеры применения в отраслях
ABB DO821/3BSE013250R1 используется в ключевых секторах:
- Металлургия: В прокатных станов управляет приводами системы охлаждения и клапанами подачи воды, реагируя на мгновенные изменения температуры металла;
- Электроэнергетика: В системах регулировки турбин управляет электромагнитными клапанами для быстрого изменения параметров работы, синхронизируя их с датчиками давления;
- Автомобильная промышленность: В тестовых стендах управляет позиционными приводами роботов, обеспечивая высокую точность при проверке компонентов;
- Логистика: В автоматизированных складах управляет приводами升降ных платформ, синхронизируя их с системами сканирования для быстрого сортировки товаров.
Сравнение с конкурентами
Сравнение ABB DO821/3BSE013250R1 с аналоговыми модулями (Siemens SM 322-1BH10, Schneider Electric BMXDO0803):
| Параметр | ABB DO821/3BSE013250R1 | Siemens SM 322-1BH10 | Schneider Electric BMXDO0803 |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Номинальный ток на канал | 2 А | 2 А | 2 А |
| Время отклика | ≤2 мс | ≤5 мс | ≤3 мс |
| Электромагнитная защита | Высокая (EN 61000-6-2) | Средняя | Средняя |
ABB DO821/3BSE013250R1 лидирует по электромагнитной устойчивости и скорости отклика, что делает его предпочтительным для систем с сильными помехами на базе ABB Advant OCS.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DO821/3BSE013250R1 для систем на базе контроллеров ABB Advant OCS, где требуется управление быстрыми устройствами (ток до 2 А) в условиях электромагнитных помех (металлургия, энергетика). Для мощных нагрузок (до 5 А) рассмотрите модель ABB DO820 3BSE008514R0001;
- Убедитесь, что полярность выходов (PNP) совместима с подключаемыми исполнительными устройствами.
Предостережения
- Не эксплуатируйте ABB DO821/3BSE013250R1 с постоянным током выше 2 А — риск повреждения транзисторов;
- Регулярно проверяйте состояние фильтров сигналов через диагностические функции контроллера ABB Advant OCS — загрязнение может снизить электромагнитную устойчивость;
- Монтируйте модуль на расстоянии не менее 20 см от источников сильных магнитных полей (трансформаторы, двигатели) для сохранения скоростных характеристик.
3BSE013250R1
