Описание
Общая информация о продукте

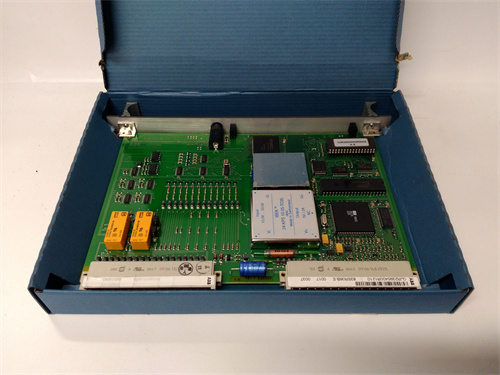

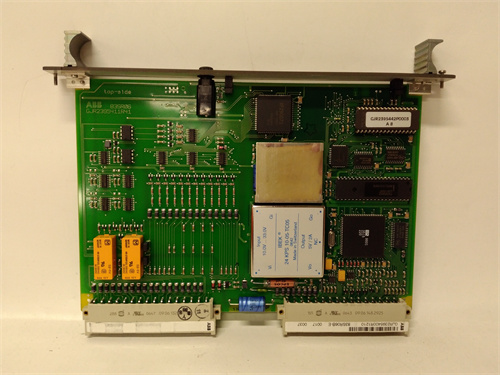

Первым делом рассматриваемый компонент — это промышленный модуль базовой платы для систем автоматизации от компании ABB, конкретно модель DSMB-2C (ссылка на продукт будет предоставлена позже). ABB DSMB-2C относится к серии вспомогательных модулей для платформ ABB AC800M, разработанных для обеспечения стабильного соединения и питания других модулей в контроллерных шкафах, где требуется компактность и надежность внутренней инфраструктуры.
Модуль ABB DSMB-2C выполняет функцию основы для монтажа и электрического соединения дискретных и аналоговых модулей, обеспечивая единый ток и сигнальные линии. Например, в производственных цехах с компактными шкафами ABB DSMB-2C объединяет модули ввода-вывода ABB (такие как DSDI110 или DSDO115), упрощая их установку и обслуживание, а также предотвращая перемычки в проводке.
Технические параметры продукта
Компонент ABB DSMB-2C имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Базовая плата (backplane module) для систем ABB AC800M;
- Функциональные характеристики:
- Поддержка монтажа до 8 модулей ввода-вывода ABB серии S800;
- Интегрированная шина питания для передачи 24 В DC на подключенные модули;
- Сигнальная шина для обмена данными между модулями и контроллером;
- Световой индикатор общего состояния (питание, наличие ошибок);
- Электрические характеристики:
- Входное питание: 24 В DC ±10% (от внешнего модуля питания ABB);
- Максимальный ток, передаваемый по шине: 10 А;
- Изоляция: Галваническая между шиной питания и сигнальной шиной;
- Эксплуатационные условия:
- Корпус: Пластик с металлическими контактами, класс защиты IP20;
- Размеры: 320 мм × 120 мм × 20 мм (длина × ширина × толщина);
- Рабочая температура: 0 °C – +60 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, IEC 61131-2, ISO 9001.
Преимущества и особенности
ABB DSMB-2C выделяется среди аналогов благодаря следующим преимуществам:
- Компактность и модульность: Возможность монтажа до 8 модулей на одной плате делает ABB DSMB-2C идеальным для шкафов с ограниченным пространством, сокращая время на установку и упрощая обслуживание;
- Надежность соединений: Металлические контакты с золотым покрытием обеспечивают стабильное электрическое соединение, что критично для предотвращения разрывов сигналов в вибрационных условиях (например, в мобильных обрабатывающих установках);
- Защита от перегрузок: Максимальный ток 10 А и защита от короткого замыкания защищают подключенные модули от повреждений, что важно для систем с высоким энергопотреблением;
- Легкая интеграция: Совместимость с всеми модулями серии ABB S800 упрощает модернизацию существующих систем — достаточно заменить отдельные компоненты без изменения базовой платы.
Примеры применения в отраслях
ABB DSMB-2C используется в ключевых секторах:
- Машиностроение: В контроллерных шкафах промышленных роботов объединяет модули управления двигателями и датчиков положения, обеспечивая синхронность сигналов и питания;
- Химическая промышленность: В агрегатах регулировки процессов объединяет аналоговые модули ввода (температура, давление) и дискретные модули вывода (клапаны, насосы), упрощая доступ к компонентам при техническом обслуживании;
- Логистика: В автоматизированных складах объединяет модули управления конвейерами и сканерами, сокращая занимаемый объем в шкафах и облегчая замену неисправных модулей;
- Электроэнергетика: В распределительных пунктах объединяет модули контроля электроэнергии и реле защиты, обеспечивая стабильность питания и сигналов в условиях переменных нагрузок.
Сравнение с конкурентами
Сравнение ABB DSMB-2C с аналоговыми базовыми платами (Siemens SIMATIC S7-1200 Backplane, Rockwell 1756-A13):
| Параметр | ABB DSMB-2C | Siemens SIMATIC S7-1200 Backplane | Rockwell 1756-A13 |
|---|---|---|---|
| Максимальное количество модулей | 8 | 4 | 13 |
| Максимальный ток шины | 10 А | 5 А | 15 А |
| Размеры (длина) | 320 мм | 200 мм | 480 мм |
ABB DSMB-2C преимуществует по балансу между количеством модулей, током и размером, что делает его оптимальным для средних систем на базе ABB AC800M.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSMB-2C для систем ABB AC800M с до 8 модулей ввода-вывода серии S800 (машиностроение, логистика). Для больших систем рассмотрите платформы с большим количеством слотов, например ABB DSMB-4C;
- Убедитесь, что суммарный ток всех подключенных модулей не превышает 10 А — это предотвращает перегрузку шины и перегорание контактов.
Предостережения
- Регулярно проверяйте состояние контактов ABB DSMB-2C — пыль или окисление могут привести к повышенному сопротивлению и перегреву;
- Монтируйте плату только в сухих помещениях — повышенная влажность может привести к коррозии контактов, несмотря на класс защиты IP20;
- Используйте только оригинальные модули ABB S800 — несовместимые компоненты могут нарушить электрические характеристики и привести к сбоям в системе.
