Описание
Общая информация о продукте

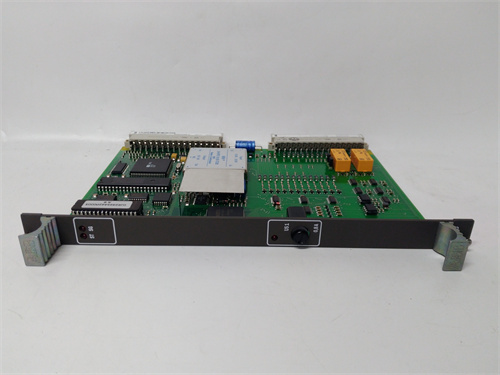

Первым делом рассматриваемый компонент — это промышленный базовый модуль (backplane) для систем автоматизации от компании ABB, конкретно модель DSMB01C (ссылка на продукт будет предоставлена позже). ABB DSMB01C относится к серии вспомогательных модулей для платформ ABB AC800M, разработанных для обеспечения надежной связи и питания модулей ввода-вывода в компактных промышленных шкафах, где требуется минимализация занимаемого пространства и простота обслуживания.
Модуль ABB DSMB01C выполняет функцию основы для монтажа и электрического соединения отдельных компонентов системы, обеспечивая синхронную передачу сигналов и питания. Например, в небольших производственных линиях (например, пищевых или фармацевтических) ABB DSMB01C объединяет компактные модули ввода (DI) и вывода (DO) ABB, упрощая их установку и сокращая время наладки, а также предотвращая ошибки в проводке при замене компонентов.
Технические параметры продукта
Компонент ABB DSMB01C имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Компактная базовая плата для модулей серии ABB S800 в системах ABB AC800M;
- Функциональные характеристики:
- Поддержка монтажа до 4 модулей ввода-вывода (DI/DO, AI/AO) серии S800;
- Интегрированная шина питания для передачи 24 В DC на подключенные модули;
- Сигнальная шина для обмена данными между модулями и контроллером ABB AC800M;
- Световой индикатор состояния питания (зеленый диод) и ошибок (красный диод);
- Электрические характеристики:
- Входное питание: 24 В DC ±10% (от внешнего модуля питания ABB);
- Максимальный ток, передаваемый по шине: 5 А;
- Изоляция: Галваническая между шиной питания и сигнальной шиной (1000 В RMS);
- Эксплуатационные условия:
- Корпус: Пластик с металлическими контактными площадками, класс защиты IP20;
- Размеры: 160 мм × 100 мм × 20 мм (длина × ширина × толщина);
- Рабочая температура: 0 °C – +60 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, IEC 61131-2, ISO 9001.
Преимущества и особенности
ABB DSMB01C выделяется среди аналогов благодаря следующим преимуществам:
- Компактность: Малые размеры и поддержка до 4 модулей делают ABB DSMB01C идеальным для ограниченного пространства (например, в мобильных обрабатывающих установках или компактных шкафах на производственных линиях);
- Простота установки: Клапанный механизм монтажа модулей исключает необходимость дополнительных крепежей, сокращая время установки и замены компонентов;
- Надежность контактов: Металлические контакты с антикоррозионным покрытием обеспечивают стабильное соединение, что важно для предотвращения разрывов сигналов в условиях вибраций (например, на конвейерных линиях);
- Совместимость: Полная совместимость с всеми модулями серии ABB S800 (DSDI, DSDO, DSAA и др.) позволяет гибко конфигурировать систему под конкретные нужды процесса.
Примеры применения в отраслях
ABB DSMB01C используется в ключевых секторах:
- Пищевая промышленность: В компактных шкафах линий упаковки объединяет модули управления фотодатчиками (DI) и электроклапанами (DO), обеспечивая быструю замену компонентов при санитарных очистках;
- Фармацевтика: В чистых зонах производства объединяет аналоговые модули температуры (AI) и дискретные модули запуска смесителей (DO), поддерживая строгие требования к компактности и надежности системы;
- Логистика: В шкафах автоматизированных ворот складов объединяет модули датчиков наличия грузов (DI) и приводов ворот (DO), упрощая обслуживание в ограниченном пространстве;
- Мобильные установки: В двигателях генераторных установок или мобильных кранов объединяет модули контроля давления (AI) и реле защиты (DO), работая стабильно в условиях вибраций и переменных температур.
Сравнение с конкурентами
Сравнение ABB DSMB01C с аналоговыми базовыми платами (Siemens SIMATIC ET 200SP Backplane, ABB DSMB-2C):
| Параметр | ABB DSMB01C | Siemens SIMATIC ET 200SP Backplane | ABB DSMB-2C |
|---|---|---|---|
| Максимальное количество модулей | 4 | 8 | 8 |
| Максимальный ток шины | 5 А | 6 А | 10 А |
| Размеры (длина) | 160 мм | 220 мм | 320 мм |
ABB DSMB01C преимуществует по компактности, что делает его оптимальным для небольших систем с ограниченным пространством, где не требуется большое количество модулей.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSMB01C для систем ABB AC800M с до 4 модулей ввода-вывода (пищевая промышленность, мобильные установки). Для больших конфигураций рассмотрите ABB DSMB-2C (до 8 модулей);
- Убедитесь, что суммарный ток всех подключенных модулей не превышает 5 А — перегрузка может привести к перегоранию контактов.
Предостережения
- Регулярно очищайте контактные площадки ABB DSMB01C от пыли и грязи — накопление мусора может нарушить электрическое соединение;
- Монтируйте плату только в горизонтальном положении — наклон может привести к неполному контакту модулей и сбоям в системе;
- Используйте только оригинальные модули ABB S800 — несовместимые компоненты могут повредить контакты или нарушить передачу сигналов.
