Описание
Общая информация о продукте

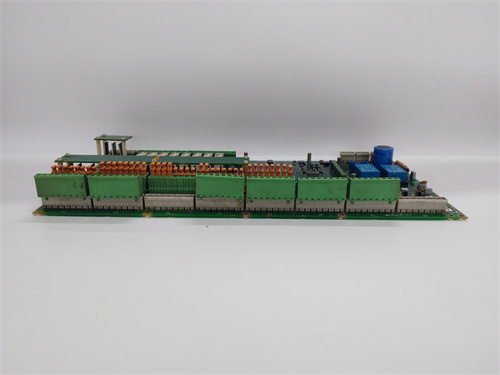

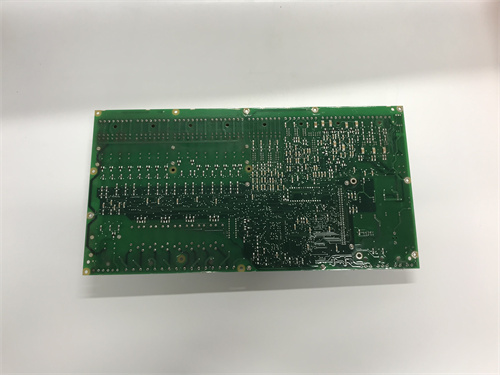

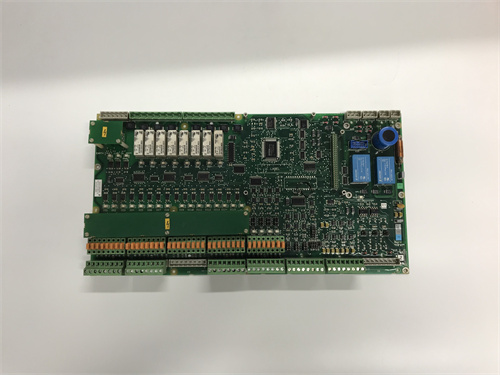

Первым делом рассматриваемый компонент — это промышленный модуль цифрового ввода-вывода с расширенной защитой для современных робототехнических систем от компании ABB, конкретно модель DSQC539 (ссылка на продукт будет предоставлена позже). ABB DSQC539 относится к серии высокопроизводительных модулей для контроллеров ABB IRC5, разработанных для управления большим количеством внешних устройств в сложных роботных клетках, где требуется надежность и быстрое откликание на сигналы.
Модуль ABB DSQC539 обеспечивает подключение множества датчиков, исполнительных механизмов и систем сигнализации, синхронизиру их работу с роботом. Например, в автомобильных цехах на линиях сборки двигателей ABB DSQC539 обрабатывает сигналы от датчиков наличия деталей (входы) и управляет приводами клети и конвейеров (выходы), гарантируя точность позиционирования и предотвращая коллизии между роботом и оборудованием.
Технические параметры продукта
Компонент ABB DSQC539 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для систем ABB IRC5;
- Количество и тип каналов:
- Входы (DI): 16 каналов, 24 В DC (сухой контакт или транзисторный сигнал);
- Выходы (DO): 16 каналов, 24 В DC, максимальный ток 2 А на канал (транзисторные с защитами);
- Время отклика (DI): ≤1 мс;
- Время отклика (DO): ≤3 мс (закрытие), ≤2 мс (разрыв);
- Функциональные характеристики:
- Индивидуальная защита каждого канала от короткого замыкания, перегрузки и обратной полярности;
- Световые индикаторы состояния каналов (зеленый — активен, красный — ошибка) и общего состояния модуля;
- Поддержка режима “горячего” в контроллере ABB IRC5;
- Интеграция с ПО ABB RobotStudio для конфигурации и диагностики;
- Электрические характеристики:
- Питание: 24 В DC ±10% (от контроллера ABB IRC5);
- Потребляемая мощность: ≤15 Вт;
- Изоляция: Галваническая (2500 В RMS) между каналами и контроллером;
- Эксплуатационные условия:
- Корпус: Металлический с электромагнитным экраном, класс защиты IP20;
- Размеры: 160 мм × 100 мм × 40 мм (ширина × высота × глубина);
- Рабочая температура: -5 °C – +50 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, ISO 13849-1 (PLc), IEC 61131-2.
Преимущества и особенности
ABB DSQC539 выделяется среди аналогов благодаря следующим преимуществам:
- Быстрый отклик: Время реакции ≤1 мс на входах позволяет ABB DSQC539 мгновенно передавать сигналы о изменениях в рабочей зоне, что критично для систем с высоким темпом работы (например, в пищевой промышленности при упаковке);
- Надежные защиты: Индивидуальная защита каналов и электромагнитный экран предотвращают повреждение модуля при внешних помехах или неправильном подключении, что увеличивает срок службы;
- Гибкость интеграции: Совместимость с ABB RobotStudio упрощает программирование логики работы каналов, что удобно при настройке специфичных производственных процессов;
- Эффективное использование пространства: Компактный дизайн позволяет монтировать ABB DSQC539 в плотно заполненных шкафах роботных клеток, не занимая лишнего места.
Примеры применения в отраслях
ABB DSQC539 используется в ключевых секторах:
- Автомобилестроение: На роботах ABB IRB 6700 управляет датчиками положения кузова (DI) и приводами клети для фиксации (DO), синхронизируя их с движением манипулятора при установке стекол;
- Пищевая промышленность: В линиях упаковки обрабатывает сигналы от датчиков веса (DI) и управляет конвейерами и отбраковочными шлюзами (DO), обеспечивая соблюдение весовых стандартов;
- Электроника: В цехах сборки микросхем управляет фотодатчиками наличия компонентов (DI) и приводами позиционирующих платформ (DO), гарантируя точность монтажа;
- Логистика: В автоматизированных распределительных центрах обрабатывает сигналы от датчиков barcode (DI) и управляет приводами сортировочных ворот (DO), координируя их с роботами-погрузчиками.
Сравнение с конкурентами
Сравнение ABB DSQC539 с аналоговыми модулями (KUKA DSE-AEC 16/16, Fanuc DI/DO Module 16×16):
| Параметр | ABB DSQC539 | KUKA DSE-AEC 16/16 | Fanuc DI/DO Module 16×16 |
|---|---|---|---|
| Время отклика (DI) | ≤1 мс | ≤2 мс | ≤1.5 мс |
| Максимальный ток на выходе | 2 А | 1.5 А | 2 А |
| Уровень изоляции | 2500 В RMS | 2000 В RMS | 1500 В RMS |
ABB DSQC539 преимуществует по скорости отклика и уровню защиты, что делает его оптимальным для динамичных производственных процессов на базе ABB IRC5.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSQC539 для роботов ABB IRC5 с нуждами в 16/16 каналах DI/DO и быстром отклике (автомобилестроение, электроника). Для больших конфигураций рассмотрите ABB DSQC1032 (32/32 каналов);
- Убедитесь, что суммарный ток на выходах не превышает 32 А (общую нагрузку) — это предотвращает перегрев модуля.
Предостережения
- Регулярно проверяйте световые индикаторы ABB DSQC539 — красный свет на канале указывает на перегрузку или короткое замыкание, требующее проверки кабелей или внешних устройств;
- Используйте экранированные кабели для подключения к датчикам в условиях сильных электромагнитных помех (например, рядом с двигателями);
- При монтаже вблизи источников тепла (например, сварочных аппаратов) обеспечьте принудительную вентиляцию — перегрев снижает срок службы транзисторов.
DSQC539
