Описание
Общая информация о продукте

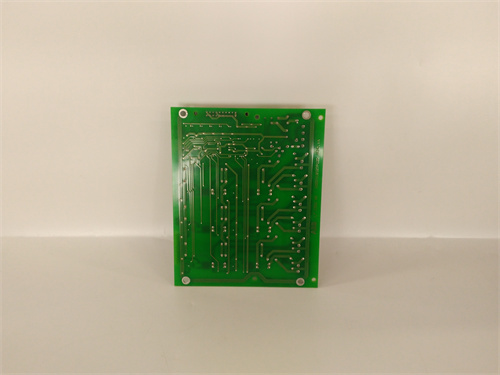

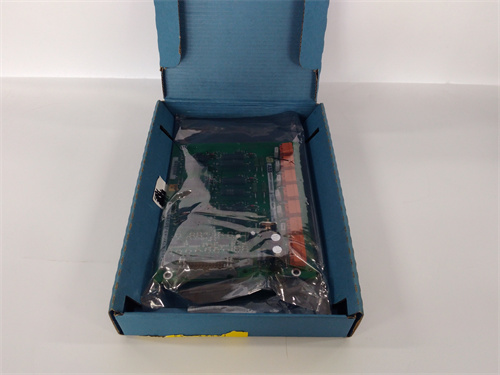

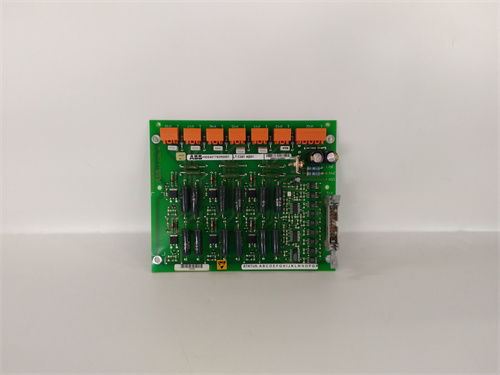

Первым делом рассматриваемый компонент — это промышленный модуль цифрового ввода-вывода с расширенными возможностями для современных робототехнических систем от компании ABB, конкретно модель DSQC639 3HAC041443-003 (ссылка на продукт будет предоставлена позже). ABB DSQC639 3HAC041443-003 относится к серии высокопроизводительных модулей для контроллеров ABB IRC5, разработанных для управления множеством внешних устройств в сложных роботных клетках с повышенными требованиями к скорости отклика и надежности.
Модуль ABB DSQC639 3HAC041443-003 обеспечивает быструю передачу сигналов между роботом и внешними устройствами, что критично для синхронизации процессов в высокоточных производственных линиях. Например, в электронике на роботах ABB IRB 1200 для сборки микросхем ABB DSQC639 3HAC041443-003 обрабатывает сигналы от фотодатчиков наличия компонентов (входы) и управляет позиционирующими платформами (выходы), гарантируя точность монтажа с минимальной задержкой.
Технические параметры продукта
Компонент ABB DSQC639 3HAC041443-003 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для систем ABB IRC5;
- Количество и тип каналов:
- Входы (DI): 32 канала, 24 В DC (сухой контакт или транзисторный сигнал);
- Выходы (DO): 32 канала, 24 В DC, максимальный ток 1 А на канал (транзисторные с защитами);
- Время отклика (DI): ≤0.3 мс;
- Время отклика (DO): ≤1 мс (закрытие), ≤0.5 мс (разрыв);
- Функциональные характеристики:
- Индивидуальная защита каждого канала от короткого замыкания, перегрузки и обратной полярности;
- Световые индикаторы состояния: общий статус (зеленый — нормально, красный — ошибка) и индикация активности групп каналов;
- Поддержка режима “горячего插拔” в контроллере ABB IRC5;
- Интеграция с ABB RobotStudio для конфигурации, тестирования и логирования событий;
- Электрические характеристики:
- Питание: 24 В DC ±10% (от контроллера ABB IRC5);
- Потребляемая мощность: ≤12 Вт;
- Изоляция: Галваническая (3000 В RMS) между каналами и контроллером;
- Эксплуатационные условия:
- Корпус: Металлический с электромагнитным экраном, класс защиты IP20;
- Размеры: 220 мм × 160 мм × 50 мм (ширина × высота × глубина);
- Рабочая температура: -5 °C – +55 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, ISO 13849-1 (PLc), IEC 61131-2.
Преимущества и особенности
ABB DSQC639 3HAC041443-003 выделяется среди аналогов благодаря следующим преимуществам:
- Большое количество каналов: 32 входа и 32 выхода делают ABB DSQC639 3HAC041443-003 идеальным для сложных роботных клеток с множеством внешних устройств (например, в автомобильных цехах с большим количеством датчиков и приводов);
- Экстремально быстрый отклик: Время реакции ≤0.3 мс на входах обеспечивает мгновенную передачу сигналов, что критично для высокоскоростных процессов (например, в пищевой промышленности при упаковке с высоким темпом);
- Надежность: Высокая галваническая изоляция и электромагнитный экран защищают модуль от внешних помех, предотвращая искажения сигналов в условиях интенсивной промышленной среды;
- Гибкость: Поддержка “горячего插拔” позволяет заменять или добавлять модуль без остановки контроллера ABB IRC5, что сокращает время простоя производства.
Примеры применения в отраслях
ABB DSQC639 3HAC041443-003 используется в ключевых секторах:
- Автомобилестроение: На производственных линиях сборки кузовов управляет множеством датчиков положения деталей (DI) и приводов клети для фиксации (DO), синхронизируя их с движением роботов ABB IRB 6700;
- Электроника: В цехах сборки планшетов и смартфонов обрабатывает сигналы от фотодатчиков наличия микросхем (DI) и управляет позиционирующими платформами и конвейерами (DO), обеспечивая точность монтажа;
- Логистика: В автоматизированных распределительных центрах с высоким потоком грузов обрабатывает сигналы от barcode-сканеров и датчиков веса (DI) и управляет сортировочными воротами и конвейерами (DO);
- Пищевая промышленность: В линиях упаковки с высоким темпом обрабатывает сигналы от датчиков наличия упаковки (DI) и управляет обклеивающими устройствами и отбраковочными шлюзами (DO).
Сравнение с конкурентами
Сравнение ABB DSQC639 3HAC041443-003 с аналоговыми модулями (KUKA High-Density I/O 32/32, Fanuc DI/DO Module 32×32):
| Параметр | ABB DSQC639 3HAC041443-003 | KUKA High-Density I/O 32/32 | Fanuc DI/DO Module 32×32 |
|---|---|---|---|
| Время отклика (DI) | ≤0.3 мс | ≤0.5 мс | ≤0.4 мс |
| Максимальный ток на выходе | 1 А | 1 А | 0.8 А |
| Поддержка “горячего插拔” | Да | Нет | Нет |
ABB DSQC639 3HAC041443-003 преимуществует по скорости отклика и возможности замены без остановки, что делает его оптимальным для высокоточных и динамичных производственных процессов на базе ABB IRC5.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSQC639 3HAC041443-003 для роботов ABB IRC5 в сложных роботных клетках с нуждами в 32/32 каналах DI/DO (автомобилестроение, электроника). Для менее сложных систем с меньшим количеством устройств рассмотрите модели с 16/16 каналами;
- Убедитесь, что суммарный ток на выходах не превышает 32 А (общую нагрузку) — это предотвращает перегрев модуля.
Предостережения
- Регулярно проверяйте световые индикаторы ABB DSQC639 3HAC041443-003 — красный свет указывает на общую ошибку, требующую проверки через RobotStudio для определения неисправного канала;
- Используйте экранированные кабели для подключения в условиях сильных электромагнитных помех (например, рядом с двигателями или сварочными аппаратами);
- При замене модуля в режиме “горячего” следуйте инструкциям ABB — неправильная процедура может привести к повреждению контроллера или модуля.
