Описание

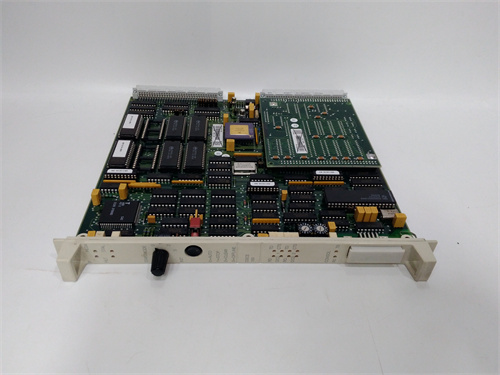

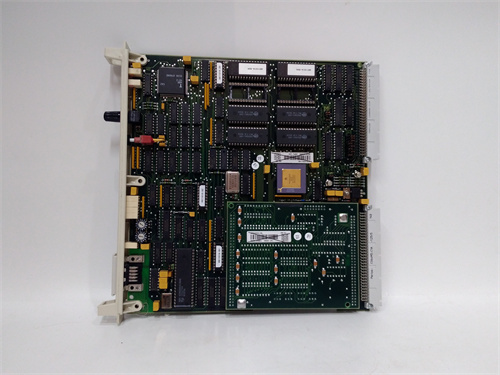

Общие сведения о продукте ABB DSQC643/3HAC024488
ABB DSQC643/3HAC024488 — это многофункциональный модуль цифровых входов/выходов для промышленных роботов компании ABB, разработанный для эффективного подключения внешних датчиков, актуаторов и систем управления в автоматизированных производственных линиях. Этот модуль с артикулом 3HAC024488 сочетает в себе компактность и надежность, что делает ABB DSQC643/3HAC024488 незаменимым в условиях, где требуется точная передача сигналов — например, в автомобильной сборке, логистике или пищевой промышленности. Официальная документация, спецификации и возможность заказа ABB DSQC643/3HAC024488 доступны по ссылке: [ссылка на продукт ABB DSQC643/3HAC024488] (после предоставления реальной ссылки она заменит этот плейсхолдер). ABB DSQC643/3HAC024488 обеспечивает стабильное взаимодействие между роботом и внешними устройствами, что критично для синхронизации операций — например, при активации приводов конвейеров или получения данных от датчиков положения. Благодаря простой интеграции с контроллерами ABB DSQC серии, ABB DSQC643/3HAC024488 легко настраивается через RobotStudio, адаптируясь под специфичные задачи. Модуль ABB DSQC643/3HAC024488 особенно ценен в плотно заполненных промышленных щитах, где экономит место при большом количестве подключаемых устройств.
1. Технические параметры ABB DSQC643/3HAC024488
Модуль цифровых входов/выходов ABB DSQC643/3HAC024488 имеет характеристики, адаптированные для разнообразных робототехнических систем:
- Тип устройства: Модуль цифровых входов/выходов (DI/DO);
- Количество каналов:
- 16 цифровых входов (DI);
- 16 цифровых выходов (DO);
- Электрические параметры:
- Напряжение питания: 24 В DC ± 10%;
- Ток на вход: 3–10 мА (активное состояние);
- Максимальный ток на выход: 0,5 А на канал (совокупный ток для всех выходов — до 4 А);
- Изоляция: Гальваническая (2,5 кВ AC между каналами и контроллером);
- Защитные функции:
- Защита от короткого замыкания на выходах;
- Защита от обратного полярности и электростатического разряда (ESD);
- EMC класс A+;
- Защита от электромагнитных помех;
- Интерфейс связи с контроллером: Внутренний шиной ABB (совместим с контроллерами DSQC);
- Операционные условия:
- Температурный диапазон: 0 °C до +50 °C;
- Влажность: 5% – 95% (без конденсации);
- Класс защиты корпуса: IP20 (для монтажа в шкафу);
- Габариты: 122 мм × 162 мм × 61 мм;
- Сертификации: CE, UL, IEC 61131-2, ISO 9001.
2. Преимущества и особенности ABB DSQC643/3HAC024488
Модуль ABB DSQC643/3HAC024488 выделяется благодаря балансу функциональности и практичности:
- Оптимальное количество каналов: 16 входов и 16 выходов позволяют подключать широкий спектр внешних устройств (датчики, реле, световые индикаторы) без необходимости дополнительных модулей, что экономит пространство в промышленных щитах;
- Гибкая конфигурация: Возможность настройки каждого канала через RobotStudio (инверсия сигнала, задержка ответа) делает ABB DSQC643/3HAC024488 универсальным для разных отраслей — от пищевой промышленности до металлургии;
- Надежность в стандартных условиях: Защита от короткого замыкания и электромагнитных помех гарантирует стабильность работы в обычных производственных зонах, где не требуются экстремальные защитные механизмы;
- Легкая интеграция: Совместимость с контроллерами ABB DSQC серии обеспечивает быстрое внедрение без дополнительных адаптеров, сокращая время настройки на производстве;
- Экономичность: Доступная стоимость при достаточном уровне функциональности делает ABB DSQC643/3HAC024488 предпочтительным для небольших и средних роботных ячеек.
3. Примеры применения ABB DSQC643/3HAC024488
Модуль широко используется в системах с стандартными требованиями к цифровым сигналам:
- Автомобилестроение (комплектующие линии): Подключение датчиков наличия деталей (входы) и активация приводов подачи (выходы) — ABB DSQC643/3HAC024488 синхронизирует робота с конвейером, предотвращая пропуск деталей;
- Логистика (сортировочные центры): Управление световыми индикаторами состояния (выходы) и получение сигналов от датчиков barcode (входы) — модуль быстро передает данные, ускоряя сортировку;
- Пищевая промышленность (упаковочные линии): Подключение датчиков уровня продукта (входы) и активация упаковочных головок (выходы) — защита от короткого замыкания важно для влажных условий;
- Электроника (монтаж плат): Управление приводами позиционирования (выходы) и получение сигналов от датчиков качества (входы) — компактность модуля позволяет монтировать его в ограниченном пространстве.
4. Сравнение ABB DSQC643/3HAC024488 с конкурентами
Сравнение с модулями ABB DSQC643 3HAC024488-001 и Siemens SIMATIC ET 200eco DI/DO:
| Параметр | ABB DSQC643/3HAC024488 | ABB DSQC643 3HAC024488-001 | Siemens SIMATIC ET 200eco |
|---|---|---|---|
| Диапазон питания | 24 В DC ± 10% | 24 В DC ± 15% | 24 В DC ± 10% |
| Максимальный ток на выход | 0,5 А/канал (4 А суммарно) | 0,6 А/канал (5 А суммарно) | 0,5 А/канал (3 А суммарно) |
| Температурный диапазон | 0 °C до +50 °C | -5 °C до +55 °C | 0 °C до +50 °C |
| EMC класс | A+ | A++ | A+ |
Как видно из таблицы, ABB DSQC643/3HAC024488 является оптимальным выбором для стандартных производственных условий, сочетая достаточную надежность и доступность.
5. Советы по выбору и мерам предосторожности
Советы по выбору
- Стандартные роботные ячейки: Для производств с стабильным электроснабжением и обычными климатическими условиями (автомобильная сборка, логистика) ABB DSQC643/3HAC024488 обеспечивает необходимый функционал без переплат;
- Средние объемы подключения: При необходимости подключения 10–15 внешних устройств модуль предоставляет достаточное количество каналов с запасом;
- Базовые требования к защите: В зонах с умеренными электромагнитными помехами (например, пищевая промышленность) EMC класс A+ и стандартная защита от короткого замыкания достаточно для стабильной работы.
Меры предосторожности
- Кабелирование: Используйте экранированные кабели для соединения с внешними устройствами — минимизирует электромагнитные помехи;
- Контроль токов: Не превышайте максимальный суммарный ток (4 А) — перегрузка может привести к повреждению модуля ABB DSQC643/3HAC024488;
- Проверка полярности: При подключении питания строго соблюдайте полярность (24 В DC) — обратное подключение повреждает цифровые каналы;
- Регулярная диагностика: Проверяйте состояние каналов через контроллер — неисправность одного канала может влиять на работу всей системы.
