Описание
Общая информация о продукте

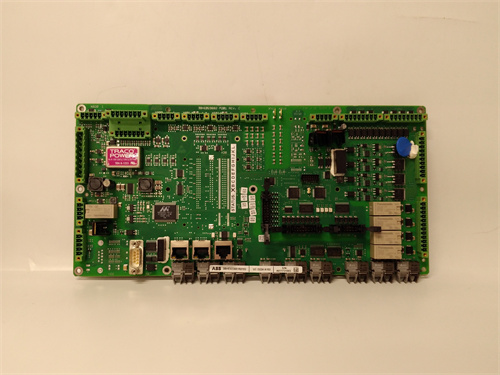

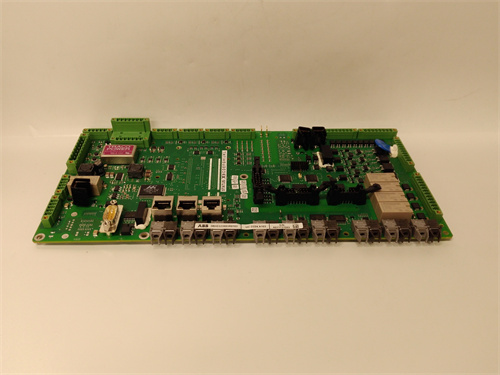

Первым делом рассматриваемый компонент — это промышленный модуль интерфейса для связи с внешними устройствами через протокол Ethernet/IP от компании ABB, конкретно модель DSQC661 (ссылка на продукт будет предоставлена позже). ABB DSQC661 относится к серии коммуникационных модулей для контроллеров ABB IRC5, разработанных для интеграции роботных систем в современные промышленные сети с использованием стандарта Ethernet/IP, что критично для высокоскоростного обмена данными в крупных производственных комплексах.
Модуль ABB DSQC661 обеспечивает стабильную и быструю передачу данных между роботом и ПЛК, системами управления производством (MES) или облачными платформами, что важно для реализации Industry 4.0. Например, в автомобильных цехах на роботах ABB IRB 8700 ABB DSQC661 обменивается данными с центральным ПЛК Allen-Bradley ControlLogix через Ethernet/IP, передавая данные о производительности и получая команды на изменение рабочих режимов, что оптимизирует весь производственный поток.
Технические параметры продукта
Компонент ABB DSQC661 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Коммуникационный модуль Ethernet/IP для контроллеров ABB IRC5;
- Протокол и коммуникации:
- Поддерживаемые протоколы: Ethernet/IP (CIP), TCP/IP, UDP;
- Скорость передачи данных: 10/100 Mбит/с (полудуплекс/полнодуплекс, автоматическое определение);
- Интерфейс: 1 порт Ethernet (RJ45) с защитой от электростатического разряда;
- Размер данных: До 1500 байтов в кадре;
- Время отклика: ≤10 мс для критических данных;
- Функциональные характеристики:
- Световые индикаторы: питание (зеленый), активность сети (желтый), скорость (зеленый для 100 Mбит/с);
- Поддержка режима “горячего” в контроллере ABB IRC5;
- Интеграция с ABB RobotStudio для конфигурации IP-адреса, маски подсети и шлюза;
- Поддержка безопасности: фильтрация пакетов, защита от несанкционированного доступа;
- Электрические характеристики:
- Питание: 24 В DC ±10% (от контроллера ABB IRC5);
- Потребляемая мощность: ≤6 Вт;
- Изоляция: Галваническая (2500 В RMS) между Ethernet-интерфейсом и контроллером;
- Эксплуатационные условия:
- Корпус: Металлический с электромагнитным экраном, класс защиты IP20;
- Размеры: 140 мм × 90 мм × 35 мм (ширина × высота × глубина);
- Рабочая температура: 0 °C – +50 °C;
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, ODVA Certified (Ethernet/IP), IEC 61131-2.
Преимущества и особенности
ABB DSQC661 выделяется среди аналогов благодаря следующим преимуществам:
- Совместимость с современными сетями: Поддержка Ethernet/IP делает ABB DSQC661 идеальным для интеграции в сети Industry 4.0, где используется этот протокол (например, в американских и азиатских производственных центрах);
- Высокая скорость передачи: 100 Mбит/с обеспечивает быстрое обмен большими объемами данных (например, логи производственных процессов или изображения от камер визуального контроля);
- Гибкость монтажа: Режим “горячего插拔” позволяет заменять или добавлять ABB DSQC661 без остановки контроллера, что критично для непрерывных производств;
- Безопасность данных: Фильтрация пакетов и защита от несанкционированного доступа предотвращают перехват или искажение данных, что важно для конфиденциальности производственных параметров.
Примеры применения в отраслях
ABB DSQC661 используется в ключевых секторах:
- Автомобилестроение: В глобальных производственных центрах связывает роботы ABB IRB 8700 с системами MES через Ethernet/IP, передавая данные о качестве сварки и получая планы производства;
- Электроника: В фабриках сборки микросхем обменивается данными с инспекционными системами визуального контроля (камеры), передавая координаты брака для быстрого отбраковки;
- Логистика: В автоматизированных складах с использованием роботов-погрузчиков обменивается данными с системами управления инвентарем через Ethernet/IP, синхронизируя данные о наличии грузов;
- Энергетика: В производстве электрооборудования управляет роботами-монтажниками, обмениваясь данными с системами контроля качества через Ethernet/IP.
Сравнение с конкурентами
Сравнение ABB DSQC661 с аналоговыми модулями (KUKA Ethernet/IP Module, Fanuc Ethernet/IP Adapter):
| Параметр | ABB DSQC661 | KUKA Ethernet/IP Module | Fanuc Ethernet/IP Adapter |
|---|---|---|---|
| Скорость передачи | 10/100 Mбит/с | 10/100 Mбит/с | 10/100 Mбит/с |
| Поддержка “горячего” | Да | Нет | Нет |
| Размер данных в кадре | До 1500 байтов | До 1024 байтов | До 1200 байтов |
ABB DSQC661 преимуществует по гибкости монтажа и объему передаваемых данных, что делает его оптимальным для современных сетей Ethernet/IP на базе ABB IRC5.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSQC661 для роботов ABB IRC5 в сетях с протоколом Ethernet/IP (автомобилестроение, электроника). Для Profibus DP лучше использовать модуль ABB DSQC652;
- Убедитесь, что контроллер IRC5 имеет прошивку не ниже версии 6.0 — это гарантирует полную поддержку всех функций модуля.
Предостережения
- При настройке сети задавайте уникальные IP-адреса для ABB DSQC661 — конфликт адресов может привести к потере связи;
- Используйте только экранированные Ethernet-кабели Cat.5e или выше — это важно для сохранения скорости передачи в условиях сильных электромагнитных помех;
- Регулярно проверяйте индикатор активности сети — отсутствие сигнала указывает на проблему с кабелем, разъемом или конфигурацией сети.
