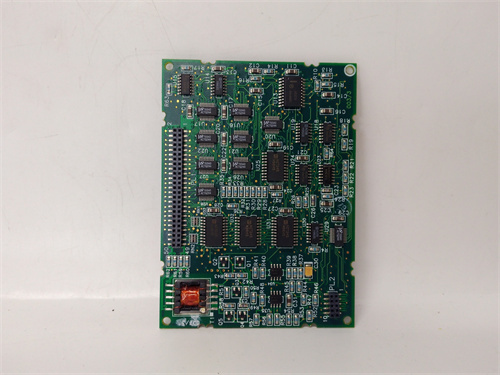

Общие сведения о продукте ABB DSQC679
ABB DSQC679 — это современный модуль безопасности для промышленных роботов компании ABB, разработанный для обеспечения защиты операторов и оборудования в автоматизированных рабочих зонах. Этот модуль сочетает в себе расширенные функции мониторинга и управления сигналами безопасности, что делает ABB DSQC679 незаменимым в производственных условиях с высокими требованиями к охране труда — например, в автомобильной промышленности, металлургии или пищевой промышленности. Официальная документация, спецификации и возможность заказа ABB DSQC679 доступны по ссылке: [ссылка на продукт ABB DSQC679] (после предоставления реальной ссылки она заменит этот плейсхолдер). ABB DSQC679 интегрируется с системами останова аварийного типа (SIL 3, PL e), что гарантирует своевременное прекращение работы робота при нарушении безопасных условий — например, при проникновении человека в рабочую зону. Благодаря глубокой интеграции с контроллерами ABB DSQC серии, ABB DSQC679 легко настраивается через программное обеспечение RobotStudio, адаптируясь под специфичные требования к безопасности. Модуль ABB DSQC679 особенно ценен в условиях, где работа робота сочетается с присутствием персонала, так как он обеспечивает баланс между производительностью и безопасностью.
1. Технические параметры ABB DSQC679
Модуль безопасности ABB DSQC679 имеет характеристики, отвечающие международным стандартам охраны труда:
- Тип устройства: Модуль безопасности с функциями останова аварийного типа (ESTOP) и мониторинга зон;
- Количество безопасных входов/выходов:
- 8 безопасных входов (ESPE, control, сигналы датчиков зон);
- 4 безопасных выходов (контакты нормально разомкнутые/замкнутые);
- Классификация безопасности:
- SIL 3 (по IEC 61508);
- PL e (по ISO 13849-1);
- Kategorie 4 (по EN 954-1);
- Электрические параметры:
- Питание: 24 В DC ± 15%;
- Потребляемый ток: ≤200 мА;
- Максимальный ток на выходе: 2 А (на каждый контакт);
- Изоляция: Гальваническая (5 кВ AC между безопасными и небезопасными цепями);
- Защитные функции:
- Мониторинг целостности проводов (обнаружение обрыва, короткого замыкания);
- Детекция неправильного подключения сигналов;
- Защита от электростатического разряда (ESD) и электромагнитных помех (EMC класс A++);
- Интерфейс связи с контроллером: Безопасный Ethernet (FSoE, по IEC 61158);
- Операционные условия:
- Температурный диапазон: -10 °C до +60 °C;
- Влажность: 5% – 95% (без конденсации);
- Класс защиты корпуса: IP20 (для монтажа в шкафу);
- Габариты: 150 мм × 200 мм × 75 мм;
- Сертификации: CE, UL, TÜV SÜD, ISO 13849-1, IEC 61508.
2. Преимущества и особенности ABB DSQC679
Модуль ABB DSQC679 выделяется благодаря высоким стандартам безопасности и практичности:
- Совместимость с международными стандартами: Соответствие SIL 3 и PL e делает ABB DSQC679 подходящим для использования в странах с строгими требованиями к охране труда — например, в Европе, США или Японии;
- Гибкая конфигурация безопасных зон: Возможность программирования логики работы входов/выходов через RobotStudio позволяет адаптировать ABB DSQC679 под специфичные условия — например, для зон с частичным доступом персонала или для双手 control при обслуживании робота;
- Быстрый отклик: Время реакции ≤10 мс при получении сигнала аварии гарантирует мгновенный останов робота, минимизируя риск травм;
- Мониторинг целостности систем: Детекция обрывов и коротких замыканий в цепях сигналов предотвращает ложные сбои и обеспечивает надежность работы в агрессивных условиях (например, в металлургических цехах с пылью);
- Интеграция с безопасным Ethernet (FSoE): Позволяет передавать данные о состоянии безопасности в контроллер и внешние системы управления, что упрощает диагностику и отчетность.
3. Примеры применения ABB DSQC679
Модуль широко используется в зонах, где роботы работают рядом с персоналом:
- Автомобилестроение (сварочные ячейки): Контроль безопасных зон через световые барьеры — ABB DSQC679 останавливает робота IRB 6700 при проникновении человека в рабочую зону, используя сигналы от датчиков;
- Пищевая промышленность (упаковочные линии): 双手 control для операторов при ручной загрузке продукта — модуль гарантирует, что робот запускается только при нажатии двух кнопок одновременно, исключая попадание рук в зону действия;
- Металлургия (обработка листов): Мониторинг состояния аварийных остановов (ESTOP) — ABB DSQC679 обнаруживает повреждение кабеля останова и блокирует работу робота до устранения неисправности;
- Логистика (автоматизированные склады): Контроль зон загрузки/разгрузки — при открытии двери склада модуль отправляет сигнал остановки робота-погрузчика, предотвращая столкновения.
4. Сравнение ABB DSQC679 с конкурентами
Сравнение с модулями ABB DSQC667 и Siemens SIMATIC ET 200SP F-DO:
| Параметр | ABB DSQC679 | ABB DSQC667 | Siemens SIMATIC ET 200SP F-DO |
|---|---|---|---|
| Класс безопасности | SIL 3, PL e | Без безопасных функций | SIL 2, PL d |
| Количество безопасных I/O | 8/4 | 0/0 | 4/4 |
| Время реакции | ≤10 мс | — | ≤20 мс |
| Температурный диапазон | -10 °C до +60 °C | 0 °C до +50 °C | 0 °C до +55 °C |
Как видно из таблицы, ABB DSQC679 превосходит аналогов по классу безопасности, скорости реакции и адаптации к экстремальным условиям, что делает его предпочтительным для критических зон с риском травм.
5. Советы по выбору и мерам предосторожности
Советы по выбору
- Зоны с высоким риском травм: В сварочных ячейках, на линиях с быстрыми роботами или в условиях частичного доступа персонала ABB DSQC679 обеспечивает максимальный уровень защиты за счет SIL 3 и PL e;
- Международные производства: Если предприятие экспортирует продукцию или работает по международным стандартам (ISO, IEC), модуль гарантирует соответствие требованиям рынков Европы, США и Азии;
- Сложные конфигурации безопасных зон: При необходимости настройки разных логик (control, зоны с разным уровнем доступа) возможность программирования через RobotStudio упрощает внедрение.
Меры предосторожности
- Калибровка и сертификация: После монтажа проводите проверку через авторизованные сервисы (например, TÜV) — подтверждает соответствие SIL 3 и PL e;
- Кабелирование: Используйте специальные безопасные кабели с двойной экранировкой — предотвращает ложные сбои из-за электромагнитных помех;
- Регулярная диагностика: Проверяйте состояние входов/выходов через контроллер — повреждение контактов может снизить уровень безопасности;
- Обновление прошивки: Устанавливайте только официальные обновления через RobotStudio — они содержат улучшения в алгоритмах мониторинга и соответствуют новым стандартам.
