Описание
Общая информация о продукте

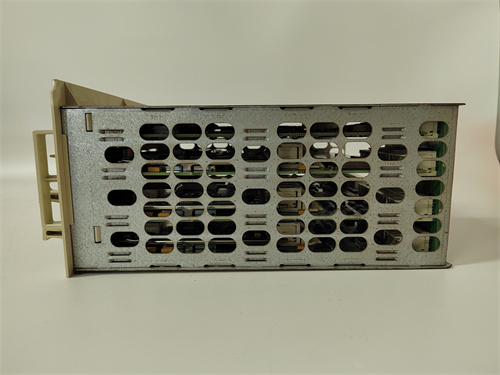

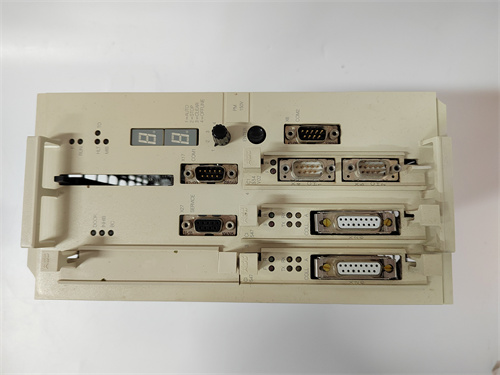

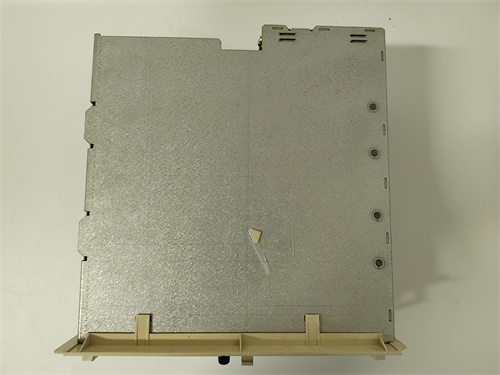

Первым делом рассматриваемый компонент — это высокопроизводительный модуль смешанного ввода-вывода для сложных систем промышленной автоматизации от компании ABB, конкретно модель DSTS106 3BSE007287R1 (ссылка на продукт будет предоставлена позже). ABB DSTS106 3BSE007287R1 относится к серии премиум-модулей для контроллеров ABB AC800M, разработанных для интеграции большого количества аналоговых и цифровых сигналов с максимальными требованиями к точности и надежности.
Модуль ABB DSTS106 3BSE007287R1 сочетает в себе расширенные функциональные возможности и защиту, что делает его незаменимым в крупных производственных комплексах. Например, в металлургических цехах ABB DSTS106 3BSE007287R1 обрабатывает сигналы от датчиков температуры плавки (аналоговый ввод), концевиков рольгангов (цифровой ввод) и управляет электродвигателями нагревательных элементов (цифровой вывод), обеспечивая синхронность технологического процесса. Благодаря улучшенной архитектуре ABB DSTS106 3BSE007287R1 поддерживает высокоскоростную коммуникацию с контроллером, что критично для динамичных процессов.
Технические параметры продукта
Компонент ABB DSTS106 3BSE007287R1 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Премиум-модуль смешанного ввода-вывода (аналоговый ввод + цифровой ввод/вывод) для систем ABB AC800M;
- Количество и тип каналов:
- Аналоговые входы: 16 каналов, поддерживающие сигналы 4–20 мА, 0–10 В DC, ±5 В DC, ±10 В DC, а также сигналы от термопар (J, K, T) и резисторов PT100 (с индивидуальной галванической изоляцией 4000 В RMS);
- Цифровые входы: 16 каналов, 24 В DC (сухой контакт или транзисторный сигнал);
- Цифровые выходы: 16 каналов, 24 В DC (транзисторные, ток до 2 А на канал, суммарный ток до 16 А);
- Характеристики измерений и управления:
- Точность аналоговых входов: ±0.05% от полного диапазона (наивысший показатель в серии);
- Время отклика цифровых каналов: ≤0.3 мс (ускоренное по сравнению с предыдущими моделями);
- Фильтрация: Интеллектуальный адаптивный фильтр для аналоговых сигналов (0.01–30 с) и импульсный фильтр для цифровых (0.01–500 мс);
- Электрические характеристики:
- Питание: 24 В DC ±15% (от шлейфа контроллера AC800M или двух независимых источников для повышенной надежности);
- Потребляемая мощность: ≤12 Вт;
- Изоляция: Галваническая (4000 В RMS) между группами каналов, шлейфом и землей;
- Эксплуатационные условия:
- Корпус: Металлический с титановым каркасом и антикоррозионным покрытием, класс защиты IP20;
- Размеры: 180 мм × 120 мм × 50 мм (ширина × высота × глубина);
- Рабочая температура: -20 °C – +70 °C (расширенный диапазон);
- Влажность: 5–95% RH (без конденсации);
- Сертификации: CE, UL, IEC 61131-2, ATEX Zone 1/2, SIL 3 (по IEC 61508), RoHS.
Преимущества и особенности
ABB DSTS106 3BSE007287R1 выделяется среди аналогов благодаря следующим преимуществам:
- Максимальная емкость: 16 аналоговых + 16 цифровых входов + 16 цифровых выходов позволяют интегрировать сотни устройств в одном модуле, сокращая количество оборудования и упрощая систему;
- Сверхвысокая точность и скорость: Точность ±0.05% и время отклика ≤0.3 мс делают ABB DSTS106 3BSE007287R1 идеальным для критических процессов (например, лазерная обработка металла, биотехнология);
- Защита в экстремальных условиях: Работа в диапазоне -20 °C – +70 °C и титановый каркас гарантируют стабильность в арктических цехах, горячих реакторных зонах и морских платформах;
- Безопасность высшего уровня: Сертификация SIL 3 подтверждает возможность использования ABB DSTS106 3BSE007287R1 в системах с высоким риском, таких как управление реакторами в нефтехимической промышленности.
Примеры применения в отраслях
ABB DSTS106 3BSE007287R1 используется в ключевых секторах:
- Металлургия: На прокатных станах измеряет температуру металлолитей через термопары (аналоговый ввод), обрабатывает сигналы от датчиков положения (цифровой ввод) и управляет приводами рольгангов (цифровой вывод);
- Нефтегазовая промышленность: На морских платформах контролирует давление в глубинных скважинах (аналоговый ввод) и управляет клапанами трубопроводов (цифровой вывод), основываясь на сигналах от систем безопасности (цифровой ввод);
- Фармацевтика: В крупных биофабриках измеряет параметры биореакторов (pH, температура) через аналоговые датчики и управляет насосами для подачи реагентов (цифровой вывод);
- Аэрокосмическая промышленность: В тестовых стендах для ракетных двигателей обрабатывает сигналы от датчиков тяги (аналоговый ввод) и управляет системами охлаждения (цифровой вывод).
Сравнение с конкурентами
Сравнение ABB DSTS106 3BSE007287R1 с аналоговыми модулями (Siemens S7-1500 SM 1531 PRO/1532 PRO, Schneider Electric Modicon Quantum BMXAMI3200 + BMXDIO6402):
| Параметр | ABB DSTS106 3BSE007287R1 | Siemens S7-1500 SM 1531 PRO/1532 PRO | Schneider Electric Modicon Quantum (комбинированный) |
|---|---|---|---|
| Тип каналов | 16А+16DI+16DO | 16А+16DI+16DO | 32А+64DI+64DO (отдельные модули) |
| Точность аналоговых входов | ±0.05% | ±0.08% | ±0.1% |
| SIL сертификация | SIL 3 | SIL 2 | SIL 2 |
ABB DSTS106 3BSE007287R1 преимуществует по точности, сертификации SIL 3 и компактности для систем с большим количеством сигналов, что делает его оптимальным для критических промышленных процессов на базе ABB AC800M.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DSTS106 3BSE007287R1 для крупных систем AC800M с 10–16 аналоговыми сигналами и до 16 цифровых входов/выходов в отраслях с высоким риском (нефтегаз, металлургия). Для меньших установок подойдет DSTS105;
- Убедитесь, что контроллер AC800M имеет прошивку не ниже версии 6.0 — это гарантирует поддержку всех функций адаптивной фильтрации и SIL 3.
Предостережения
- Регулярно обновляйте прошивку через ABB Control Builder M — это исправляет возможные ошибки в алгоритмах фильтрации ABB DSTS106 3BSE007287R1;
- Используйте только оригинальные кабели ABB для аналоговых сигналов — некачественные кабели могут снизить точность измерений;
- Монтируйте модуль на рейках с принудительной вентиляцией — при работе с максимальными нагрузками корпус может нагреваться до 70 °C, и эффективный теплоотвод предотвращает перегрев.
DSTS106
