Описание
Общая информация о продукте

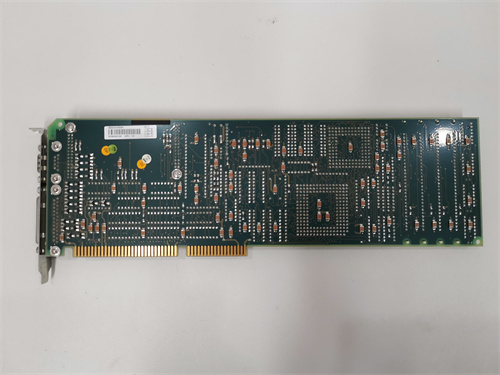

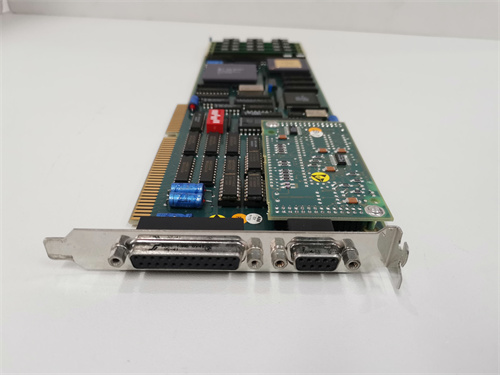

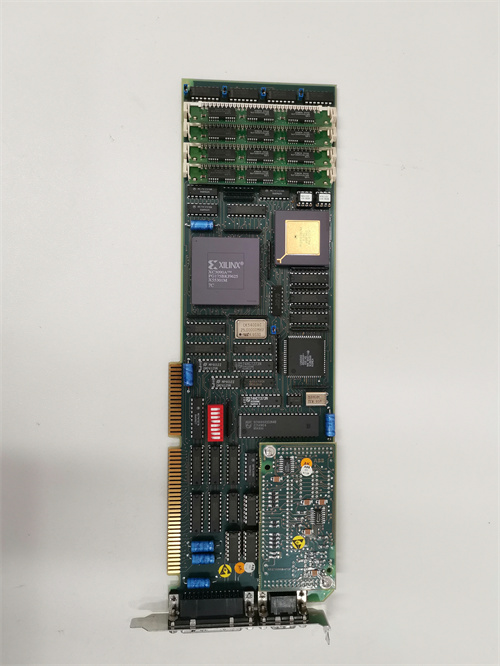

Первым делом рассматриваемый компонент — это высокопроизводительный модуль цифрового ввода-вывода для систем промышленной автоматизации от компании ABB, конкретно модель DX561 1TNE968902R2301 (ссылка на продукт будет предоставлена позже). ABB DX561 1TNE968902R2301 относится к серии расширенных модулей ABB Advant OCS, разработанных для интеграции большого количества цифровых сигналов в контроллеры промышленных процессов, где требуется высокая надежность и быстрый отклик.
Модуль ABB DX561 1TNE968902R2301 обеспечивает связь между датчиками (концевики, кнопки, сенсоры наличия) и исполнительными устройствами (реле, контакторы, лампы сигнализации) в критических производственных цехах. Например, в металлургических заводах ABB DX561 1TNE968902R2301 обрабатывает сигналы от датчиков температуры рольгангов (цифровой ввод) и управляет приводами конвейеров (цифровой вывод), поддерживая синхронность технологического процесса. Благодаря защищенной электронике ABB DX561 1TNE968902R2301 устойчиво работает в условиях сильных электромагнитных помех и перепадов напряжения, что критично для длительной безотказной работы.
Технические параметры продукта
Компонент ABB DX561 1TNE968902R2301 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Расширенный модуль цифрового ввода-вывода для систем ABB Advant OCS;
- Количество и тип каналов:
- Цифровые входы: 16 каналов, поддерживающие сигналы 24 В DC (сухой контакт или транзисторный сигнал, логика “0” ≤5 В, логика “1” ≥15 В);
- Цифровые выходы: 16 каналов, 24 В DC (транзисторные, открытый коллектор, максимальный ток на канал — 2 А, суммарный ток на все каналы — 10 А);
- Характеристики сигнальной обработки:
- Время отклика цифровых входов: ≤1 мс (для сигнала с фронтом подъема ≥1 В/мс);
- Импульсный фильтр для входов: Настраиваемый (0.1–100 мс) — защищает от помех от контактного дребезга;
- Защита выходов: От короткого замыкания (автоматическое отключение при токе >2.5 А, восстановление после снижения нагрузки);
- Электрические характеристики:
- Питание: 24 В DC ±15% (от шлейфа контроллера Advant OCS или независимого источника);
- Потребляемая мощность: ≤12 Вт (при максимальной нагрузке на выходы);
- Изоляция: Галваническая (2500 В RMS) между группами каналов (по 8 каналов), шлейфом и землей;
- Эксплуатационные условия:
- Корпус: Металлический с антикоррозионным покрытием, класс защиты IP20 (для монтажа в шкафах);
- Размеры: 160 мм × 100 мм × 45 мм (ширина × высота × глубина);
- Рабочая температура: -10 °C – +60 °C;
- Влажность: 5–95% RH (без конденсации);
- Уровень защиты от электромагнитных помех: Согласно EN 61000-6-2 (индустриальный класс);
- Сертификации: CE, UL, IEC 61131-2, ATEX Zone 2, RoHS.
Преимущества и особенности
ABB DX561 1TNE968902R2301 выделяется среди аналогов благодаря следующим преимуществам:
- Большое количество каналов: 16 входов + 16 выходов позволяют интегрировать большое количество устройств в одном модуле, сокращая количество оборудования в шкафу и упрощая монтаж/обслуживание — экономия места и стоимости;
- Быстрый отклик и надежная защита: Время отклика ≤1 мс делает ABB DX561 1TNE968902R2301 подходящим для динамичных процессов (например, высокоскоростные конвейеры), а защита выходов от короткого замыкания предотвращает повреждение модуля при неправильном подключении;
- Галваническая изоляция: Изоляция между группами каналов и шлейфом снижает влияние помех от соседних устройств, особенно в системах с большой длиной кабелей (до 100 м);
- Совместимость с системами ABB: Идеальная интеграция с контроллерами ABB Advant OCS и программным обеспечением ABB Control Builder упрощает настройку каналов и диагностику — не требуется дополнительных драйверов.
Примеры применения в отраслях
ABB DX561 1TNE968902R2301 используется в ключевых секторах:
- Металлургия: На прокатных станах обрабатывает сигналы от концевиков положения рольгангов (цифровые входы) и управляет электромагнитами для фиксации металлолитей (цифровые выходы);
- Нефтехимия: В реакторных установках контролирует состояние клапанов (сигналы о положении “открыт/закрыт” — входы) и управляет аварийными системами сброса (выходы) при отклонении параметров;
- Автомобилестроение: На конвейерных линиях сборки обрабатывает сигналы от сенсоров наличия кузовов (входы) и управляет приводами роботов-манипуляторов (выходы) для установки компонентов;
- Электроэнергетика: В гидроэлектростанциях контролирует состояние ворот шлюзов (сигналы о блокировке — входы) и управляет системами охлаждения трансформаторов (выходы).
Сравнение с конкурентами
Сравнение ABB DX561 1TNE968902R2301 с аналоговыми модулями (Siemens S7-400 SM 421/422, Rockwell Allen-Bradley 1756-IB16/IQ16):
| Параметр | ABB DX561 1TNE968902R2301 | Siemens S7-400 SM 421/422 | Rockwell Allen-Bradley 1756-IB16/IQ16 |
|---|---|---|---|
| Количество каналов (вход/выход) | 16/16 | 16/16 | 16/16 |
| Максимальный ток на выход | 2 А/канал | 1.5 А/канал | 2 А/канал |
| Время отклика входов | ≤1 мс | ≤2 мс | ≤1.5 мс |
| Изоляция | 2500 В RMS | 2000 В RMS | 2500 В RMS |
ABB DX561 1TNE968902R2301 преимуществует по времени отклика входов и максимальному току на выходы, что делает его оптимальным для систем с высокими требованиями к динамике и нагрузке, особенно в сочетании с контроллерами ABB Advant OCS.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DX561 1TNE968902R2301 для систем ABB Advant OCS с потребностью в 10–32 цифровых каналах (входы + выходы) и нагрузкой на выходы до 2 А/канала (металлургия, нефтехимия). Для меньших задач подойдут модели с 8/8 каналами (например, ABB DX560);
- Убедитесь, что длина кабелей от модуля до датчиков/исполнителей не превышает 100 м — превышение может привести к искажению сигналов, даже при наличии фильтров.
Предостережения
- Не подключайте нагрузки с током >2 А на отдельный выход или >10 А на все выходы — это может повредить защиту транзисторов ABB DX561 1TNE968902R2301;
- Регулярно проверяйте состояние галванической изоляции через ABB Control Builder — снижение изоляции (ниже 1000 В RMS) сигнализирует о необходимости замены модуля;
- Используйте только экранированные кабели для подключения каналов — это снижает влияние электромагнитных помех, особенно в цехах с мощными двигателями.
1TNE968902R2301
