Описание
Общая информация о продукте

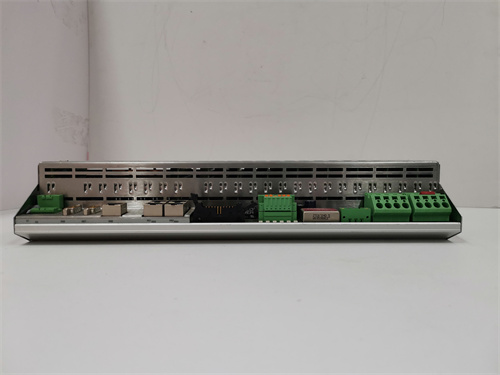

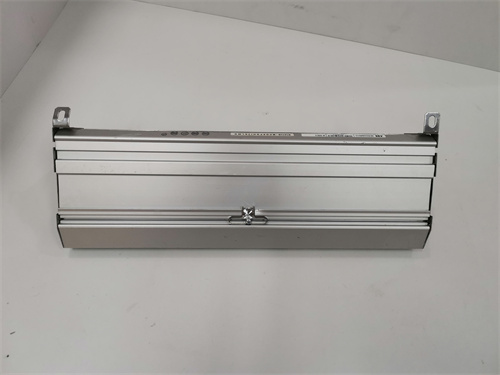

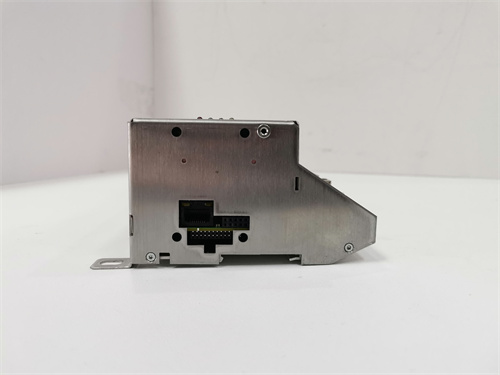

Первым делом рассматриваемый компонент — это специализированный модуль аналогового ввода с расширенной защитой для систем промышленной автоматизации от компании ABB, конкретно модель DX581-S 1SAP284100R0001 (ссылка на продукт будет предоставлена позже). ABB DX581-S 1SAP284100R0001 относится к серии модулей ABB Advant OCS, разработанных для точного измерения аналоговых сигналов (температура, давление, расход) в агрессивных промышленных условиях, включая зоны с повышенным риском взрыва.
Модуль ABB DX581-S 1SAP284100R0001 обеспечивает высокую стабильность измерений даже при сильных электромагнитных помехах и перепадах температуры, что делает его незаменимым в нефтегазовой, химической и энергетической промышленности. Например, на нефтяных скважинах ABB DX581-S 1SAP284100R0001 обрабатывает сигналы от датчиков давления и температуры пласта, передавая точные данные в контроллер процессов для оптимизации добычи. Благодаря сертификации на работу в опасных зонах ABB DX581-S 1SAP284100R0001 безопасно используется в средах с возможным наличием легковоспламеняющихся газов.
Технические параметры продукта
Компонент ABB DX581-S 1SAP284100R0001 имеет следующие ключевые параметры (детали по ссылке на продукт):
- Тип устройства: Модуль аналогового ввода с повышенной защитой (S — Safety/Explosion-proof) для систем ABB Advant OCS;
- Количество и тип каналов:
- 8 независимых каналов аналогового ввода;
- Поддерживаемые типы сигналов: 4–20 мА DC (токовой), 0–10 В DC (напряжностный), сигналы от термопар (J, K, T, E, R, S), резисторов PT100/PT1000 (2-, 3-, 4-х проводное подключение);
- Характеристики измерений:
- Точность: ±0.05% от полного диапазона (для 4–20 мА/0–10 В), ±0.1% (для термопар/PT100);
- Разрешение АЦП: 24 бит;
- Фильтрация: Адаптивный цифровой фильтр (0.1–100 с) — подавляет высокочастотные помехи;
- Изоляция: Галваническая (3000 В RMS) между каждым каналом, шлейфом контроллера и землей;
- Электрические характеристики:
- Питание: 24 В DC ±10% (от шлейфа Advant OCS с защитой от перепадов напряжения);
- Потребляемая мощность: ≤8 Вт (при максимальной нагрузке на все каналы);
- Защита от перегрузки: На каждом канале — максимальный входной ток 50 мА (для 4–20 мА), максимальное входное напряжение 30 В (для 0–10 В);
- Эксплуатационные условия:
- Корпус: Алюминиевый с герметичным уплотнением, класс защиты IP65 (для внешнего монтажа) + сертификации ATEX Zone 1/2, IECEx Zone 1/2;
- Размеры: 180 мм × 120 мм × 60 мм (ширина × высота × глубина);
- Рабочая температура: -25 °C – +70 °C (расширенный диапазон);
- Влажность: 5–95% RH (без конденсации);
- Уровень защиты от электромагнитных помех: EN 61000-6-2 (индустриальный класс) + EN 61000-6-4 (импульсная защита);
- Сертификации: CE, UL, ATEX Zone 1/2, IECEx Zone 1/2, SIL 2 (по IEC 61508), RoHS.
Преимущества и особенности
ABB DX581-S 1SAP284100R0001 выделяется среди аналогов благодаря следующим преимуществам:
- Безопасность в опасных зонах: Сертификации ATEX Zone 1/2 и IECEx Zone 1 позволяют использовать ABB DX581-S 1SAP284100R0001 в средах с легковоспламеняющимися газами (нефтегаз, химия) — критично для соблюдения стандартов промышленной безопасности;
- Высокая точность и стабильность: 24-битное разрешение АЦП и точность ±0.05% гарантируют надежные измерения для процессов с строгими требованиями (например, синтез фармацевтических препаратов);
- Полная изоляция каналов: Галваническая изоляция 3000 В RMS между каждым каналом предотвращает перекрестные помехи и защищает контроллер от повреждения при коротком замыкании на одном из каналов;
- Гибкость сигнальных типов: Поддержка токовых, напряжностных сигналов и термодатчиков в одном модуле упрощает интеграцию с различными датчиками — не требуется покупка отдельных модулей для разных типов сигналов.
Примеры применения в отраслях
ABB DX581-S 1SAP284100R0001 используется в ключевых секторах:
- Нефтегазовая промышленность: На морских платформах и наземных скважинах измеряет давление, температуру и расход нефти/газа через аналоговые датчики, передавая данные в систему управления добычей;
- Химическая промышленность: В реакторных установках с токсичными реагентами контролирует параметры синтеза (pH, температура) через термопары и специализированные датчики, поддерживая безопасные условия работы;
- Энергетика: В ядерных электростанциях измеряет температуру обмоток реактора через PT100 и давление теплоносителя через 4–20 мА датчики, передавая данные в систему безопасности;
- Фармацевтика: В биофабриках контролирует параметры биореакторов (температура, концентрация кислорода) через аналоговые сигналы, обеспечивая соответствие ГМП-стандартов.
Сравнение с конкурентами
Сравнение ABB DX581-S 1SAP284100R0001 с аналоговыми модулями (Siemens S7-400 SM 431-1KF00, Rockwell Allen-Bradley 1756-IF8H):
| Параметр | ABB DX581-S 1SAP284100R0001 | Siemens S7-400 SM 431-1KF00 | Rockwell Allen-Bradley 1756-IF8H |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность (4–20 мА) | ±0.05% | ±0.1% | ±0.08% |
| АTEX сертификация | Zone 1/2 | Zone 2 | Zone 2 |
| Изоляция каналов | 3000 В RMS (каждой канал) | 2500 В RMS (группы по 4 канала) | 2500 В RMS (каждой канал) |
ABB DX581-S 1SAP284100R0001 преимуществует по точности, уровню ATEX сертификации (Zone 1) и полной изоляции каждого канала, что делает его оптимальным для критических и опасных промышленных процессов на базе ABB Advant OCS.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Выбирайте ABB DX581-S 1SAP284100R0001 для систем ABB Advant OCS в опасных зонах (ATEX Zone 1) или с требуемой точностью ±0.05% (нефтегаз, фармацевтика). Для зон Zone 2 или менее требовательных процессов подойдут модели без “S” (например, ABB DX581);
- Укажите тип подключения термодатчиков (PT100/термопара) и количество проводов — это влияет на точность измерений (4-х проводное подключение PT100 дает максимальную точность).
Предостережения
- Монтируйте модуль только в соответствии с инструкциями по защите от взрыва — неправильное монтирование (нарушение герметичности) может привести к нарушению безопасности в опасных зонах;
- Регулярно калибруйте каналы через ABB Control Builder раз в год — это сохраняет точность ABB DX581-S 1SAP284100R0001, особенно для каналов с термопарами/PT100;
- Не превышайте максимальные параметры входных сигналов (50 мА/30 В) — перегрузка может повредить АЦП и привести к выходу канала из строя.
