Описание

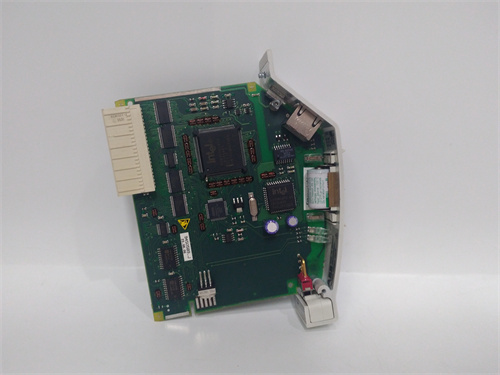

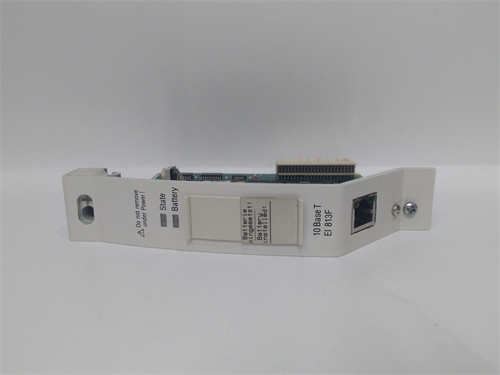

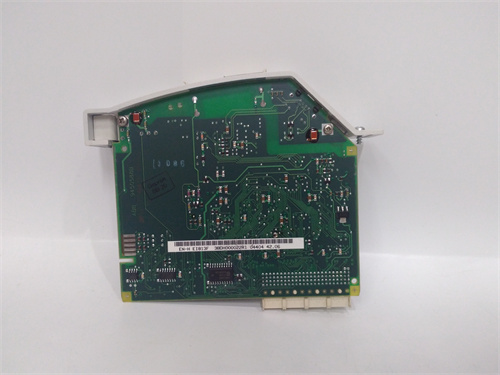

ABB EI813F 3BDH000022R1 — это высокоточный аналоговый входной модуль для систем автоматизации ABB AC 800M, разработанный для измерения и передачи аналоговых сигналов от сенсоров (температуры, давления, уровня) в промышленных средах. Он обеспечивает стабильную работу в суровых условиях и интеграцию с контроллерами, становясь ключевым компонентом для регулировки критических процессов в нефтегазовой, химической и энергетической отраслях.
Описание продукта
ABB EI813F 3BDH000022R1 относится к линейке модулей I/O ABB AC 800M, специализирующихся на решениях для высокоточных измерений. Модуль имеет 8 независимых аналоговых входов (AI), каждый из которых поддерживает сигналы 4–20 мА DC и ±10 В DC — стандартные типы для промышленных сенсоров. Ключевая особенность ABB EI813F 3BDH000022R1 — высокая точность и устойчивость: линейная ошибка не превышает ±0.05% полного диапазона (FS), а температурная дрейф — ±0.003% FS/°C, что позволяет регистрировать даже минимальные изменения параметров (например, дробные градусы температуры или тысячные части бар давления).
Модуль ABB EI813F 3BDH000022R1 оснащен функцией электрической изоляции “channel-to-channel” (500 В AC на 1 мин) — каждый вход изолирован от других и от общей шины, предотвращая распространение неисправностей (например, короткое замыкание в одном канале не влияет на работу других). Для защиты от электромагнитных помех ABB EI813F 3BDH000022R1 соответствует стандартам IEC 61000-6-2 (промышленная среда), что минимизирует влияние помех от мощных приводов или трансформаторов.
В практическом применении ABB EI813F 3BDH000022R1 часто используется в нефтегазовой промышленности для мониторинга давления в реакторных блоках. Модуль подключается к 6 датчикам давления (4–20 мА, 0–100 бар) и 2 датчикам температуры (4–20 мА, 0–300 °C) в разных зонах реактора. ABB EI813F 3BDH000022R1 преобразует аналоговые сигналы в цифровые данные и передает их в контроллер ABB AC 800M через шину Profinet, с задержкой <5 мс. При превышении давления 90 бар контроллер получает сигнал от модуля и активирует систему сброса избыточного давления, предотвращая аварийное разрушение реактора.
ABB EI813F 3BDH000022R1 имеет компактную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 и работает в диапазоне температур -20 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и ATEX Zone 2, что позволяет использовать его в опасных зонах (например, на нефтяных платформах или в газоперерабатывающих заводах) без дополнительных защитных кожухов.
Технические параметры
- Тип устройства: Аналоговый входной модуль (AI) для системы ABB AC 800M
- Количество входов: 8 независимых каналов
- Поддерживаемые сигналы:
- 4–20 мА DC: Максимальная нагрузка 600 Ом, ≤15 мВpp
- ±10 В DC: Максимальная нагрузка 1 кОм, ≤5 мВpp
- Точность:
- Линейная ошибка: ±0.05% FS
- Температурная дрейф: ±0.003% FS/°C (в диапазоне -20–60 °C)
- Коммуникация:
- Шина: Profinet (совместима с контроллерами ABB AC 800M)
- Задержка передачи: <5 мс
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, ATEX Zone 2, IEC 61000-6-2
Преимущества и особенности
- Высокая точность: ±0.05% FS и низкая температурная дрейф делают ABB EI813F 3BDH000022R1 подходящим для процессов с строгими требованиями (фармацевтика, микроэлектроника).
- Изоляция каналов: Предотвращает распространение неисправностей, повышая надежность всей системы автоматизации.
- Устойчивость к помехам: Соответствие стандартам IEC 61000-6-2 гарантирует работу в цехах с высоким уровнем электромагнитных помех.
- Плагиинтеграция с ABB AC 800M: Оптимизация для шины Profinet обеспечивает быструю передачу данных и совместимость с контроллерами ABB.
- Широкий диапазон температур: Работа при -20–60 °C позволяет использовать модуль в условиях с перепадами температур (открытые площадки, холодильные камеры).
Примеры применения в областях автоматизации
- Химическая промышленность (Синтез полимера): ABB EI813F 3BDH000022R1 измеряет концентрацию мономеров в реакторе (4–20 мА, 0–100%) и температуру (4–20 мА, 0–250 °C). При концентрации <50% модуль сигнализирует в контроллер, который увеличивает подачу мономеров, поддерживая оптимальный режим синтеза.
- Энергетика (Тепловая электростанция): Модуль мониторит уровень воды в котле (4–20 мА, 0–100%) и давление пара (4–20 мА, 0–150 бар). При падении уровня воды <20% ABB EI813F 3BDH000022R1 передает сигнал на остановку подачи топлива, предотвращая перегрев и разрушение котла.
- Фармацевтика (Стерилизация лекарств): Модуль измеряет температуру в автоклаве (4–20 мА, 100–140 °C) с точностью ±0.1 °C. При отклонении температуры >0.5 °C от заданного значения модуль сигнализирует, и процесс стерилизации перезапускается, гарантируя качество лекарств.
Сравнение с конкурентами
| Параметр | ABB EI813F 3BDH000022R1 | Аналог 1 (Siemens SM 331) | Аналог 2 (Yokogawa ADM110) |
|---|---|---|---|
| Линейная ошибка | ±0.05% FS | ±0.1% FS | ±0.07% FS |
| Температурная дрейф | ±0.003% FS/°C | ±0.01% FS/°C | ±0.005% FS/°C |
| Изоляция каналов | 500 В AC | 250 В AC | 500 В AC |
| Задержка передачи | <5 мс | <10 мс | <8 мс |
| Совместимость с контроллерами | ABB AC 800M | Siemens S7-1500 | Yokogawa CENTUM VP |
Советы по выбору и предостережения
Советы по выбору
- Для систем ABB AC 800M: Если используется контроллер ABB AC 800M, ABB EI813F 3BDH000022R1 обеспечивает плагинтеграцию через Profinet, без необходимости дополнительных шлюзов.
- Для высокоточных процессов: При требованиях к точности <±0.1% FS (фармацевтика, лабораторные реакторы) модуль подходит лучше аналогов с более высокой погрешностью.
- Для суровых промышленных условий: Устойчивость к помехам и широкий температурный диапазон делают ABB EI813F 3BDH000022R1 предпочтительным для цехов с мощными электроприводами.
Предостережения
- Калибровка: Проводите годовую калибровку ABB EI813F 3BDH000022R1 с помощью калибровочного стенда ABB — это поддерживает точность и соответствие стандартам.
- Проверка нагрузки: Не превышайте максимальную нагрузку на входы (600 Ом для 4–20 мА, 1 кОм для ±10 В DC) — перегрузка искажает сигналы.
- Защита кабелей: Используйте экранированные витые пары для подключения сенсоров — это снижает электромагнитные помехи и сохраняет точность измерений.
- Резервное копирование конфигурации: Сохраняйте настройки модуля через ПО ABB Control Builder M — при замене модуля это позволит быстро восстановить работу.
