Описание

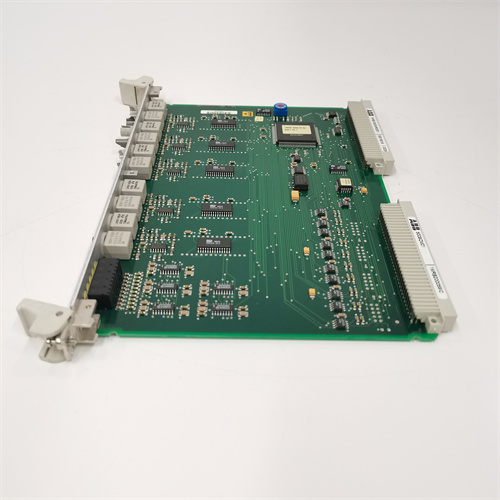

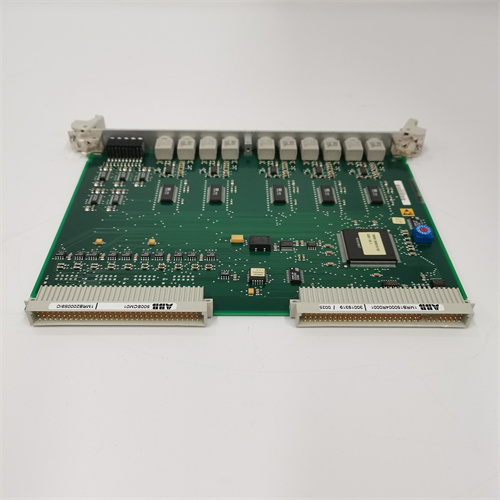

Обзор продукта: ABB F1830F 3BDH000032R1
Технические параметры ABB F1830F 3BDH000032R1
- Защитные функции и алгоритмы:
- ABB F1830F 3BDH000032R1 поддерживает комплексные защиты для трансформаторов и линий:
- Основные защиты: дифференциальная защита трансформатора (точность ±5% для выявления внутренних замыканий), защита от трехфазного и двухполюсного короткого замыкания (скорость реакции ≤2 мс), перегрузка по току (настраиваемый порог 105–200% номинала);
- Дополнительные защиты: температурная защита (по сигналу Pt100/Pt1000 датчиков обмоток и масла), защита от возбуждения трансформатора (контроль тока возбуждения), защита линий от дуговых замыканий (детекция по спектру сигнала);
- Точность измерений: ±0,1% для токов, ±0,05% для напряжений, ±0,1 °C для температуры — гарантирует надежную детекцию даже малых отклонений параметров.
- ABB F1830F 3BDH000032R1 поддерживает комплексные защиты для трансформаторов и линий:
- Интерфейсы и коммуникация:
- Входные сигналы: 6 каналов для токов (от токовых трансформаторов до 5 А), 4 канала для напряжений (от напряжных трансформаторов до 100 В), 8 аналоговых входов для температурных датчиков;
- Выходные сигналы: 8 релейных выходов (НО/НЗ) для управления выключателями и сигнализацией, 4 аналоговых выхода 4–20 мА DC (мониторинг тока, напряжения, температуры);
- Коммуникация: Ethernet (IEC 61850-8-1/9-2 для интеграции с системами EMS/SCADA), RS-485 (Modbus RTU) для локальной связи, оптический интерфейс (для защищенной передачи данных на большие расстояния).
- Защита и эксплуатационные характеристики:
- Защита от высоковольтных помех: соответствие стандартам IEC 60255-22-1 (импульсная помеха), IEC 60255-22-2 (электростатическая разряд), galvanische изоляция 2000 В AC/1 мин между входами/выходами и шиной;
- Питание: 85–265 В AC / 110–300 В DC — универсальность для разных типов подстанций;
- Температурный диапазон: -40 °C до +70 °C — устойчивость в суровых климатических условиях;
- Степень защиты: IP54 (панельное монтирование), IP65 (опционально для внешнего монтажа).
Преимущества и особенности ABB F1830F 3BDH000032R1
- Расширенные защитные алгоритмы для трансформаторов:
ABB F1830F 3BDH000032R1 оснащена дифференциальной защитой с адаптивными коэффициентами, которая точно выявляет внутренние неисправности трансформатора (например, повреждение обмоток) даже при пусковых токах или перегрузках. Это критически важно для защиты высоковольтных трансформаторов, ремонт которых требует значительных затрат и времени.
- Совместимость с современными энергетическими протоколами:
Поддержка протокола IEC 61850 позволяет ABB F1830F 3BDH000032R1 интегрироваться с современными системами управления подстанциями (SCADA/EMS) ABB, обеспечивая передачу данных в реальном времени и дистанционное управление. Оптический интерфейс защищает данные от электромагнитных помех, часто возникающих в высоковольтных сетях.
- Устойчивость и надежность в сложных условиях:
Высокая степень защиты от помех и широкий температурный диапазон делают ABB F1830F 3BDH000032R1 устойчивым к суровым условиям эксплуатации — например, на подстанциях в северных регионах (низкие температуры) или в промышленных зонах (высокий уровень электромагнитных помех). Дополнительная температурная защита предотвращает перегрев трансформатора при длительной работе на высокой нагрузке.
Примеры применения ABB F1830F 3BDH000032R1
- Энергетика: Высоковольтная подстанция 220 кВ:
На подстанции 220 кВ ABB F1830F 3BDH000032R1 защищает трансформатор мощностью 100 МВА, соединяющий трансмиссионную линию с распределительной сетью. Реле использует дифференциальную защиту для выявления внутренних замыканий и защиту от короткого замыкания для линий. При возникновении двухполюсного замыкания на линии реле отключает выключатель за 2 мс, предотвращая повреждение трансформатора и распространение аварии. Данные о событии передаются в систему SCADA ABB через IEC 61850 для анализа и архивирования. Детали реализаций можно посмотреть по ссылке на ABB F1830F 3BDH000032R1 (здесь будет ваша предоставленная ссылка).
- Инфраструктура: Трансмиссионная линия электропередачи:
На трансмиссионной линии 110 кВ реле используется для защиты от дуговых замыканий и перегрузки. Оно анализирует спектр токовых сигналов для выявления дуг (характерных для повреждений линий) и отключает линию за 3 мс, минимизируя время простоя для потребителей. Температурная защита контролирует состояние кабеля по сигналу датчиков, предотвращая перегрев при высоких нагрузках (например, в период пикового потребления электроэнергии).
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | ABB F1830F 3BDH000032R1 | Siemens 7UT85 | GE Multilin 845 |
|---|---|---|---|
| Тип защиты | Дифференциальная, короткое замыкание, температура | Дифференциальная, перегрузка | Дифференциальная, дуговая защита |
| Скорость реакции | ≤2 мс | ≤3 мс | ≤2,5 мс |
| Поддерживаемые протоколы | IEC 61850, Modbus RTU | IEC 61850, PROFINET | IEC 61850, Modbus TCP |
| Совместимость | ABB SCADA/EMS | Siemens TIA Portal | GE Grid Solutions |
- Выбирайте ABB F1830F 3BDH000032R1 если вам нужно надежное защитное реле для высоковольтных трансформаторов или линий и вы используете системы автоматизации ABB — его дифференциальная защита и устойчивость к помехам делают его оптимальным для энергетических объектов.
- Для объектов с преимущественно Siemens оборудованием можно рассмотреть 7UT85, но ABB F1830F 3BDH000032R1 превосходит его по скорости реакции и набору защитных алгоритмов для трансформаторов.
- Перед покупкой подтвердите совместимость с вашим трансформатором/линией (номинальное напряжение, мощность) и системой SCADA, а также изучите детальные спецификации по ссылке на ABB F1830F 3BDH000032R1 (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании ABB F1830F 3BDH000032R1
- Точная настройка дифференциальной защиты:
При настройке через ПО ABB Relion Setup Tool обязательно подберите коэффициенты трансформации и компенсационные параметры под ваши токовые трансформаторы — неправильные настройки могут привести к ложным срабатываниям или неотклику реле при реальной аварии.
- Проверка коммуникации через IEC 61850:
Убедитесь, что параметры сети (IP-адрес, адрес сервера IEC 61850) соответствуют конфигурации системы SCADA — это гарантирует стабильную передачу событий и параметров режима в реальном времени.
- Регулярная калибровка и диагностика:
Раз в год выполняйте калибровку реле с использованием эталонного оборудования (например, эталонных токовых/напряжных трансформаторов) и диагностику через встроенный интерфейс — это поддерживает точность измерений и работоспособность всех защитных алгоритмов.
