Основная информация о продукте: ABB FS225R12KE3/AGDR-71C
В данной статье рассматривается высокопроизводительное силовое устройство от глобального производителя промышленного оборудования ABB — ABB FS225R12KE3/AGDR-71C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Это комплексное решение, сочетающее силовой модуль IGBT и драйверное устройство, предназначенное для использования в системах электропривода, выпрямительных преобразователях и других высоковольтных промышленных установках. Области применения ABB FS225R12KE3/AGDR-71C включают металлургическую промышленность, энергетику, транспортное оборудование, производственные линии с высокими требованиями к мощности и стабильности. Благодаря интеграции силовых и управляющих компонентов, высокой надежности и соответствию международным стандартам, ABB FS225R12KE3/AGDR-71C стал ключевым элементом в современных энергетических и автоматизационных системах.
Описание продукта

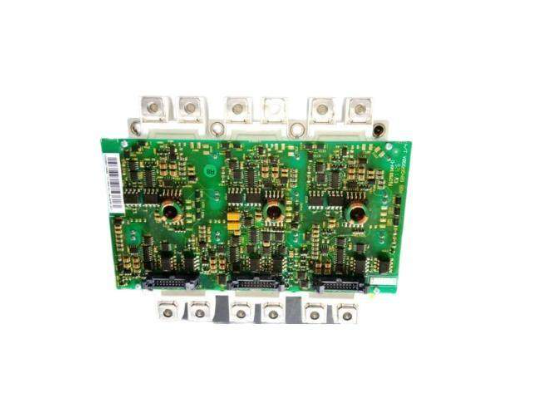

ABB FS225R12KE3/AGDR-71C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это интегрированная силовая сборка, состоящая из силового модуля IGBT FS225R12KE3 и драйвера AGDR-71C, разработанная для преобразования электроэнергии в высокопроизводительных промышленных устройствах. Его основная функция — управление мощным током и напряжением, обеспечение плавного запуска и регулировки электродвигателей, а также защита оборудования от перегрузок, коротких замыканий и других нештатных ситуаций.
Особого внимания заслуживает то, что ABB FS225R12KE3/AGDR-71C сочетает в себе высокую мощность силового модуля (номинальный ток 225 А, номинальное напряжение 1200 В) и продвинутые функции драйвера, включая управление коммутацией IGBT, мониторинг температуры и тока, а также быструю реакцию на аномалии. Драйвер AGDR-71C обеспечивает стабильную коммутацию силовых транзисторов, минимизируя потери энергии и повышает эффективность всего устройства. ABB FS225R12KE3/AGDR-71C оснащен функциями защиты: от перегрузки по току, перевышения напряжения, перегрева и короткого замыкания, что предотвращает повреждение как самого модуля, так и подключенного оборудования. Кроме того, устройство имеет высокую устойчивость к электромагнитным помехам (EMC) в соответствии с стандартами IEC 61800, а также компактный дизайн, оптимизирующий использование пространства в электрощитах. Как продукт ABB, ABB FS225R12KE3/AGDR-71C прошло все необходимые сертификации и тесты, подтверждая свою надежность в суровых промышленных условиях, включая работы при перепадах температур и высоких нагрузках.
Технические параметры
- Модель: ABB FS225R12KE3/AGDR-71C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Интегрированная силовая сборка (IGBT-модуль + драйвер) для промышленных преобразователей
Параметры силового модуля (FS225R12KE3)
- Тип полупроводников: IGBT (инсулированный затвор)
- Номинальное напряжение: 1200 В DC
- Номинальный ток (при 25°C): 225 А
- Максимальный импульсный ток: 600 А (длительность 1 мс)
- Температура рабочего стека: -40°C – +150°C
- Внутреннее сопротивление затвора: ≤ 0.25 Ом
- Тип компоновки: Модульное (полупроводниковые чипы в герметичном корпусе)
Параметры драйвера (AGDR-71C)
- Питание драйвера: 15 В DC ± 10%
- Потребляемая мощность драйвера: ≤ 10 Вт
- Функции управления: Коммутация IGBT, регулировка скорости коммутации, синхронизация с контроллером
- Функции защиты: Перегрузка по току, перевышение напряжения, перегрев, короткое замыкание
- Сигнальные интерфейсы: Дискретные входы/выходы для связи с контроллером, аналоговый выход для мониторинга тока
- Устойчивость к ЭМП: Соответствует IEC 61800-3, IEC 61000-4
Механические и эксплуатационные параметры
- Корпус: Герметичный металлический с теплоотводом
- Степень защиты: IP20 (при монтаже в закрытом электрощитах)
- Способ монтажа: На теплоотвод (с использованием термопасты)
- Габаритные размеры: 140 мм × 120 мм × 45 мм (длина × ширина × толщина)
- Вес: 1.2 кг
- Устойчивость к вибрациям: Соответствует IEC 60068-2-6 (10 Гц – 2000 Гц, ускорение 5 г)
- Сертификация: CE, UL, CSA
Преимущества и особенности
ABB FS225R12KE3/AGDR-71C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Интеграция компонентов: Сочетание силового IGBT-модуля и драйвера в одном устройстве упрощает монтаж, настройку и обслуживание, снижая риски ошибок при соединении.
- Высокая мощностная характеристика: Номинальный ток 225 А и напряжение 1200 В позволяет использовать устройство в крупных промышленных преобразователях.
- Продвинутые функции защиты: Комплексное обеспечение защиты от перегрузок, перегрева и коротких замыканий повышает надежность работы всей системы.
- Эффективная коммутация: Драйвер AGDR-71C оптимизирует процесс коммутации IGBT, минимизируя энергетические потери и тепловыделение.
- Высокая устойчивость к помехам: Соответствие стандартам EMC гарантирует стабильную работу в условиях сильных электромагнитных полей.
- Надежность ABB: Качественные компоненты и строгие контроли качества обеспечивают длительный срок службы в суровых промышленных условиях.
Области применения и кейсы
- Металлургическая промышленность (Стальной завод): На стальном заводе ABB FS225R12KE3/AGDR-71C используется в выпрямительных преобразователях для управления электродвигателями прокатных станков. Высокая мощность модуля позволяет обрабатывать ток до 225 А, обеспечивая плавную регулировку скорости прокатки, а функции защиты предотвращают остановки производства при перегрузках.
- Энергетика (Водяная электростанция): В гидроэлектростанции ABB FS225R12KE3/AGDR-71C интегрирован в системы регенерации электроэнергии, генерируемой турбинами. Драйвер обеспечивает эффективную коммутацию IGBT, минимизируя потери энергии при обратном переходе электроэнергии в сеть, а защита от перевышения напряжения предотвращает повреждение оборудования при скачках напряжения.
- Транспортное оборудование (Электропоезда): В электропоездах на батареях ABB FS225R12KE3/AGDR-71C используется в преобразователях тяговых двигателей. Компактный дизайн модуля подходит для ограниченного пространства в подкапотном отсеке, а высокая устойчивость к вибрациям гарантирует надежную работу при движении по рельсам.
- Промышленное производство (Завод по производству бумаги): На бумажном заводе ABB FS225R12KE3/AGDR-71C управляет электродвигателями конвейерных линий и прессов. Функции мониторинга температуры и тока позволяют оптимизировать режим работы оборудования, снижая энергопотребление на 15–20%.
Сравнение с конкурентами
ABB FS225R12KE3/AGDR-71C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте интегрированных силовых сборок — устройством Siemens 1LA2131-4AA60 + 6SL3210-1PE21-8UL0 и модулем Mitsubishi CM150DY-24A + MDS-D-SVJ3-07NA. Основные различия представлены ниже:
| Параметр | ABB FS225R12KE3/AGDR-71C | Siemens 1LA2131-4AA60 + 6SL3210-1PE21-8UL0 | Mitsubishi CM150DY-24A + MDS-D-SVJ3-07NA |
|---|---|---|---|
| Номинальный ток | 225 А | 200 А | 150 А |
| Номинальное напряжение | 1200 В | 1200 В | 1200 В |
| Максимальный импульсный ток | 600 А | 550 А | 450 А |
| Функции защиты | Перегрузка, перевышение напряжения, перегрев, короткое замыкание | Перегрузка, перевышение напряжения, короткое замыкание | Перегрузка, перегрев, короткое замыкание |
| Вес | 1.2 кг | 1.5 кг | 1.0 кг |
Из сравнения видно, что ABB FS225R12KE3/AGDR-71C превосходит аналогов по номинальному току (225 А) и максимальному импульсному току (600 А), что делает его более подходящим для высоконагруженных систем. В отличие от Mitsubishi, он имеет расширенный набор функций защиты (в том числе от перевышения напряжения), а по сравнению с Siemens — более компактный дизайн и меньший вес, что оптимизирует использование пространства. Для проектов с высокими требованиями к мощности и надежности ABB FS225R12KE3/AGDR-71C является предпочтительным выбором.
Советы по выбору и меры предосторожности
Советы по выбору
- Высоконагруженные системы: Если требуется управление устройством с током до 225 А и напряжением 1200 В, ABB FS225R12KE3/AGDR-71C является оптимальным решением благодаря своим мощностным характеристикам.
- Системы с требованиями к безопасности: При работе с критическим оборудованием, где важно комплексное защитное обеспечение, модуль подходит благодаря расширенным функциям защиты.
- Промышленные преобразователи ABB: Для интеграции в существующие системы на базе оборудования ABB модуль обеспечивает бесшовную совместимость и стабильную коммуникацию с контроллерами.
- Компактные электрощиты: Маленьшие габариты и вес делают модуль подходящим для установок с ограниченным пространством.
Меры предосторожности
- Правильная установка: Монтируйте модуль на теплоотвод с применением термопасты для эффективного отвода тепла; обеспечьте достаточное пространство для вентиляции (не менее 5 см вокруг корпуса).
- Контроль питания: Используйте стабильные источники питания для драйвера (15 В DC ± 10%); избегайте перепадов напряжения, которые могут повлиять на работу драйвера.
- Проверка соединений: Перед запуском проверьте надежность электрических соединений; убедитесь, что контакты не нагреваются и не имеют окисления.
- Регулярный мониторинг: Отслеживайте параметры работы (ток, температура) через контроллер; своевременно устраняйте причины перегрузок или перегрева.
- Сервисное обслуживание: Раз в год проводите диагностику в авторизованных центрах ABB; заменяйте модуль при обнаружении повреждений корпуса, отклонений от технических параметров или неисправностей в работе драйвера. Используйте только оригинальные запчасти при ремонте.
