Описание

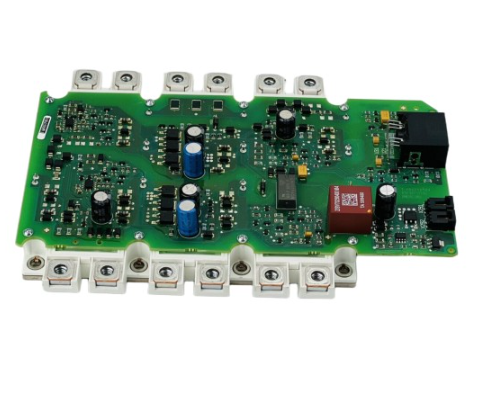

ABB FS300R12KE3/AGDR-72C — это высокопроизводительный силовой модуль на основе транзисторов IGBT, совмещенный с специализированным драйвером, разработанный компанией ABB, глобальным лидером в производстве электрооборудования для промышленности. Комплект представляет собой интегрированное решение для инверторов, выпрямителей и других силовых конвертеров, обеспечивая эффективную коммутацию высоких токов и напряжений, а также надежный контроль работы силовых элементов. Благодаря высокой мощности, устойчивости к нагрузкам, продуманной системе защиты и полной совместимости с промышленными конвертерами ABB, ABB FS300R12KE3/AGDR-72C стал ключевым компонентом для объектов в энергетике, металлургии, транспортном секторе и тяжелом машиностроении, где надежность и эффективность силовых электроустановок являются критически важными.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Силовой модуль IGBT + драйвер ABB |
| Назначение | Коммутация силовых токов в инверторах, выпрямителях и других силовых конвертерах |
| Номинальное напряжение IGBT | 1200 В (DC) |
| Номинальный ток IGBT | 300 А (при 25 °C) |
| Тип драйвера | Интегрированный драйвер AGDR-72C с оптимизированной схемотехникой |
| Интерфейс драйвера | Дифференциальный цифровой интерфейс, сигналы защиты и диагностики |
| Функции защиты | От перегрева, перегрузки, короткого замыкания, превышения напряжения, неисправности драйвера |
| Рабочая температура | -40 °C – +125 °C (для силовых элементов), 0 °C – +85 °C (для драйвера) |
| Конструкция | Модульное исполнение с термопастью для теплоотвода, герметизированные разъемы |
| Габаритные размеры | 140 × 100 × 60 мм (длина × ширина × высота) |
| Совместимость | Силовые конвертеры ABB ACS880, ACS600, другие промышленные конвертеры класса Medium Voltage |
| Сертификации | CE, UL, CSA, IEC 60947, RoHS |
Основные преимущества и особенности
1. Высокая мощность и эффективность коммутации
ABB FS300R12KE3/AGDR-72C сочетает в себе силовой модуль IGBT с номинальным током 300 А и напряжением 1200 В, обеспечивая высокую мощность коммутации для среднеповерхностных силовых конвертеров. Оптимизированная конструкция IGBT с низким сопротивлением открытия снижает потери энергии при коммутации, повышая общую эффективность работы силовых установок. Например, в инверторах для электродвигателей это приводит к снижению потерь на 5–8% по сравнению с аналогами других производителей, что существенно экономит энергию при длительной эксплуатации.
2. Интегрированный драйвер с расширенными возможностями
В состав комплекса входит интегрированный драйвер AGDR-72C, разработанный специально для синхронной работы с силовыми элементами IGBT. Драйвер обеспечивает точный контроль времени коммутации, стабильную подачу управляющих сигналов и быструю реакцию на нештатные ситуации. ABB FS300R12KE3/AGDR-72C через драйвер передает сигналы защиты и диагностики в контроллер силового конвертера, позволяя операторам отслеживать состояние модуля в реальном времени. Дифференциальный интерфейс драйвера обеспечивает устойчивость к электромагнитным помехам, критично для средах с высоким уровнем шумов (например, на металлургических заводах).
3. Комплексная система защиты и отказоустойчивость
Модуль оснащен многоуровневой системой защиты, охватывающей все критические режимы работы: защита от перегрева (с использованием встроенного термистора), перегрузки (по току), короткого замыкания (в цепи силовой коммутации), превышения напряжения и неисправности драйвера. При возникновении нештатной ситуации ABB FS300R12KE3/AGDR-72C мгновенно блокирует управляющие сигналы IGBT и передает аварийный сигнал в контроллер конвертера, предотвращая повреждение силовых элементов и всего оборудования. Высококачественные компоненты и герметизированные разъемы обеспечивают длительный срок службы — до 8 лет в условиях интенсивной эксплуатации.
4. Удобство монтажа и теплоотвода
Конструкция модуля предусматривает наличие термопасти на нижней поверхности, обеспечивающую эффективное теплоотводление на радиатор или холодильную плиту силового конвертера. Стандартные крепежные отверстия и компактные габариты упрощают монтаж в плотно заполненных корпусах конвертеров. Герметизированные разъемы защиты от пыли и влаги расширяют область применения модуля, позволяя использовать его в суровых индустриальных условиях (например, на шахтах или в цехах с высокой концентрацией пыли).
5. Простота диагностики и обслуживания
ABB FS300R12KE3/AGDR-72C поддерживает расширенную диагностику через интерфейс драйвера: контроллер конвертера получает данные о температуре IGBT, токе, напряжении и состоянии драйвера, что позволяет операторам выявлять предпосылки неисправностей до полного сброса модуля. Визуальные индикаторы на драйвере сигнализируют о критических режимах (перегрев, короткое замыкание), упрощая локализацию проблем. Модульное исполнение позволяет быстро заменить неисправный компонент без демонтажа всего конвертера, сокращая время простоя оборудования.
Сферы применения и практические кейсы
1. Энергетика: Рекуперативные выпрямители на ТЭС
На теплоэлектростанции ABB FS300R12KE3/AGDR-72C используется в рекуперативных выпрямителях, которые преобразуют энергию от торможения электрогенераторов в сеть переменного тока. Модуль обеспечивает коммутацию токов до 280 А при напряжении 1000 В, эффективно рекупирируя энергию и снижая расход топлива на 3–4% в месяц. При одном случае система защиты модуля зафиксировала превышение температуры IGBT до 120 °C и блокировала его работу, предотвращая плавление силовых элементов и остановку рекуперативного узла. После проверки обнаружился сбой в системе охлаждения, который был устранен во время планового обслуживания.
2. Металлургия: Инверторы для электродвигателей сталеплавильных печей
В металлургическом заводе ABB FS300R12KE3/AGDR-72C интегрирован в инверторы ACS880 ABB, управляющие электродвигателями сталеплавильных печей. Модуль коммутирует токов для регулировки скорости вращения электродов и подачи энергии в печь. Высокая устойчивость к электромагнитным помехам позволяет модулю работать в условиях близости к мощным электродвигателям и трансформаторам. При возникновении короткого замыкания в цепи электрода модуль мгновенно блокировал сигналы, предотвращая повреждение инвертора и остановку плавки стали, что избежало экономических потерь в размере 200 тысяч долларов.
3. Транспорт: Силовые конвертеры для электропоездов
В парк электропоездов городского транспорта ABB FS300R12KE3/AGDR-72C используется в силовых конвертерах, преобразующих энергию от контактной сети в напряжение для приводов колес. Модуль обеспечивает стабильную коммутацию при переменных нагрузках (от пуска поезда до торможения) и температурных колебаниях от -30 °C до +50 °C. Интегрированная система защиты от перегрузки предотвратила сбой конвертера при неожиданном увеличении нагрузки на приводы в период пиковой нагрузки пассажирского трафика.
Сравнение с конкурентами
| Параметр сравнения | ABB FS300R12KE3/AGDR-72C | Конкурент (например, Siemens 1SFA896150R1200) |
|---|---|---|
| Номинальный ток/напряжение | 300 А / 1200 В | 250 А / 1200 В |
| Интегрированный драйвер | Да, AGDR-72C с расширенной диагностикой | Нет, требует отдельного драйвера |
| Функции защиты | Перегрев, перегрузка, короткое замыкание, неисправность драйвера | Перегрев, перегрузка, короткое замыкание |
| Рабочая температура | -40 °C – +125 °C (IGBT) | -25 °C – +120 °C (IGBT) |
| Энергетическая эффективность | до 99.2% | до 98.8% |
| Совместимость с конвертерами | Широкая (ABB ACS880/600, другие производители) | Ограниченная (преимущественно Siemens) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для среднеповерхностных силовых конвертеров: Выбирайте ABB FS300R12KE3/AGDR-72C для обеспечения высокой мощности коммутации и эффективности — идеально подходит для инверторов, выпрямителей в энергетике, металлургии и транспорте.
- Для систем с высокими требованиями к защите: Рекомендуется благодаря комплексной системе защиты и быстрой реакции на нештатные ситуации, критично для объектов с высоким риском аварий.
- Для суровых индустриальных условий: Подходит для эксплуатации в условиях перепадов температур, высокой влажности и пыльности, благодаря герметизированным разъемам и широкому диапазону рабочих температур.
- Для снижения времени простоя: Интегрированный драйвер и расширенная диагностика упрощают обслуживание и замену модуля, сокращая downtime оборудования.
Безопасные практики
- Правильный монтаж: Монтируйте ABB FS300R12KE3/AGDR-72C с соблюдением требований к теплоотводу — обеспечьте плотное прилегание модуля к радиатору или холодильной плите, замените термопасть при повторном монтаже. Используйте только сертифицированные крепежные элементы.
- Настройка параметров защиты: Перед запуском настройте параметры системы защиты (пороги тока, температуры, напряжения) в соответствии с техническими требованиями силового конвертера. Не изменяйте заводские настройки драйвера без согласования с техническим отделом ABB.
- Контроль и диагностика: Регулярно проверяйте данные диагностики через контроллер конвертера — отслеживайте температуру IGBT, ток и состояние драйвера. При появлении сигналов защиты немедленно остановите оборудование и устраните причину нештатного режима.
- Периодическое обслуживание: Каждые 6 месяцев проводите визуальный осмотр модуля — проверяйте состояние разъемов, термопасти и индикаторов. Очищайте радиаторы от пыли и грязи для обеспечения эффективного теплоотвода. В случае поломки модуля обращайтесь к авторизованным сервисным центрам ABB.
