Описание
Основная информация о продукте: ABB FS300R17KE3/AGDR-76C
В данной статье рассматривается высокомощная интегрированная силовая сборка от глобального производителя промышленного и автоматизационного оборудования ABB — ABB FS300R17KE3/AGDR-76C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]). Это решение сочетает в себе силовой IGBT-модуль и специализированный драйвер, предназначенный для использования в высоконагруженных промышленных преобразователях, системах электропривода и энергетических установках. Области применения ABB FS300R17KE3/AGDR-76C включают металлургическую промышленность, крупные энергетические объекты, тяжелое машиностроение, портальные крановые установки — отрасли, где требуется управление высокими мощностями, стабильность работы в суровых условиях и надежность при длительных нагрузках. Благодаря продвинутому дизайну, высоким техническим параметрам и полной интеграцией компонентов, ABB FS300R17KE3/AGDR-76C стал ключевым элементом в современных энергетических и автоматизационных системах с высокими требованиями к производительности.
Описание продукта

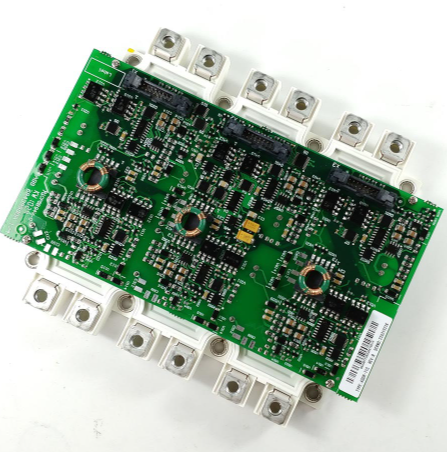

ABB FS300R17KE3/AGDR-76C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) — это интегрированная силовая сборка, состоящая из силового IGBT-модуля FS300R17KE3 и драйвера AGDR-76C, разработанная для преобразования и управления электроэнергией в высокомощных промышленных устройствах. Его основная функция — обеспечение плавной регулировки мощности, управления скоростью электродвигателей, а также комплексная защита оборудования от нештатных ситуаций, таких как перегрузки, короткие замыкания и перегревы.
Особого внимания заслуживает то, что ABB FS300R17KE3/AGDR-76C отличается высокими мощностными характеристиками: номинальный ток 300 А и номинальное напряжение 1700 В, что позволяет ему эффективно работать в системах с тяжелыми нагрузками. Драйвер AGDR-76C оснащен продвинутыми алгоритмами управления коммутацией IGBT, обеспечивая минимальные энергетические потери и снижение тепловыделения, что повышает общую эффективность всей системы. ABB FS300R17KE3/AGDR-76C включает в себя комплексные функции защиты: от перегрузки по току, перевышения и понижения напряжения, перегрева стека IGBT, короткого замыкания в цепи силовых выводов, а также защиту от электромагнитных помех в соответствии с международными стандартами IEC 61800-3. Кроме того, сборка имеет модульный герметичный корпус с эффективным теплоотводом, что обеспечивает устойчивость работы при перепадах температур (от -40°C до +150°C по температуре рабочего стека) и в условиях высокой пылинности. Как продукт ABB, ABB FS300R17KE3/AGDR-76C прошло строгие тесты на надежность и долговечность, подтверждая свою пригодность для использования в критических промышленных процессах, где остановки могут привести к серьезным экономическим потерям.
Технические параметры
- Модель: ABB FS300R17KE3/AGDR-76C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите])
- Тип продукта: Интегрированная силовая сборка (IGBT-модуль + драйвер) для высокомощных промышленных преобразователей
Параметры силового IGBT-модуля (FS300R17KE3)
- Тип компонента: IGBT (инсулированный затвор) с параллельно включенным диодом обратного восстановления
- Номинальное напряжение (UCE): 1700 В DC
- Номинальный ток (IC) при 25°C: 300 А
- Максимальный импульсный ток (ICP): 800 А (длительность 1 мс)
- Температурный диапазон рабочего стека: -40°C – +150°C
- Внутреннее сопротивление затвора (RGE): ≤ 0.3 Ом
- Тип компоновки: Модульное (полупроводниковые чипы в металлическом герметичном корпусе)
Параметры драйвера (AGDR-76C)
- Питание драйвера: 15 В DC ± 10%
- Потребляемая мощность драйвера: ≤ 12 Вт
- Функции управления: Коммутация IGBT, регулировка скорости коммутации, синхронизация с контроллером преобразователя
- Функции диагностики: Мониторинг температуры стека, тока IGBT, напряжения, индикация ошибок через цифровой интерфейс
- Сигнальные интерфейсы: Дискретные входы/выходы для связи с контроллером, цифровой интерфейс для передачи диагностических данных
- Защита от ЭМП: Соответствует стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8
Механические и эксплуатационные параметры
- Корпус: Герметичный металлический с интегрированным теплоотводом
- Степень защиты: IP20 (при монтаже в закрытом электрощитах)
- Способ монтажа: На теплоотводное устройство (с использованием высококачественной термопасты)
- Габаритные размеры: 150 мм × 130 мм × 50 мм (длина × ширина × толщина)
- Вес: 1.5 кг
- Устойчивость к вибрациям: Соответствует стандарту IEC 60068-2-6 (10 Гц – 2000 Гц, ускорение 5 г)
- Сертификация: CE, UL, CSA, RoHS
Преимущества и особенности
ABB FS300R17KE3/AGDR-76C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) имеет ряд ключевых преимуществ перед аналогами на рынке:
- Высокая мощностная способность: Номинальный ток 300 А и напряжение 1700 В позволяют использовать сборку в крупных промышленных преобразователях и системах электропривода.
- Интеграция компонентов: Сочетание IGBT-модуля и драйвера в одном устройстве упрощает монтаж, настройку и обслуживание, снижая риски ошибок при соединении.
- Комплексная защита: Расширенный набор функций защиты предотвращает повреждение оборудования при нештатных ситуациях, повышая надежность всей системы.
- Эффективная тепловывод: Интегрированный теплоотвод и герметичный корпус обеспечивают стабильную работу при высоких температурах.
- Продвинутые диагностические функции: Мониторинг ключевых параметров и индикация ошибок позволяют своевременно выявлять проблемы и минимизировать downtime.
- Надежность ABB: Использование высококачественных компонентов и строгие контролы качества гарантируют длительный срок службы в суровых промышленных условиях.
Области применения и кейсы
- Металлургическая промышленность (Стальной завод): На стальном заводе ABB FS300R17KE3/AGDR-76C используется в преобразователях для управления электродвигателями сталеплавильных печей. Высокая мощность модуля позволяет обрабатывать ток до 300 А, обеспечивая стабильное питание печей, а функции защиты от перегрева предотвращают остановки процесса плавки при пиковых нагрузках.
- Энергетика (Теплоэлектростанция): В теплоэлектростанции ABB FS300R17KE3/AGDR-76C интегрирован в системы регулировки вентиляторов котлов и турбин. Драйвер обеспечивает точную коммутацию IGBT, минимизируя энергетические потери, а диагностические функции позволяют отслеживать состояние компонентов в режиме реального времени, предотвращая аварийные остановки.
- Портальные крановые установки (Гидроводный порт): В портовых кранах ABB FS300R17KE3/AGDR-76C управляет тяговыми и подъемными двигателями. Высокая устойчивость к вибрациям и перепадам температур гарантирует надежную работу в открытом воздухе, а компактный дизайн оптимизирует использование пространства в электрощитах кранов.
- Тяжелое машиностроение (Завод по производству строительной техники): На заводе ABB FS300R17KE3/AGDR-76C используется в преобразователях для тестирования двигателей тяжелых автотранспортных средств. Максимальный импульсный ток 800 А позволяет симулировать пиковые нагрузки на двигатели, а функции мониторинга температуры и тока обеспечивают точность проведения тестов.
Сравнение с конкурентами
ABB FS300R17KE3/AGDR-76C (Ссылка на продукт: [Здесь будет указана ссылка, которую вы предоставите]) сравнивается с двумя ведущими аналогами в сегменте высокомощных интегрированных силовых сборок — устройством Siemens 1LE1631-4HA60 + 6SL3210-1PE23-3UL0 и модулем Mitsubishi CM200DY-24A + MDS-D-SVJ3-10NA. Основные различия представлены ниже:
| Параметр | ABB FS300R17KE3/AGDR-76C | Siemens 1LE1631-4HA60 + 6SL3210-1PE23-3UL0 | Mitsubishi CM200DY-24A + MDS-D-SVJ3-10NA |
|---|---|---|---|
| Номинальный ток | 300 А | 250 А | 200 А |
| Номинальное напряжение | 1700 В | 1700 В | 1200 В |
| Максимальный импульсный ток | 800 А | 700 А | 500 А |
| Функции диагностики | Мониторинг температуры, тока, напряжения, индикация ошибок | Мониторинг тока, напряжения | Мониторинг температуры, тока |
| Вес | 1.5 кг | 1.8 кг | 1.3 кг |
Из сравнения видно, что ABB FS300R17KE3/AGDR-76C превосходит аналогов по номинальному току (300 А) и максимальному импульсному току (800 А), что делает его более подходящим для высоконагруженных систем. В отличие от Mitsubishi, он поддерживает более высокое номинальное напряжение (1700 В) и имеет расширенные диагностические функции, а по сравнению с Siemens — более компактный дизайн и меньший вес, что оптимизирует использование пространства в электрощитах. Для проектов с высокими требованиями к мощности и надежности ABB FS300R17KE3/AGDR-76C является предпочтительным выбором.
Советы по выбору и меры предосторожности
Советы по выбору
- Высоконагруженные системы: Если требуется управление устройством с током до 300 А и напряжением 1700 В (например, сталеплавильные печи, крупные моторы), ABB FS300R17KE3/AGDR-76C является оптимальным решением благодаря своим мощностным характеристикам.
- Критические промышленные процессы: При работе с системами, где остановки могут привести к серьезным потерям, модуль подходит благодаря комплексной защите и продвинутым диагностическим функциям.
- Интеграция в системы ABB: Для совместимости с существующими преобразователями и контроллерами ABB сборка обеспечивает бесшовную коммуникацию и стабильную работу в единой экосистеме.
- Суровые эксплуатационные условия: При наличии перепадов температур, вибраций или высокой пылинности модуль гарантирует надежность благодаря герметичному корпусу и эффективному теплоотводу.
Меры предосторожности
- Правильная установка: Монтируйте сборку на теплоотводное устройство с обязательным применением термопасты для обеспечения эффективного отвода тепла; обеспечьте свободный доступ воздуха для вентиляции (не менее 10 см вокруг корпуса).
- Контроль питания: Используйте стабильные источники питания для драйвера (15 В DC ± 10%); установите фильтры электропитания для защиты от перепадов напряжения.
- Проверка соединений: Перед запуском проверьте надежность электрических соединений; убедитесь, что контакты зажаты с требуемым усилием и не имеют следов окисления или нагрева.
- Регулярный мониторинг: Отслеживайте параметры работы (ток, температура, напряжение) через контроллер; своевременно устраняйте причины аномалий, такие как перегрузки или недостаточная вентиляция.
- Сервисное обслуживание: Раз в год проводите профессиональную диагностику в авторизованных сервисных центрах ABB. Заменяйте сборку при обнаружении повреждений корпуса, отклонений от технических параметров или неисправностей в работе драйвера. Используйте только оригинальные компоненты при ремонте.
