Описание
Общая характеристика продукта

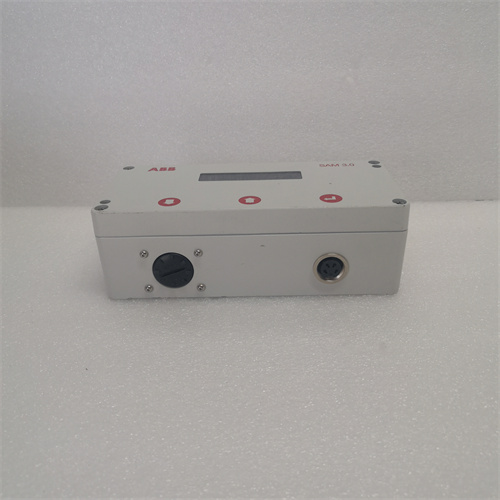

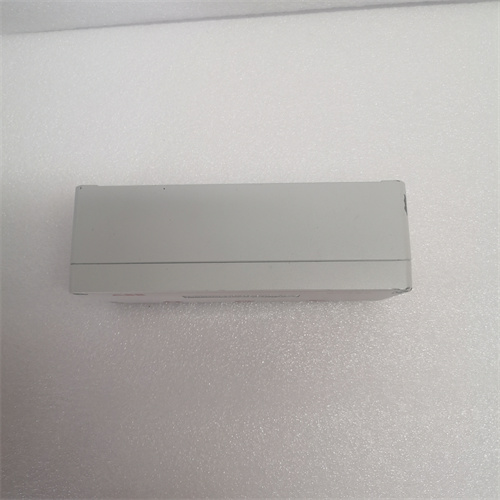

Первым делом рассмотрим цифровой выходной модуль от бренда ABB — модель GCB6422C, предназначенный для управления электромагнитными клапанами, реле и другими исполнительными устройствами в системах промышленной автоматизации. Это устройство является частью серии модулей для контроллеров ABB AC 800M, обеспечивая надежное управление дискретными сигналами в энергетике, металлургии, химической промышленности и системах водоподготовки.
ABB GCB6422C оснащен 16 независимыми выходами с защитой от перегрузок и коротких замыканий, что делает его устойчивым к небрежным действиям при монтаже или эксплуатации. Благодаря поддержке промышленных протоколов (PROFIBUS DP) модуль легко интегрируется с существующими системами автоматизации, обеспечивая передачу команд в реальном времени без задержек.
Особенно стоит отметить, что ABB GCB6422C изготовлен из огнезащитных материалов (класс пожарной безопасности A2) и имеет повышенную электромагнитную совместимость (EMC), что гарантирует стабильную работу в условиях интенсивных электромагнитных помех — типичных для крупных промышленных установок. Полную информацию о ABB GCB6422C — включая руководства по настройке и схемы подключения — можно найти по ссылке: [ссылка на продукт ABB GCB6422C] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB GCB6422C (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB GCB6422C]):
-
Характеристики выходов:
- Тип устройства — цифровой выходной модуль для PLC;
- Количество каналов — 16 (индивидуально изолированные);
- Тип выходов — реле (NC/NO контакты);
- Максимальное напряжение на выходе — 250 В АС / 30 В ДС;
- Максимальный ток на выходе — 5 А (постоянный), 10 А (пиковый, до 10 с);
- Время срабатывания реле — ≤10 мс.
-
Электронные характеристики:
- Питание — DC 24 В (20–28 В);
- Потребляемый ток — ≤150 мА;
- Изоляция — 2500 В АС (между каналами, между каналами и шиной данных);
- Протокол связи — PROFIBUS DP (скорость передачи до 12 Мбит/с).
-
Эксплуатационные характеристики:
- Материал корпуса — жаропрочный пластик с металлическими вставками;
- Класс пожарной безопасности — A2 (негорючий);
- Температурный диапазон эксплуатации — -25 °C до +70 °C;
- Уровень влажности — 5–95% (без конденсации);
- Среднее время между отказами (MTBF) — ≥250 000 часов.
Преимущества и особенности
- Надежность и защита: ABB GCB6422C оснащен индивидуальной защитой каждого канала от перегрузок и коротких замыканий, что предотвращает повреждение модуля при неисправностях в исполнительных устройствах. Это особенно важно для систем с критическими процессами, где остановка может привести к большим потерям.
- Гибкость подключения: 16 изолированных релевых выходов с поддержкой как переменного, так и постоянного тока позволяют управлять различными типами нагрузок — от электромагнитных клапанов до ламп индикации и мелких двигателей.
- Высокая электромагнитная совместимость: Модуль стабильно работает в условиях сильных электромагнитных помех (например, рядом с мощными двигателями или трансформаторами), что критично для металлургических и энергетических установок.
- Легкость интеграции: Совместимость с контроллерами ABB AC 800M и поддержка PROFIBUS DP обеспечивают автоматическую конфигурацию через программное обеспечение ABB Control Builder, сокращая время наладки.
- Долговечность: Высококачественные реле с ресурсом до 100 000 циклов и корпус из огнезащитных материалов гарантируют длительный срок службы ABB GCB6422C даже в агрессивных условиях. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB GCB6422C].
Примеры применения в отраслях
Модуль ABB GCB6422C широко используется в системах с требуемым надежным управлением дискретными нагрузками:
- Энергетика (гидроэлектростанции): В гидроэлектростанциях ABB GCB6422C управляет электромагнитными клапанами в системах охлаждения турбин, открывая/закрывая их по сигналам контроллера AC 800M. Защита от перегрузок предотвращает повреждение модуля при заедании клапанов. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB GCB6422C].
- Химическая промышленность (реакторы): В реакторах для производства фармацевтических препаратов модуль управляет электроприводами вентиляционных клапанов, регулируя поток воздуха и поддерживая стабильные условия синтеза.
- Водоподготовка (очистные сооружения): На очистных станциях ABB GCB6422C управляет насосами и затворами, координируя их работу с датчиками уровня воды и обеспечивая непрерывность процесса очистки.
Сравнение с конкурентами
Сравним ABB GCB6422C с аналогичными цифровыми модулями (Siemens SM 322, Rockwell Allen-Bradley 1756-OB16E, Schneider Electric Modicon M340):
| Параметр | ABB GCB6422C | Siemens SM 322 | Rockwell 1756-OB16E |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Максимальный ток на выходе | 5 А (постоянный), 10 А (пиковый) | 2 А (постоянный), 6 А (пиковый) | 3 А (постоянный), 8 А (пиковый) |
| Протоколы связи | PROFIBUS DP | PROFINET | EtherNet/IP |
| MTBF | ≥250 000 часов | ≥200 000 часов | ≥220 000 часов |
ABB GCB6422C выделяется более высоким токовым запасом и длительным MTBF, что делает его предпочтительным для систем с мощными нагрузками и требованиями к долговечности. Дополнительное сравнение по ссылке: [ссылка на продукт ABB GCB6422C].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с нагрузками до 5 А (постоянный ток) — ABB GCB6422C с его высоким токовым запасом идеально подходит, в отличие от модулей с более низкими параметрами.
- В условиях сильных электромагнитных помех — высокая EMC-марка модуля гарантирует стабильность, что важно для металлургии и энергетики.
- При интеграции с контроллерами ABB AC 800M — полная совместимость и поддержка PROFIBUS DP упрощают внедрение, сокращая время настройки. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB GCB6422C].
-
Предостережения:
- Не превышайте максимальный ток на выходах: Превышение 5 А (постоянный) или 10 А (пиковый) может привести к перегоранию реле ABB GCB6422C.
- Соблюдайте полярность при подключении нагрузок на постоянном токе: Нарушение может повредить контакты реле.
- Регулярно проверяйте состояние контактов: Износ контактов (после 100 000 циклов) снижает надежность, поэтому их рекомендуется заменить.
- Монтируйте модуль в шкафах с температурой не выше +70 °C: Провышение температуры сокращает срок службы реле и электроники.
