Описание
Общая характеристика продукта

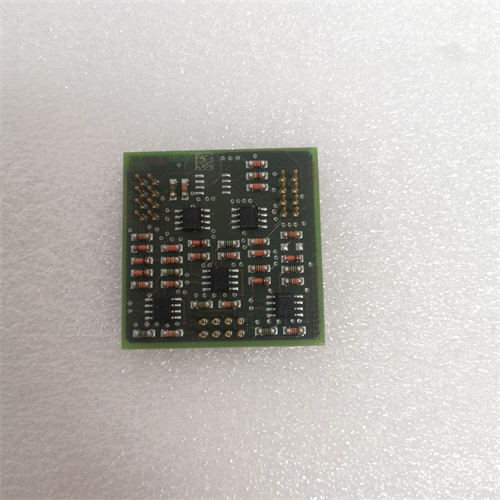

Первым делом рассмотрим модуль интерфейса от бренда ABB — модель GD9924BE HIEE401091R0002, предназначенный для обеспечения совместимости между различными компонентами систем автоматизации, включая контроллеры PLC, датчики и исполнительные устройства. Это устройство является частью серии промышленных интерфейсов ABB, обеспечивая надежную конвертацию сигналов и обмен данными в энергетике, металлургии и нефтегазовой промышленности, где требуется интеграция легаси-систем с современными контроллерами.
ABB GD9924BE HIEE401091R0002 поддерживает как аналоговые (4–20 мА, 0–10 В), так и цифровые (RS-485) сигналы, что позволяет преобразовывать данные между разными типами интерфейсов без потери точности. Благодаря высокой изоляции и защите от помех модуль стабильно работает в условиях интенсивных электромагнитных воздействий, типичных для крупных промышленных установок.
Особенно стоит отметить, что ABB GD9924BE HIEE401091R0002 изготовлен из огнезащитных материалов и имеет компактную конструкцию для монтажа на рельс DIN, что упрощает его интеграцию в шкафы автоматизации с ограниченным пространством. Полную информацию о ABB GD9924BE HIEE401091R0002 — включая руководства по настройке и схемы подключения — можно найти по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB GD9924BE HIEE401091R0002 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002]):
-
Характеристики сигналов:
- Тип устройства — модуль интерфейсный с конвертацией сигналов;
- Количество аналоговых входов — 4 (4–20 мА, 0–10 В);
- Количество аналоговых выходов — 4 (4–20 мА, 0–10 В);
- Цифровой интерфейс — RS-485 (Modbus RTU);
- Точность конвертации — ±0.1% от полного диапазона;
- Изоляция сигналов — 2500 В АС (между входами/выходами и шиной данных).
-
Электронные характеристики:
- Питание — DC 24 В (18–30 В);
- Потребляемый ток — ≤100 мА;
- Защита — от короткого замыкания, перегрузки и обратной полярности;
- Скорость передачи по RS-485 — 9600–115200 бод.
-
Эксплуатационные характеристики:
- Материал корпуса — жаропрочный пластик с металлическими вставками;
- Класс защиты — IP20 (для монтажа в шкафу);
- Температурный диапазон эксплуатации — -10 °C до +60 °C;
- Уровень влажности — 5–95% (без конденсации);
- Среднее время между отказами (MTBF) — ≥200 000 часов.
Преимущества и особенности
- Гибкая конвертация сигналов: ABB GD9924BE HIEE401091R0002 позволяет преобразовывать аналоговые сигналы (4–20 мА, 0–10 В) в цифровые (Modbus RTU) и наоборот, что критично для интеграции старых датчиков с современными контроллерами PLC, которые поддерживают только цифровые протоколы.
- Высокая точность: Точность конвертации ±0.1% гарантирует, что данные от сенсоров температуры, давления или уровня не искажаются при передаче, что важно для систем с требованиями к микропрецизии (например, в химических реакторах).
- Защита от внешних воздействий: Модуль защищен от коротких замыканий, перегрузок и электромагнитных помех, что делает его устойчивым в агрессивных условиях — например, в цехах с высоким уровнем пыли или рядом с мощными двигателями.
- Легкость интеграции: Монтаж на рельс DIN и компактные габариты упрощают установку ABB GD9924BE HIEE401091R0002 в плотно заполненных шкафах, не требуя дополнительного пространства.
- Совместимость с популярными протоколами: Поддержка Modbus RTU через RS-485 позволяет подключать модуль к большинству промышленных контроллеров (ABB AC 800M, Siemens S7, Allen-Bradley), сокращая время наладки. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002].
Примеры применения в отраслях
Модуль ABB GD9924BE HIEE401091R0002 широко используется в системах с необходимостью интеграции разных типов сигналов:
- Энергетика (гидроэлектростанции): В системах регулировки турбин ABB GD9924BE HIEE401091R0002 преобразует аналоговые сигналы от датчиков давления пара (4–20 мА) в цифровые данные для контроллера ABB AC 800M через Modbus RTU, обеспечивая точное регулирование мощности генерации. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002].
- Металлургия (стальные заводы): На прокатных станках модуль преобразует цифровые команды контроллера (Modbus) в аналоговые сигналы для гидравлических приводов валов (0–10 В), регулируя их скорость с высокой точностью.
- Нефтегазовая промышленность (нефтепроводы): В пунктах перекачки нефти ABB GD9924BE HIEE401091R0002 обрабатывает сигналы от датчиков уровня в баках (аналоговые) и передает их в систему мониторинга через RS-485, предотвращая переполнение.
Сравнение с конкурентами
Сравним ABB GD9924BE HIEE401091R0002 с аналогичными модулями интерфейсными (Siemens SITRANS TH100, Phoenix Contact MCR-SL-C-UI-UI, Rockwell Allen-Bradley 1756-OW16I):
| Параметр | ABB GD9924BE HIEE401091R0002 | Siemens SITRANS TH100 | Phoenix Contact MCR-SL-C-UI-UI |
|---|---|---|---|
| Аналоговые входы/выходы | 4/4 | 2/2 | 3/3 |
| Точность конвертации | ±0.1% | ±0.2% | ±0.15% |
| Цифровой протокол | Modbus RTU (RS-485) | Profibus PA | Modbus RTU |
| MTBF | ≥200 000 часов | ≥180 000 часов | ≥190 000 часов |
ABB GD9924BE HIEE401091R0002 выделяется большим количеством аналоговых каналов, высокой точностью и стабильностью, что делает его предпочтительным для систем с множеством сенсоров и требованием к надежности. Дополнительное сравнение по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с большим количеством аналоговых сигналов (до 4 входов/выходов) — ABB GD9924BE HIEE401091R0002 полностью покрывает эти нужды, не требуя дополнительных модулей.
- При интеграции легаси-систем с современными контроллерами — возможность конвертации аналогово-цифровых сигналов через Modbus RTU упрощает внедрение, в отличие от модулей с ограниченными протоколами.
- В условиях сильных электромагнитных помех — высокая изоляция (2500 В АС) гарантирует стабильность, что важно для металлургических и энергетических установок. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB GD9924BE HIEE401091R0002].
-
Предостережения:
- При подключении сигналов соблюдайте полярность: Нарушение может повредить защиту от обратной полярности ABB GD9924BE HIEE401091R0002.
- Не эксплуатируйте модуль при температуре выше +60 °C: Это снижает точность конвертации и может привести к преждевременному выходу из строя.
- Используйте экранированные кабели для RS-485: Неекранированные кабели могут искажать цифровые сигналы, особенно в условиях сильных помех.
- Регулярно проверяйте настройки скорости передачи (9600–115200 бод): Несовпадение скоростей с контроллером вызовет потерю данных.
