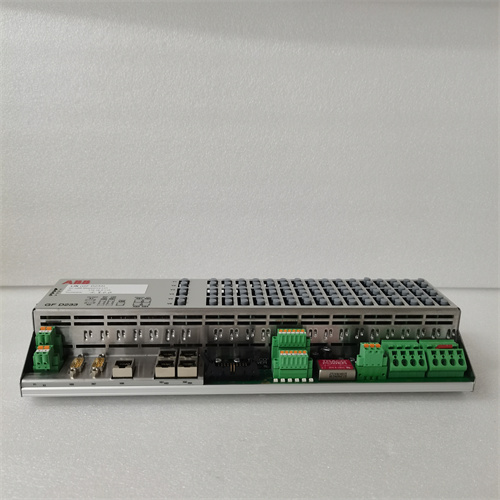

ABB GFD233A102 3BHE022294R0102

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB GFD233A102
• Артикул: 3BHE022294R0102
• Тип модуля: Модуль интерфейса цифровых сигналов / модуль ввода-вывода (ЦВВ)
• Тип сигналов: Цифровые входы (DI) и цифровые выходы (DO)
• Количество каналов:
  • Цифровые входы: 8 каналов (дифференциальные/одиночные)
  • Цифровые выходы: 8 каналов (релейные/тиристорные)
• Поддерживаемые протоколы связи:
  • Стандартные: Profibus DP/V1, Modbus RTU/TCP
  • Интеграция с системами ABB: Symphony Plus, AC 800M (через интерфейс IEC 61850)
• Тип цифровых входов:
  • Номинальное напряжение: 24 ВДЦ (диапазон 19,2–28,8 ВДЦ)
  • Тип сигнала: Совместим с сигналами PNP/NPN
  • Входной ток: Максимально 10 мА на канал
• Тип цифровых выходов:
  • Релейные контакты: Нормально разомкнутые (NO), максимальное напряжение 250 ВАС / 30 ВДЦ
  • Максимальный ток нагрузки: 5 А на канал (релейные), 2 А на канал (тиристорные)
  • Время срабатывания: Не более 10 мс (релейные), не более 1 мс (тиристорные)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%) / 110–230 ВАС (опционально)
• Потребляемый ток: Максимально 0,5 А при 24 ВДЦ; 0,3 А при 230 ВАС
• Температурный диапазон эксплуатации: -20 °C до +65 °C
• Степень защиты: IP20 (панельная установка на DIN-рейку, класс защиты от пыли и влаги)
• Совместимость с системами управления:
  • ABB: Symphony Plus, AC 800M, AC 500
  • Сторонние: Siemens S7-400/1500, Rockwell ControlLogix, Schneider Modicon M580
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²), защитные крышки
• Вес модуля: ≈ 0,4 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный расширенный диагностик: Мониторинг состояния каналов, напряжения питания, ошибок связи
  • Индикация статуса: LED-индикаторы для каждого канала (вход/выход), общая индикация питания и связи
  • Защита от электромагнитных помех (ЭМП): IEC 61000-4-2 (статика ±8 кВ), IEC 61000-4-4 (ЭМП ±2 кВ), IEC 61000-4-5 (импульсное напряжение ±4 кВ)
  • Поддержка горячего замены: При совместимости с системой управления ABB Symphony Plus
  • Защита от короткого замыкания: На всех каналах входа-выхода

Преимущества и особенности

• Универсальность интерфейса: Поддержка цифровых входов и выходов (релейных/тиристорных) и совместимость с протоколами Profibus DP/V1, Modbus TCP позволяет интегрировать ABB GFD233A102 (3BHE022294R0102) в различные автоматизированные системы, как от ABB, так и сторонние.
• Надежность в суровых условиях: Широкий температурный диапазон (-20 °C до +65 °C), усиленная защита от ЭМП и антикоррозийные компоненты делают модуль устойчивым к вибрациям, перепадам напряжения и агрессивным индустриальным средам (например, котельные, турбинные отделы электростанций).
• Отказоустойчивость и безопасность: Релейные выходы с высоким током нагрузки (до 5 А) и защита от короткого замыкания гарантируют безопасную работу с мощными исполнительными механизмами, а встроенный диагностик позволяет своевременно выявлять неисправности, предотвращая аварий.
• Простота интеграции и эксплуатации: Стандартная установка на DIN-рейку, разъемные клеммы и LED-индикация упрощают монтаж и настройку, а совместимость с сигналами PNP/NPN экономит время на адаптацию к существующим сенсорам.
• Совместимость с системами ABB: Оптимизированная интеграция с системами Symphony Plus и AC 800M через протокол IEC 61850 обеспечивает высокую скорость передачи данных и синхронность с другими компонентами автоматизации, что критично для энергетических объектов.

Области применения и примеры использования

• Энергетика (котлы и турбины): Управление и мониторинг вспомогательных систем котлов (нагреватели, вентиляторы, клапаны), сигнализация о состоянии турбинных узлов — ABB GFD233A102 (3BHE022294R0102) обрабатывает сигналы от датчиков температуры, давления и уровня, передавая команды на исполнительные механизмы и обеспечивая безопасность процессов.
• Тяжелая промышленность (металлургия, химическая промышленность): Контроль линии переработки, сигнализация о состоянии оборудования (конвееры, прессы, реакторы) — модуль стабильно работает в условиях высоких температур и вибраций, передавая точные цифровые сигналы в центральный контроллер.
• Водоканалы и очистные сооружения: Управление насосами, клапанами и фильтрами на очистных сооружениях, мониторинг уровня воды в резервуарах — ABB GFD233A102 (3BHE022294R0102) обеспечивает надежную коммуникацию между сенсорами и системой управления, оптимизируя работу водопровода.
• Промышленные котельные (гостиницы, заводы): Управление системами отопления, вентиляции и холодоснабжения (HVAC), сигнализация о неисправностях оборудования — модуль интегрируется с системами Building Management System (BMS), обеспечивая автоматизацию инженерных систем.
• Транспортная инфраструктура (железные дороги, порты): Сигнализация о состоянии железнодорожных сигналов, управления конвеерами в портах и терминалах — ABB GFD233A102 (3BHE022294R0102) работает в условиях переменного климата и высоких нагрузок, гарантируя надежность транспортных процессов.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMATIC ET 200SP DI8/DO8, Rockwell 1756-OW16I, Schneider TM5SDD16DT):
  • Более высокая мощность выходов: Релейные выходы с током до 5 А (против 2–3 А у конкурентов) позволяют управлять более мощными исполнительными механизмами без использования дополнительных контакторов.
  • Расширенная защита от ЭМП: Соответствие стандартам IEC 61000-4-2/-4/-5 делает модуль более устойчивым к индустриальным помехам, что критично для энергетических объектов.
  • Оптимизированная интеграция с ABB системами: Поддержка протокола IEC 61850 и совместимость с Symphony Plus обеспечивают более быструю передачу данных по сравнению с модулями, предназначенными для универсальной интеграции.
• В отличие от бюджетных модулей (например, Phoenix Contact PLCnext Control, WAGO 750-530):
  • Отказоустойчивость и долговечность: Использование высококачественных реле и антикоррозийных компонентов гарантирует длительную работу в суровых условиях, в то время как бюджетные модули предназначены для малозагруженных сред.
  • Расширенный диагностик: Мониторинг состояния каналов и ошибок связи позволяет своевременно выявлять неисправности, в то время как бюджетные решения имеют только базовые функции индикации.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB GFD233A102 (3BHE022294R0102) с типом сигналов сенсоров (PNP/NPN) и исполнительных механизмов (требуемый ток нагрузки) — техническая документация ABB содержит детальные спецификации на каналы входа-вывода.
• При подключении модуля используйте экранированные кабели для цифровых сигналов (длина не более 100 м для Profibus DP) и обеспечьте надежное заземление (сопротивление заземления не более 4 Ом) — это повышает устойчивость к электромагнитным помехам.
• При монтаже на DIN-рейку располагайте модуль на расстоянии не менее 20 см от мощных источников тепла (трансформаторы, резисторы) и влаги — это предотвращает перегрев и коррозию компонентов.
• Используйте только оригинальные кабели и крепежные элементы ABB — некачественные компоненты могут привести к нестабильной работе каналов, повреждению реле или потере защиты от короткого замыкания.
• Регулярно обновляйте прошивку модуля через официальный портал ABB (ABB Automation Builder) и проверяйте состояние каналов через систему управления — это поддерживает актуальность функциональности, исправляет ошибки и улучшает совместимость с новыми компонентами.
• Избегайте монтажа модуля в зонах с температурой за пределами указанного диапазона (-20 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
