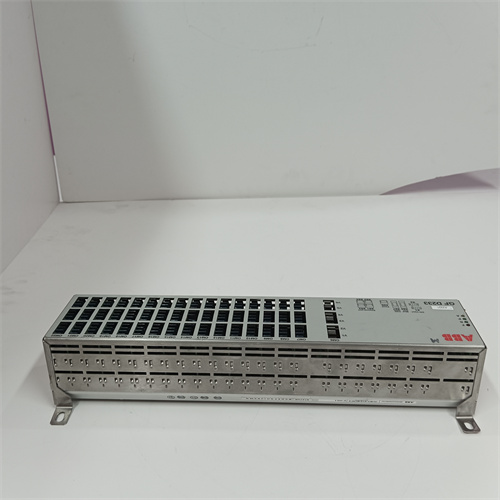

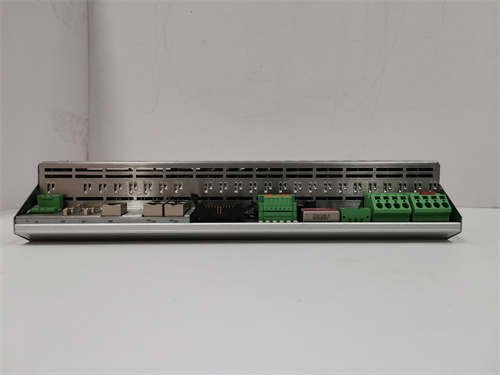

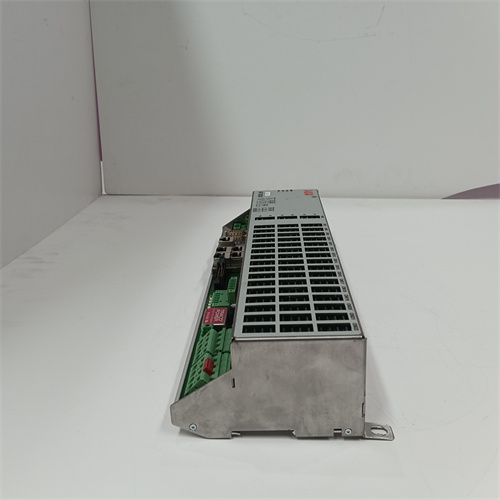

ABB GFD233A103 3BHE022294R0103

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: GFD233A103 3BHE022294R0103
• Тип модуля: Интеллектуальный модуль мониторинга и защиты (силовой)
• Мониторяемые параметры: Ток (3 фазы), напряжение (3 фазы), частота, температура (до 8 точек), уровень изоляции, мощность (активная/реактивная/полная), коэффициент мощности
• Диапазон измерения тока: 0–6000A (с использованием трансформаторов тока)
• Диапазон измерения напряжения: 0–1200V AC (3 фазы)
• Класс точности измерений: ±0.05% FS (для тока/напряжения), ±0.3% FS (для температуры)
• Количество каналов защиты: 12 настраиваемых каналов (перегрузка, короткое замыкание, несимметрия фаз, снижение/повышение напряжения, перегрев, потеря изоляции)
• Тип выходов защиты: Реле (5A/канал) + цифровые сигналы (PNP/NPN) + выходы для отключения силовых устройств
• Коммуникационные интерфейсы: IEC 61850 (Ed. 2.1), Profinet, Modbus TCP, Ethernet/IP, CANopen
• Степень защиты (IP): IP20 (при монтаже в закрытом шкафу)
• Работающий диапазон температур: -30°C до +80°C
• Потребляемый ток (управление): Максимум 1.5A при 24V DC
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам) + защита от статического разряда (±25kV)
• Встроенная память: 16GB для логирования событий и параметров
• Размеры (Ш×Г×В): 150×210×170 мм
• Вес: 3.8 кг
• Срок гарантии: 3 года

Преимущества и особенности

1. Комплексный мониторинг и высокая точность: ABB GFD233A103 3BHE022294R0103 контролирует все критические параметры силовых устройств с исключительной точностью (±0.05% FS для тока/напряжения), предоставляя достоверные данные для анализа состояния оборудования и предотвращения отказов.
2. Гибкая и расширенная защита: 12 настраиваемых каналов защиты позволяют адаптировать модуль к конкретным требованиям различных типов оборудования (генераторы, трансформаторы, кабели), обеспечивая индивидуальную защиту от широкого спектра аномалий.
3. Совместимость с современными системами: Поддержка протокола IEC 61850 (Ed. 2.1) и других промышленных протоколов гарантирует интеграцию с PLC, SCADA-системами и интеллектуальными субстанциями ABB, Siemens, Rockwell и другими ведущими брендами.
4. Мгновенная реакция и логирование: Время реакции каналов защиты ≤5мс позволяет быстро отключать оборудование при опасных ситуациях, а встроенная память (16GB) логирует все события и параметры, что облегчает анализ причин аварий и планирование технического обслуживания.
5. Мониторинг температуры в нескольких точках: Поддержка до 8 температурных сенсоров позволяет контролировать состояние критических узлов оборудования (например, валов генератора, обмотки трансформатора), предотвращая перегрев и повреждение.
6. Продленная гарантия и надежность: 3-летняя гарантия и использование высококачественных компонентов подтверждают долговечность модуля даже при круглосуточном режиме работы в тяжелых промышленных условиях.

Примеры применения в отраслях

• Энергетика (атомная): Мониторинг и защита генераторов, трансформаторов и распределительных устройств на атомных электростанциях — ABB GFD233A103 3BHE022294R0103 используется на объектах Росэнергоатом и Areva для обеспечения безопасности реакторных установок и предотвращения аварий.
• Металлургия: Защита силовых кабелей, трансформаторов и электродвигателей на металлургических заводах — применение на заводах НЛМК и Severstal для предотвращения отказов критического оборудования и снижения времени простоя.
• Энергетика (гидро): Мониторинг гидрогенераторов и системы передачи энергии на гидроэлектростанциях — ABB GFD233A103 3BHE022294R0103 помогает контролировать состояние оборудования в условиях переменных нагрузок и обеспечивает стабильность энергопотребления.
• Химическая промышленность: Защита силовых устройств в реакторах, смесителях и нагревательных системах — использование на заводах BASF и Dow Chemical для предотвращения пожаров и выбросов токсичных веществ.
• Транспортная инфраструктура: Защита распределительных щитов в крупных вокзалах, аэропортах и морских портах — ABB GFD233A103 3BHE022294R0103 обеспечивает безопасность электроснабжения и предотвращает нарушения работы транспортных систем.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Определите тип и параметры защищаемого оборудования: ABB GFD233A103 3BHE022294R0103 идеально подходит для генераторов, трансформаторов, силовых кабелей и распределительных устройств с высокими требованиями к точности мониторинга и надежности защиты.
   • Проверьте совместимость с вашей автоматической системой: Модуль поддерживает IEC 61850 (Ed. 2.1), что делает его оптимальным выбором для интеллектуальных субстанций; для старых систем подойдут Profinet или Modbus TCP.
   • Учтите условия эксплуатации: Если оборудование работает в условиях экстремальных температур (ниже -25°C или выше +70°C) или высокой влажности, ABB GFD233A103 3BHE022294R0103 — лучший выбор благодаря диапазону -30°C до +80°C и усиленной защите от помех.
2. Предостережения:
   • Перед монтажем и подключением отключите все источники питания (силовые и управляющие) — неисправное подключение может привести к повреждению модуля, аварии или травмам.
   • Настройте каналы защиты в строгом соответствии с техническими характеристиками защищаемого оборудования (не превышайте допустимые пределы тока, напряжения и температуры) — неправильная настройка может привести к ложным срабатываниям или неэффективной защите.
   • Монтируйте ABB GFD233A103 3BHE022294R0103 в закрытом шкафу с достаточным пространством для вентиляции (не менее 30 см между модулями и другими устройствами), особенно при работе в высоких температурах.
   • Используйте только сертифицированные трансформаторы тока/напряжения и температурные сенсоры, соответствующие классу точности модуля, чтобы гарантировать достоверность измерений.
   • Регулярно проверяйте состояние модуля, обновляйте прошивку через официальный портал ABB и архивируйте логи событий — это позволит поддерживать актуальность функциональности, выявлять потенциальные проблемы и продлить срок службы оборудования.
