Описание
- GFD233A103
1. Описание продукта

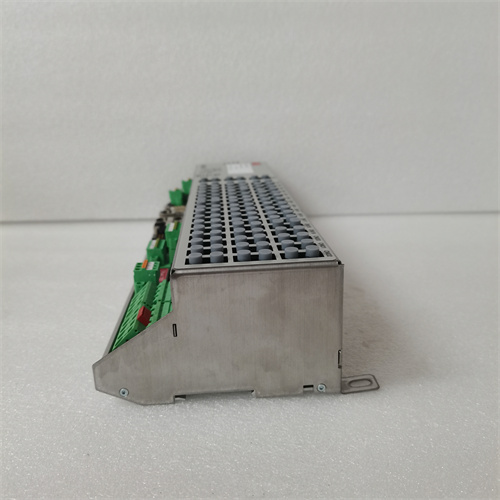

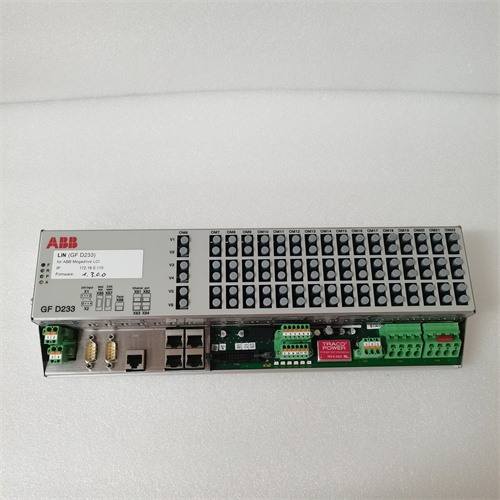

ABB GFD233A103 3BHE022294R0103 — это высокоточный модуль обработки сигналов и управления, разработанный компанией ABB для интеграции с системами автоматизации на основе ПЛК, который выступает ключевым компонентом для обеспечения стабильной работы промышленных установок. ABB GFD233A103 3BHE022294R0103 обладает расширенными возможностями по обработке аналоговых и цифровых сигналов, поддерживает интеграцию с ведущими линиями ПЛК ABB и оборудованием сторонних производителей, что делает его универсальным решением для сложных задач автоматизации. В сценариях эксплуатации, таких как управление энергетическими блоками, автоматизация металлургических производств и контроль нефтегазовых комплексов, ABB GFD233A103 3BHE022294R0103 демонстрирует исключительную устойчивость к электромагнитным помехам и экстремальным температурным режимам. Благодаря использованию высококачественных промышленных компонентов и продуманной конструкции, ABB GFD233A103 3BHE022294R0103 гарантирует непрерывную работу системы даже при длительных высоких нагрузках, становясь незаменимым элементом для модернизации старых комплексов и построения новых высокоэффективных систем автоматизации.2. Технические параметры продукта
- Тип интерфейса: Поддержка промышленных протоколов Profibus DP, Modbus TCP/IP и Ethernet/IP, обеспечивающая высокоскоростную передачу данных с ПЛК
- Конфигурация каналов: 8 каналов аналогового входа, 4 канала аналогового выхода, 16 каналов цифрового ввода/вывода (бидирекционных)
- Диапазон входных сигналов: Аналоговые сигналы 4-20 мА, 0-5 В, 0-10 В; цифровые сигналы 24 В DC (TTL/CMOS совместимые)
- Диапазон выходных сигналов: Аналоговые сигналы 4-20 мА, 0-10 В (точность 0.05%); цифровые сигналы 24 В DC, максимальный ток 3 А на канал
- Скорость передачи данных: До 100 Мбит/с для Ethernet/IP, до 12 Мбит/с для Profibus DP
- Рабочая температура: -30°C до +70°C, адаптирован к суровым промышленным условиям
- Питание: 24 В DC (допуск отклонения ±15%), низкое энергопотребление — до 15 Вт
- Защита: Класс защиты IP20 для корпуса, защита от короткого замыкания, перегрузки и перенапряжения на всех каналах
- Совместимость: Полностью совместим с ПЛК ABB AC500, AC800M, AC800PEC и популярными моделями ПЛК Siemens S7, Rockwell Allen-Bradley
3. Преимущества и особенности
- Высочайшая точность обработки сигналов: Погрешность измерения аналоговых сигналов не превышает 0.05%, что гарантирует точное считывание данных от высокоточных датчиков и предельно точное управление исполнительными механизмами через ПЛК.
- Многопротокольная поддержка: Поддержка трех ведущих промышленных протоколов позволяет интегрировать модуль в практически любые существующие системы автоматизации, без необходимости замены основного оборудования ПЛК.
- Экстремальная устойчивость: Широкий диапазон рабочих температур (-30°C до +70°C) и высокая устойчивость к электромагнитным помехам делают модуль подходящим для эксплуатации в металлургических цехах, нефтегазовых промыслах и северных энергетических установках.
- Горячее заменение (hot swap): Возможность замены модуля без остановки работы всей системы автоматизации минимизирует производственные простои и снижает финансовые потери при техническом обслуживании.
- Простота настройки и обслуживания: Интеграция с программным обеспечением ABB Control Builder Plus и наличие графического интерфейса настройки позволяют быстро настроить модуль даже специалистам с средним уровнем квалификации.
4. Области применения и практические примеры
4.1 Области применения
Широко используется в энергетике (управление гидроэлектростанциями, тепловыми блоками и солнечными электростанциями), металлургии (автоматизация процессов плавки и прокатки металла), нефтегазовой промышленности (контроль трубопроводов и перерабатывающих заводов), а также в химической промышленности для управления реакторными установками.4.2 Практические примеры
- Управление гидроэлектростанцией: На крупной гидроэлектростанции в Северной Европе ABB GFD233A103 3BHE022294R0103 интегрирован с ПЛК ABB AC800M для контроля уровня воды в резервуарах, скорости турбин и мощности генераторов. Высокая точность модуля позволяла оптимизировать работу турбин, увеличив общую эффективность станции на 7%.
- Автоматизация металлургического цеха: В сталелитейном заводе модуль используется для обработки сигналов от термодатчиков в плавильных печах и управления системами подачи сырья. Благодаря устойчивости к высоким температурам и электромагнитным помехам, модуль обеспечивает непрерывную работу, снизив количество аварийных остановок на 25%.
- Контроль нефтегазового трубопровода: На международном нефтегазовом трубопроводе ABB GFD233A103 3BHE022294R0103 используется для мониторинга давления и температуры нефти, а также для управления шлюзовыми станциями. Поддержка протокола Ethernet/IP обеспечивает реальное время передачи данных в центральный контрольный центр, предотвращая возможные аварии.
5. Сравнение с конкурентами
Параметр сравнения ABB GFD233A103 3BHE022294R0103 Конкурент (модуль обработки сигналов другой бренда) Погрешность аналоговых каналов 0.05% 0.2% Диапазон рабочих температур -30°C до +70°C -10°C до +55°C Поддерживаемые протоколы Profibus DP, Modbus TCP/IP, Ethernet/IP Только Modbus RTU Горячее заменение Поддерживается Не поддерживается Совместимость ПЛК ABB и сторонних производителей Только собственные ПЛК 6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Если вам нужен модуль с высокой точностью обработки сигналов для интеграции в сложные системы автоматизации с разными типами ПЛК, ABB GFD233A103 3BHE022294R0103 является идеальным решением, благодаря поддержке трех промышленных протоколов.
- Для эксплуатации в экстремальных условиях (низкие/высокие температуры, сильные электромагнитные помехи) этот модуль предпочтительнее конкурентов, так как его конструкция адаптирована к суровым промышленным средам.
- Если вы планируете модернизировать существующую систему автоматизации без остановки производства, модуль с поддержкой горячего замены ABB GFD233A103 3BHE022294R0103 минимизирует простои и снижает затраты на техническое обслуживание.
6.2 Меры предосторожности
- При установке модуля убедитесь, что напряжение питания соответствует диапазону 24 В DC ±15%, чтобы избежать повреждения электронных компонентов.
- При подключении сигнальных кабелей используйте экранированные провода с качественными заземлениями, чтобы снизить влияние электромагнитных помех на точность передачи данных.
- Не производите подключение или отключение модуля при включенном питании, если не активирована функция горячего замены, чтобы предотвратить короткое замыкание и повреждение ПЛК.
- Регулярно проверяйте состояние контактов и кабелей, очищайте модуль от пыли и грязи раз в квартал, чтобы предотвратить перегрев и снижение надежности работы.
