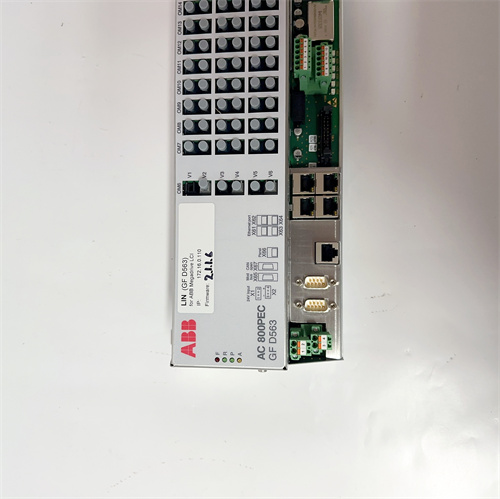

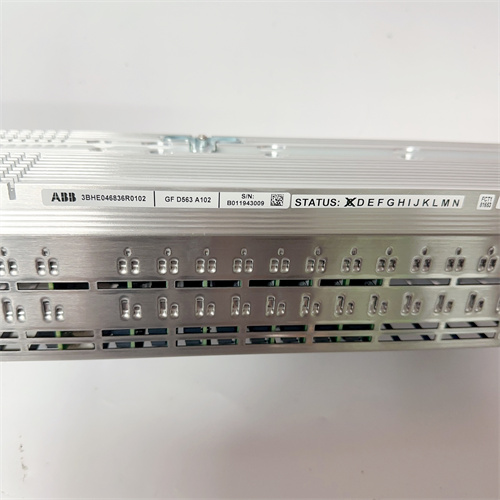

ABB GFD563 3BHE046836R0101

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB GFD563
• Артикул: 3BHE046836R0101
• Тип модуля: Модуль аналогового и цифрового ввода-вывода (АЦВВ)
• Комплектация каналов:
  • Аналоговые входы (AI): 8 каналов (дифференциальные)
  • Аналоговые выходы (AO): 4 канала
  • Цифровые входы (DI): 8 каналов
  • Цифровые выходы (DO): 4 канала
• Поддерживаемые протоколы связи:
  • Стандартные: Profibus DP/V1, Modbus RTU/TCP, IEC 61850
  • Интеграция с ABB системами: Symphony Plus, AC 800M (через интерфейс S800I/O)
• Аналоговые входы (AI):
  • Тип сигнала: Ток (4–20 мА), напряжение (0–10 В, ±5 В)
  • Разрешение: 16 бит
  • Точность: ±0,1% полного диапазона (при 25 °C)
  • Входное сопротивление: ≤250 Ом (для токовых сигналов), ≥1 МОм (для напряжевых)
• Аналоговые выходы (AO):
  • Тип сигнала: Ток (4–20 мА), напряжение (0–10 В)
  • Разрешение: 16 бит
  • Точность: ±0,1% полного диапазона (при 25 °C)
  • Максимальный выходной ток: 0,5 А (на канал)
• Цифровые входы (DI):
  • Номинальное напряжение: 24 ВДЦ (диапазон 19,2–28,8 ВДЦ)
  • Тип сигнала: PNP/NPN (совместимый)
  • Входной ток: ≤10 мА (на канал)
• Цифровые выходы (DO):
  • Тип: Релейные контакты (НО/НР)
  • Максимальное напряжение: 250 ВАС / 30 ВДЦ
  • Максимальный ток нагрузки: 5 А (на канал)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%) / 110–230 ВАС (опционально)
• Потребляемый ток: Максимально 1,0 А при 24 ВДЦ; 0,5 А при 230 ВАС
• Температурный диапазон эксплуатации: -20 °C до +65 °C
• Степень защиты: IP20 (панельная установка на DIN-рейку)
• Совместимость с системами:
  • ABB: Symphony Plus, AC 800M, AC 500
  • Сторонние: Siemens S7-400/1500, Rockwell ControlLogix, Schneider Modicon M580
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²), защитные крышки
• Вес модуля: ≈ 0,6 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный расширенный диагностик: Мониторинг каналов, питания, связи, ошибок сигнала
  • Индикация статуса: LED-индикаторы для каждого канала и общего состояния
  • Защита от ЭМП: IEC 61000-4-2 (±8 кВ), IEC 61000-4-4 (±2 кВ), IEC 61000-4-5 (±4 кВ)
  • Поддержка горячего замены: При совместимости с ABB Symphony Plus
  • Защита от короткого замыкания: На всех аналоговых и цифровых каналах

Преимущества и особенности

• Универсальность функционала: Комбинация аналоговых и цифровых каналов в одном модуле позволяет интегрировать ABB GFD563 (3BHE046836R0101) в сложные системы, где требуется обработка различных типов сигналов (с сенсоров, исполнительных механизмов), устраняя необходимость в нескольких специализированных модулях.
• Высокая точность аналоговой обработки: Разрешение 16 бит и точность ±0,1% для аналоговых каналов обеспечивают микропрецизионную передачу данных о температуре, давлении, уровне и других параметрах, критических для энергетических объектов и тяжелой промышленности.
• Надежность в суровых условиях: Широкий температурный диапазон (-20 °C до +65 °C), усиленная защита от ЭМП и антикоррозийные компоненты делают модуль устойчивым к вибрациям, перепадам напряжения и агрессивным средам (котельные, турбинные отделы, металлургические цеха).
• Универсальная интеграция: Поддержка протоколов Profibus DP/V1, Modbus TCP и IEC 61850 обеспечивает совместимость с системами ABB и сторонними ПЛК, упрощая внедрение в существующие автоматизированные решения.
• Простота эксплуатации и диагностики: Расширенный встроенный диагностик позволяет своевременно выявлять обрывы кабелей, перегрузки каналов и ошибки связи, а LED-индикация и разъемные клеммы упрощают монтаж, настройку и обслуживание.
• Отказоустойчивость: Защита от короткого замыкания, высококачественные релейные выходы и соответствие международным стандартам безопасности гарантируют длительную работу без поломок в критических процессах.

Области применения и примеры использования

• Энергетика (электростанции, котлы): Мониторинг и управление параметрами котлов (температура топлива, давление пара, уровень воды), турбин (скорость вращения, нагрузка) и вспомогательных систем — ABB GFD563 (3BHE046836R0101) обрабатывает аналоговые сигналы от сенсоров и передает цифровые команды на исполнительные механизмы, обеспечивая безопасность и эффективность энергетических процессов.
• Тяжелая промышленность (металлургия, химическая промышленность): Контроль линий переработки металлов (температура плавки, скорость прокатки), химических реакторов (концентрация компонентов, давление) — модуль стабильно работает в условиях высоких температур и вибраций, передавая точные данные в центральный контроллер.
• Водоканалы и гидроэнергетика: Управление насосными станциями, регулирующими клапанами на гидроэлектростанциях, мониторинг уровня воды в резервуарах — ABB GFD563 (3BHE046836R0101) обеспечивает надежную коммуникацию между сенсорами и системой управления, оптимизируя работу водных ресурсов.
• Транспортная инфраструктура (порты, аэропорты): Управление грузоподъемным оборудованием (краны, конвееры), сигнализация о состоянии транспортных линий — модуль обрабатывает цифровые сигналы от датчиков положения и аналоговые сигналы от датчиков нагрузки, гарантируя безопасность и эффективность логистических процессов.
• Промышленные котельные и ЖКХ: Автоматизация систем отопления, вентиляции и холодоснабжения (HVAC) в крупных зданиях, мониторинг параметров тепловых сетей — ABB GFD563 (3BHE046836R0101) интегрируется с системами Building Management System (BMS), обеспечивая энергоэффективность и комфортные условия.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMATIC ET 200SP AI8/DO8, Rockwell 1756-OF8I, Schneider TM5SDM16AI):
  • Более универсальная комплектация: Комбинация 8 аналоговых входов, 4 аналоговых выходов, 8 цифровых входов и 4 цифровых выходов делает ABB GFD563 (3BHE046836R0101) более функциональным, чем модули-конкуренты с ограниченным набором каналов.
  • Высокая точность аналоговых каналов: Точность ±0,1% и разрешение 16 бит превосходят показатели большинства конкурентов (±0,2%–±0,5%), что критично для энергетических объектов.
  • Расширенная защита и отказоустойчивость: Защита от ЭМП по стандартам IEC 61000-4-2/-4/-5 и поддержка горячего замены делают модуль более надежным для критических приложений.
• В отличие от бюджетных модулей (Phoenix Contact ILC 2050 BI, WAGO 750-881):
  • Производительность и надежность: Использование высококачественных компонентов и расширенная диагностика гарантируют длительную работу в суровых условиях, в то время как бюджетные модули предназначены для малозагруженных сред.
  • Совместимость с промышленными системами: Поддержка протоколов IEC 61850 и Profibus DP/V1 позволяет интегрировать модуль в крупные автоматизированные системы, в то время как бюджетные решения имеют ограниченную совместимость.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB GFD563 (3BHE046836R0101) с типом сигналов сенсоров (аналоговый/цифровой) и требованиями к токовому току исполнительных механизмов — техническая документация ABB содержит детальные спецификации на каналы.
• При подключении аналоговых сигналов (4–20 мА) используйте дифференциальные соединения и экранированные кабели с длиной не более 100 м — это предотвращает искажения сигналов и потерю точности. Для цифровых сигналов рекомендуется использовать кабели с тремя экранами для защиты от ЭМП.
• При монтаже на DIN-рейку располагайте модуль на расстоянии не менее 30 см от мощных источников тепла (трансформаторы, резисторы) и влаги — это предотвращает перегрев и коррозию компонентов. Обеспечьте надежное заземление (сопротивление не более 4 Ом) для повышения устойчивости к электромагнитным полям.
• Используйте только оригинальные кабели и крепежные элементы ABB — некачественные компоненты могут привести к нестабильной работе каналов, повреждению реле или потере защиты от короткого замыкания.
• Регулярно обновляйте прошивку модуля через официальный портал ABB (ABB Automation Builder) и проверяйте состояние каналов через систему управления — это поддерживает актуальность функциональности, исправляет ошибки и улучшает совместимость с новыми компонентами.
• Избегайте монтажа модуля в зонах с температурой за пределами указанного диапазона (-20 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
