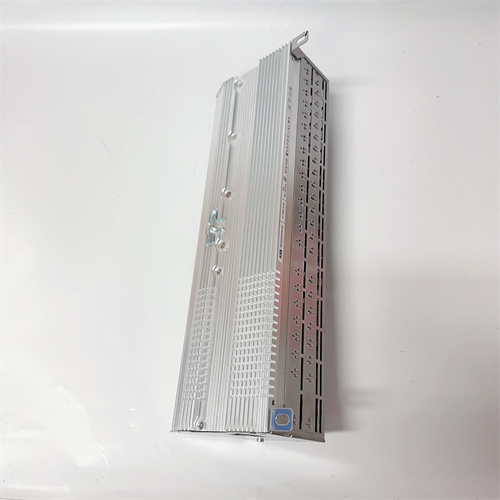

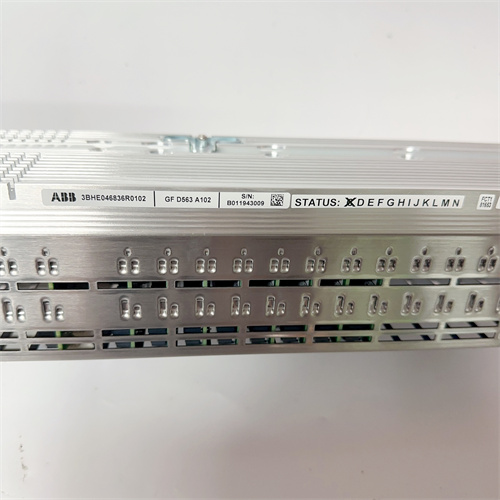

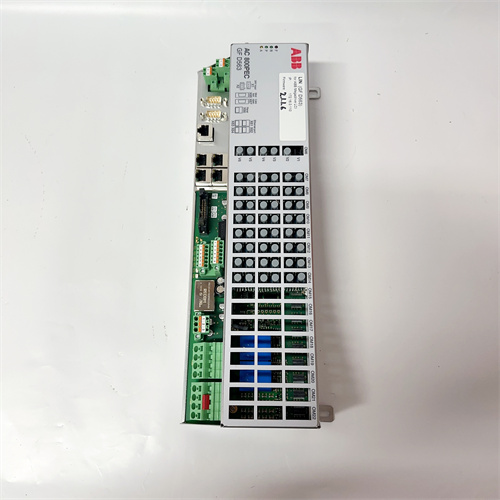

ABB GFD563A102 3BHE046836R0102

Описание

Описание продукта

Технические параметры

• Производитель: ABB
• Модель: ABB GFD563A102
• Артикул: 3BHE046836R0102
• Тип модуля: Модуль аналогового и цифрового ввода-вывода (АЦВВ)
• Комплектация каналов:
  • Аналоговые входы (AI): 8 каналов (дифференциальные, настраиваемые)
  • Аналоговые выходы (AO): 4 канала (настраиваемые)
  • Цифровые входы (DI): 8 каналов (совместимые с PNP/NPN)
  • Цифровые выходы (DO): 4 канала (релейные)
• Поддерживаемые протоколы связи:
  • Стандартные: Profibus DP/V1, Modbus RTU/TCP, IEC 61850 (SV/GOOSE)
  • Интеграция с ABB системами: Symphony Plus, AC 800M (через интерфейс S800I/O)
• Аналоговые входы (AI):
  • Тип сигнала: Ток (4–20 мА), напряжение (0–10 В, ±5 В, ±10 В)
  • Разрешение: 16 бит (эквивалентная 24-битная точность с фильтрацией)
  • Точность: ±0,05% полного диапазона (при 25 °C)
  • Входное сопротивление: ≤250 Ом (для токовых сигналов), ≥10 МОм (для напряжевых)
  • Фильтрация: Производственная цифровая фильтрация (настраиваемая частота)
• Аналоговые выходы (AO):
  • Тип сигнала: Ток (4–20 мА), напряжение (0–10 В)
  • Разрешение: 16 бит
  • Точность: ±0,05% полного диапазона (при 25 °C)
  • Максимальный выходной ток: 0,5 А (на канал), защита от короткого замыкания
  • Время ответа: Не более 1 мс
• Цифровые входы (DI):
  • Номинальное напряжение: 24 ВДЦ (диапазон 19,2–28,8 ВДЦ)
  • Тип сигнала: PNP/NPN (автоматическое определение)
  • Входной ток: ≤10 мА (на канал)
  • Время срабатывания: 1 мс (настраиваемое от 0,1 до 100 мс)
• Цифровые выходы (DO):
  • Тип: Релейные контакты (НО/НР, настраиваемые)
  • Максимальное напряжение: 250 ВАС / 30 ВДЦ
  • Максимальный ток нагрузки: 5 А (на канал)
  • Время срабатывания: Не более 10 мс (включение), не более 5 мс (отключение)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%) / 110–230 ВАС (опционально)
• Потребляемый ток: Максимально 1,0 А при 24 ВДЦ; 0,5 А при 230 ВАС
• Температурный диапазон эксплуатации: -20 °C до +65 °C
• Степень защиты: IP20 (панельная установка на DIN-рейку, класс защиты от пыли)
• Совместимость с системами:
  • ABB: Symphony Plus, AC 800M, AC 500
  • Сторонние: Siemens S7-400/1500, Rockwell ControlLogix/CompactLogix, Schneider Modicon M580
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²), защитные крышки с уплотнением
• Вес модуля: ≈ 0,65 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный расширенный диагностик: Мониторинг каналов, питания, связи, ошибок сигнала, температуры модуля
  • Индикация статуса: LED-индикаторы для каждого канала (вход/выход), общая индикация питания и связи
  • Защита от электромагнитных помех (ЭМП): IEC 61000-4-2 (±8 кВ), IEC 61000-4-4 (±2 кВ), IEC 61000-4-5 (±4 кВ)
  • Поддержка горячего замены: При совместимости с ABB Symphony Plus и AC 800M
  • Программная настройка: Через ABB Automation Builder, Control Builder Plus
  • Редундантная связь: Поддержка двойного канала связи для критических приложений

Преимущества и особенности

• Сверхвысокая точность и универсальность: Эквивалентная 24-битная точность аналоговых каналов (±0,05%) и поддержка различных типов сигналов (ток/напряжение) делают ABB GFD563A102 (3BHE046836R0102) подходящим для микропрецизионных измерений в энергетике и тяжелой промышленности, а комбинация аналоговых и цифровых каналов устраняет необходимость в нескольких модулях.
• Расширенная функциональность связи: Поддержка протокола IEC 61850 (SV/GOOSE) и редундантной связи обеспечивает интеграцию в современные цифровые подстанции и энергетические объекты, а совместимость с сторонними ПЛК упрощает модернизацию существующих систем.
• Надежность в суровых условиях: Широкий температурный диапазон (-20 °C до +65 °C), усиленная защита от ЭМП и антикоррозийные компоненты делают модуль устойчивым к вибрациям, перепадам напряжения и агрессивным средам (котельные, турбинные отделы, металлургические цеха).
• Простота эксплуатации и диагностики: Автоматическое определение типа сигнала DI (PNP/NPN), настраиваемая фильтрация аналоговых сигналов и расширенный диагностик (включая мониторинг температуры модуля) позволяют быстро настраивать модуль и своевременно выявлять неисправности, снижая downtime.
• Отказоустойчивость и безопасность: Защита от короткого замыкания на всех каналах, релейные выходы с высоким током нагрузки (5 А) и соответствие стандартам IEC 61850 гарантируют безопасность работы в критических процессах, а поддержка горячего замены минимизирует время простоя при обслуживании.
• Оптимизированная для ABB систем: Оптимизированная интеграция с Symphony Plus и AC 800M обеспечивает высокую скорость передачи данных и синхронность с другими компонентами автоматизации ABB, что критично для энергетических объектов с высокими требованиями к производительности.

Области применения и примеры использования

• Энергетика (цифровые подстанции, котлы, турбины): Мониторинг и управление параметрами генераторов (нагрузка, напряжение, частота), котлов (температура пара, давление, уровень воды) и трансформаторов (температура намоток, уровень масла) — ABB GFD563A102 (3BHE046836R0102) обрабатывает аналоговые сигналы от сенсоров и передает цифровые команды на исполнительные механизмы, обеспечивая безопасность и эффективность энергетических процессов.
• Тяжелая промышленность (металлургия, химическая промышленность): Контроль линий переработки металлов (температура плавки, скорость прокатки), химических реакторов (концентрация компонентов, давление, температура) — модуль стабильно работает в условиях высоких температур и вибраций, передавая точные данные в центральный контроллер.
• Гидроэнергетика и водоканалы: Управление насосными станциями, регулирующими клапанами на гидроэлектростанциях, мониторинг уровня воды в резервоарах и водохранилищах — ABB GFD563A102 (3BHE046836R0102) обеспечивает надежную коммуникацию между сенсорами и системой управления, оптимизируя использование водных ресурсов.
• Транспортная инфраструктура (порты, аэропорты): Управление грузоподъемным оборудованием (краны, конвееры), сигнализация о состоянии транспортных линий и терминалов — модуль обрабатывает цифровые сигналы от датчиков положения и аналоговые сигналы от датчиков нагрузки, гарантируя безопасность и эффективность логистических процессов.
• Промышленные котельные и ЖКХ: Автоматизация систем отопления, вентиляции и холодоснабжения (HVAC) в крупных зданиях, мониторинг параметров тепловых сетей — ABB GFD563A102 (3BHE046836R0102) интегрируется с системами Building Management System (BMS), обеспечивая энергоэффективность и комфортные условия эксплуатации.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SIMATIC ET 200SP AI8/DO8, Rockwell 1756-OF8I, Schneider TM5SDM16AI):
  • Более высокая точность: Точность ±0,05% для аналоговых каналов (против ±0,1%–±0,2% у конкурентов) и эквивалентная 24-битная фильтрация обеспечивают лучшую микропрецизию для энергетических приложений.
  • Расширенная поддержка протоколов: Поддержка IEC 61850 (SV/GOOSE) и редундантной связи делает модуль более подходящим для цифровых энергетических объектов, в то время как конкуренты часто ограничены Profibus/Modbus.
  • Универсальность каналов: Автоматическое определение PNP/NPN для DI и настраиваемые типы сигналов AI/AO упрощают интеграцию, в то время как у конкурентов требуется ручная конфигурация.
• В отличие от бюджетных модулей (Phoenix Contact ILC 2050 BI, WAGO 750-881):
  • Производительность и надежность: Использование высококачественных компонентов, расширенной диагностики и защиты от ЭМП гарантирует длительную работу в суровых условиях, в то время как бюджетные модули предназначены для малозагруженных сред.
  • Совместимость с крупными системами: Поддержка IEC 61850 и интеграция с ABB Symphony Plus позволяет использовать модуль в крупных энергетических проектах, в то время как бюджетные решения имеют ограниченную совместимость.

Советы по выбору и предостережению

• Убедитесь в совместимости ABB GFD563A102 (3BHE046836R0102) с типом сигналов сенсоров (аналоговый/цифровой) и требованиями к протоколу связи (например, IEC 61850 для цифровых подстанций) — техническая документация ABB содержит детальные таблицы совместимости.
• При подключении аналоговых сигналов (4–20 мА) используйте дифференциальные соединения и экранированные кабели с тремя экранами (длина не более 100 м) — это предотвращает искажения сигналов от ЭМП и сохраняет высокую точность. Для цифровых сигналов рекомендуется использовать кабели с защитой от пересечными помехами.
• При монтаже на DIN-рейку располагайте модуль на расстоянии не менее 30 см от мощных источников тепла (трансформаторы, резисторы) и влаги — это предотвращает перегрев и коррозию компонентов. Обеспечьте надежное заземление (сопротивление не более 4 Ом) для повышения устойчивости к электромагнитным полям.
• Используйте только оригинальные кабели и крепежные элементы ABB — некачественные компоненты могут привести к нестабильной работе каналов, повреждению реле или потере защиты от короткого замыкания.
• Регулярно обновляйте прошивку модуля через официальный портал ABB (ABB Automation Builder) и проверяйте состояние каналов через систему управления — это поддерживает актуальность функциональности, исправляет ошибки и улучшает совместимость с новыми компонентами.
• Избегайте монтажа модуля в зонах с температурой за пределами указанного диапазона (-20 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
