Описание

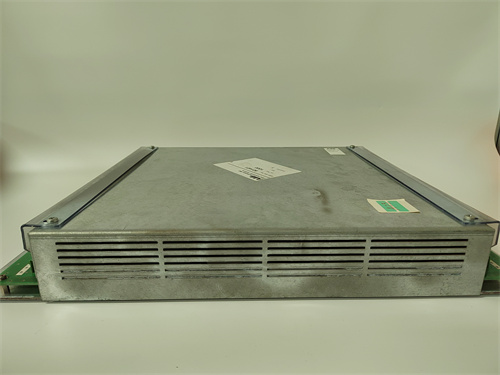

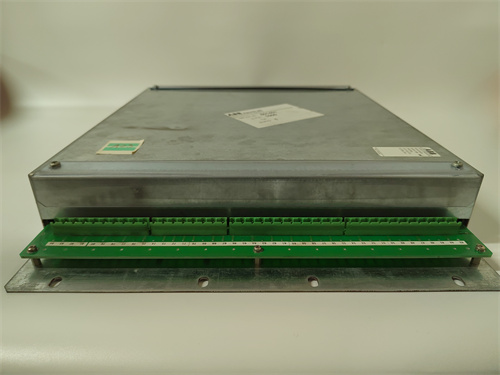

ABB HESG324430R11/B (216GD61A) — Усовершенствованный силовой модуль для высокомощных промышленных преобразователей

Описание продукта

Технические параметры

• Бренд: ABB
• Модели: HESG324430R11/B (216GD61A)
• Тип продукта: Высокомощный силовой модуль (IGBT-модуль) для промышленных преобразователей
• Совместимость: Преобразователи ABB ACS 880 Mega, ACS 6000, ACS 580 XL, а также сторонние высокомощные инверторы
• Электрические характеристики:
  • Номинальное напряжение коллектор-эмиттер (Vce): 1700 В
  • Номинальный ток коллектора (Ic): 1200 А (при Tc = 25 °C)
  • Максимальный импульсный ток (Icm): 2400 А (длительность 10 мс)
  • Тип коммутации: IGBT 4-го поколения (с низкими потерями)
  • Конфигурация: Полумостовая схема (half-bridge) с параллелированием транзисторов
• Параметры коммутации:
  • Время открытия (ton): ≤180 нс
  • Время закрытия (toff): ≤220 нс
  • Потери коммутации (Eon/Eoff): 1.8 мДж/1.5 мДж (при Ic=1200 А, Vce=1700 В)
• Термические характеристики:
  • Теплоемкость перехода коллектор-эмиттер (Rthjc): 0.018 К/Вт
  • Максимальная температура перехода (Tj): 150 °C
  • Температура корпуса (Tc): -40 °C – +125 °C
• Защитные функции:
  • Защита от коротких замыканий (KZ) с быстрым откликом (≤5 мс)
  • Защита от перегрузки тока (до 150% номинального)
  • Защита от перегрева (с сигнализацией при Tj ≥140 °C)
  • Защита от перенапряжений (диодная защита snubber)
  • Защита от обратной полярности
• Конструктивные особенности:
  • Корпус: Металлокерамический (AlN-субстрат для эффективного теплоотвода)
  • Тип монтажа: Плоский монтаж на радиатор (с использованием термопасты класса N)
  • Выводы: Моментные болтовые соединения (влагозащищенные контакты)
  • Уровень защиты: IP20 (при установке в закрытом шкафу)
• Вес: ~4.8 кг
• Срок гарантии: 4 года

Ключевые преимущества

1. Высокая мощностная плотность: HESG324430R11/B (216GD61A) обеспечивает номинальный ток 1200 А и напряжение 1700 В в компактном корпусе, что позволяет создавать высокомощные преобразователи с минимальными размерами и повышенной мощностной плотностью.
2. Низкие энергетические потери: Использование IGBT 4-го поколения и оптимизированной схемы коммутации обеспечивают минимальные потери на открытие/закрытие (Eon/Eoff ≤1.8 мДж) и низкое статическое сопротивление, что повышает коэффициент полезного действия преобразователя до 98.5%.
3. Продвинутые механизмы защиты: Встроенные функции защиты от КЗ, перегрузки, перегрева и перенапряжений с быстрым откликом предотвращают разрушение модуля и связанного оборудования, снижая риск аварий и простоев.
4. Эффективный теплоотвод: AlN-субстрат и металлокерамический корпус обеспечивают теплоемкость перехода Rthjc=0.018 К/Вт, гарантируя эффективное отвод тепла даже при максимальной нагрузке, что расширяет срок службы компонентов.
5. Полная совместимость с ABB системами: Модуль идеально интегрируется с преобразователями ABB ACS 880 Mega/6000, поддерживая автоматическую детекцию и настройку параметров, что сокращает время монтажа и коммиссиирования.
6. Устойчивость в суровых условиях: Широкий температурный диапазон (-40 °C – +125 °C) и устойчивость к электромагнитным помехам (ЭМВ класс 4) позволяют использовать HESG324430R11/B (216GD61A) в арктических условиях, жарких заводах и морских платформах.

Сферы применения

• Металлургия: Преобразователи для электроприводов рольгангов, электродных печей, плавильных ковшей и систем обработки металла (нагрев, холодная прокатка).
• Энергетика: Инверторы для ветровых электростанций (много мегаваттного класса), гидроэлектростанций и тепловых электростанций (управление турбинами, генераторами).
• Тяжелое машиностроение: Контроль электроприводов экскаваторов, кранов, конвейеров и портового оборудования (грузовые погрузчики, контейнерные кранов).
• Нефтегазовая промышленность: Системы управления насосами, компрессорами и добывающим оборудованием на морских платформах и наземных рефинириях.
• Автомобильная промышленность: Высокомощные преобразователи для линий сборки тяжелых транспортных средств, оборудования для штамповки и обработки металла.

Сравнение с конкурентами

Рекомендации по выбору и эксплуатации

1. Проверка совместимости: Убедитесь, что HESG324430R11/B (216GD61A) совместим с вашим преобразователем или инвертором — рекомендуется использование с продуктами ABB ACS 880 Mega/6000 для достижения оптимальной производительности.
2. Теплоотвод: Используйте радиатор с достаточной площадью поверхности (рекомендуемая площадь ≥1 м²) и термопасту высокого качества (теплоемкость ≥2.0 Вт/(м·К)). Регулярно проверяйте состояние теплового контакта, чтобы избежать перегрева.
3. Монтаж и подключение: При монтаже следуйте рекомендациям ABB по крутящему моменту болтов (6 Н·м) и изоляции контактов. Убедитесь в отсутствии пыли, влаги и следов коррозии в месте монтажа.
4. Настройка параметров: Используйте программное обеспечение ABB Drive Composer Pro для настройки параметров коммутации и защиты в соответствии с требованиями вашего приложения. Не превышайте номинальные параметры (ток, напряжение) для предотвращения повреждения модуля.
5. Обслуживание: Периодически проводите визуальный осмотр модуля, проверяйте состояние подключений и термопасты. При обнаружении следов перегрева (изменение цвета корпуса, пахло горелого пластика) замените модуль немедленно.
6. Безопасность: При обслуживании деэлектризуйте оборудование и дождитесь полного остывания модуля (не менее 30 минут). Используйте средства индивидуальной защиты (изолирующие перчатки, очки, защитный костюм) для предотвращения электротравм.
