Описание

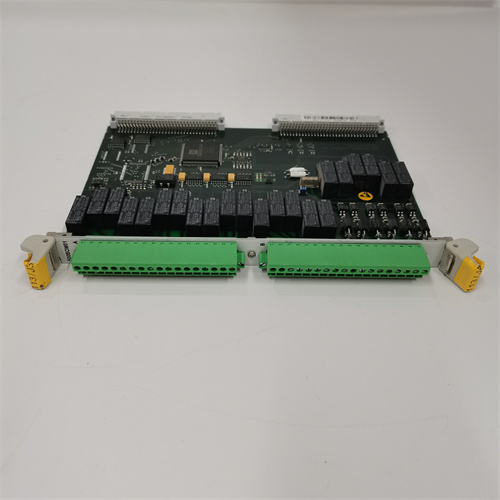

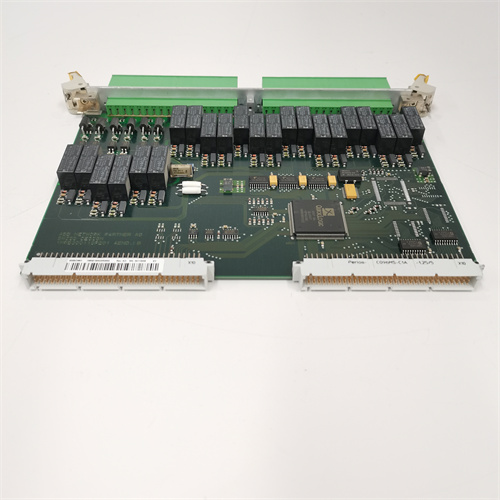

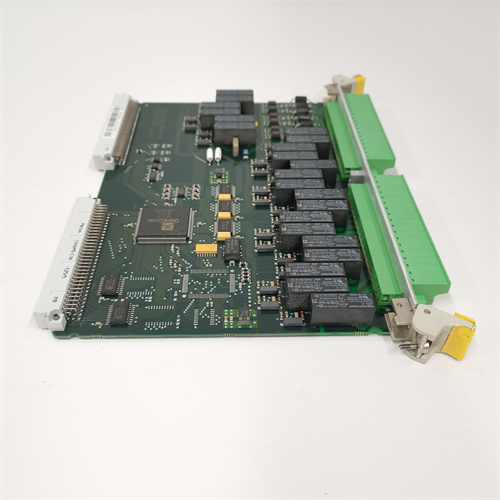

ABB HUCD430225P0007 — это высоконадежный аналогово-цифровой модуль ввода-вывода (AI/AO) для систем автоматизации промышленных процессов, разработанный компанией ABB для использования в критически важных объектах нефтегазовой, химической, энергетической и металлургической отраслей. Он специализируется на точном сборе аналоговых сигналов от датчиков (температура, давление, уровень) и передаче цифровых команд к исполнительным механизмам (регулирующие клапаны, дроссели), поддерживая требования к безопасности SIL 2 (IEC 61508) и обеспечивая стабильность работы сложных производственных циклов.
Описание продукта
ABB HUCD430225P0007 относится к линейке премиальных I/O-модулей ABB, ориентированных на решение задач высокой точности и надежности в суровых промышленных условиях. Модуль сочетает в себе 8 аналоговых входов (AI) и 4 аналоговых выхода (AO), что делает его универсальным для комплексного мониторинга и управления процессами — например, в реакторных блоках химических заводов или на газоперерабатывающих установках. Аналоговые входы поддерживают сигналы 4–20 мА и термопары типов K/J/T/R (диапазон измерения температуры от -200 °C до +1700 °C), а выходы — сигналы 4–20 мА с максимальной нагрузкой 750 Ом, позволяя управлять широким спектром исполнительных механизмов без дополнительных усилителей.
Особенностью ABB HUCD430225P0007 является высокая точность измерения: линейная ошибка входов не превышает ±0.05% полного диапазона (FS), а выходов — ±0.1% FS, что критично для процессов с строгими требованиями к стабильности параметров (например, синтез фармацевтических веществ или переработка нефти). Также ABB HUCD430225P0007 оснащен встроенной системой защиты от помех и стабильности: каждый канал имеет фильтрацию электромагнитных помех (EMI/RFI) по стандарту IEC 61000-6-2 и защиту от перенапряжения (до 30 В DC), предотвращая искажения сигналов от силовых установок или нестабильного питания.
ABB HUCD430225P0007 поддерживает интеграцию с контроллерами ABB AC800M и системой DCS ABB 800xA через внутреннюю шину Profinet IRT, обеспечивая передачу данных в реальном времени с задержкой менее 1 мс. Модуль также совместим с протоколом Modbus TCP для подключения к сторонним системам SCADA (например, Siemens WinCC или Rockwell FactoryTalk). Для удобства настройки и диагностики ABB HUCD430225P0007 управляется через ПО ABB Control Builder M, где можно конфигурировать тип сигнала, диапазон измерения, пороги алертов и режимы диагностики каналов.
В практическом применении ABB HUCD430225P0007 часто используется в энергетических объектах — например, в тепловых электростанциях для мониторинга температуры пара в турбинах (через термопары R) и давления в котлах (через сигналы 4–20 мА). При превышении критических значений параметров ABB HUCD430225P0007 мгновенно передает сигнал в контроллер, который запускает защитные механизмы (например, снижение нагрузки на турбину или открытие клапанов сброса давления). Модуль имеет компактную конструкцию для монтажа на DIN-рейк, уровень защиты корпуса IP20 и сертификации ATEX/IECEx для использования в опасных зонах Zone 2, что позволяет его устанавливать непосредственно в шкафы управления на нефтяных платформах или газовых заводах.
Дополнительным преимуществом ABB HUCD430225P0007 является функция “пассивного безопасного состояния”: при потере питания или сбое модуля выходы автоматически переводятся в предопределенное безопасное значение (например, 4 мА для закрытия регулирующего клапана), предотвращая неконтролируемый режим работы процесса и аварийные ситуации.
Технические параметры
- Тип устройства: Аналогово-цифровой модуль I/O (AI/AO)
- Конфигурация каналов:
- Аналоговые входы (AI): 8 шт., поддержка 4–20 мА (точность ±0.05% FS), термопары K/J/T/R (-200…+1700 °C)
- Аналоговые выходы (AO): 4 шт., 4–20 мА (точность ±0.1% FS), максимальная нагрузка 750 Ом
- Характеристики безопасности: SIL 2 (IEC 61508), пассивное безопасное состояние
- Защита от помех: EMI/RFI соответствует IEC 61000-6-2, защита от перенапряжения — 30 В DC
- Коммуникация: Profinet IRT (для ABB 800xA), Modbus TCP (для сторонних систем)
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), потребляемая мощность ≤12 Вт
- Изоляция: Меж каналами — 2500 В АС, между модулем и шиной — 2500 В АС
- Эксплуатационные условия:
- Температурный диапазон: -40 °C до +70 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: ATEX Zone 2, IECEx, UL, CE, CCC
Преимущества и особенности
- Высокая точность: Линейная ошибка AI ±0.05% FS и AO ±0.1% FS гарантирует стабильность параметров в процессах с высокими требованиями к точности (фармацевтика, микроэлектроника).
- Безопасность SIL 2: Соответствие стандартам безопасности делает ABB HUCD430225P0007 подходящим для критически важных систем (например, системы аварийного останова в нефтегазовых объектах).
- Универсальность сигналов: Поддержка 4–20 мА и термопаров K/J/T/R позволяет интегрировать модуль с большинством промышленных датчиков без адаптеров.
- Суровая эксплуатационная устойчивость: Диапазон рабочих температур -40…+70 °C и защита от помех обеспечивают надежность в условиях электромагнитных помех и температурных колебаний.
- Легкая интеграция: Совместимость с ABB 800xA и сторонними системами через Modbus TCP упрощает внедрение и модернизацию существующих объектов.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающей установке ABB HUCD430225P0007 сборе сигналы от 6 датчиков давления (4–20 мА) и 2 термопаров R (температура газа до +1200 °C). При превышении давления >15 МПа или температуры >800 °C модуль через AO отправляет команду на закрытие регулирующего клапана (сигнал 4 мА), предотвращая разрыв трубопровода.
- Химическая промышленность (Реакторный блок): В реакторе синтеза полимера ABB HUCD430225P0007 контролирует уровень реакционной смеси (4–20 мА) и температуру (термопара K, -50…+300 °C). По сигналам AI модуль через AO регулирует скорость подачи сырья (сигнал 4–20 мА), поддерживая стабильность процесса и качество конечного продукта.
- Энергетика (Тепловая электростанция): В котле ТЭС ABB HUCD430225P0007 мониторит температуру воды (термопара J) и давление пара (4–20 мА). При снижении температуры ниже 280 °C модуль увеличивает подачу топлива через регулирующий клапан (сигнал 16 мА), а при превышении давления >10 МПа — открывает клапан сброса (сигнал 20 мА), предотвращая аварийное разрушение котла.
Сравнение с конкурентами
| Параметр | ABB HUCD430225P0007 | Аналог 1 (Siemens SM 331/332) | Аналог 2 (Emerson DeltaV AI/AO) |
|---|---|---|---|
| Точность AI | ±0.05% FS | ±0.1% FS | ±0.08% FS |
| Поддержка термопаров | K/J/T/R (-200…+1700 °C) | K/J/T (-200…+1200 °C) | K/J/T/R (-200…+1500 °C) |
| Уровень SIL | SIL 2 | SIL 1 | SIL 2 |
| Максимальная нагрузка AO | 750 Ом | 600 Ом | 700 Ом |
| Температурный диапазон | -40…+70 °C | 0…+60 °C | -40…+70 °C |
Советы по выбору и предостережения
Советы по выбору
- Для критически важных процессов: Если требуется высокая точность (±0.05% FS) и безопасность SIL 2 (например, фармацевтика, нефтегаз), ABB HUCD430225P0007 является предпочтительным выбором перед аналогами с более низкой точностью.
- Для смешанных сигналов: При необходимости одновременно обрабатывать 4–20 мА и термопары разных типов (в том числе высокотемпературные R) ABB HUCD430225P0007 обеспечивает лучшую совместимость, чем аналоги с ограниченным спектром поддерживаемых сигналов.
- Для объектов ABB: Если используется система DCS ABB 800xA или контроллер AC800M, ABB HUCD430225P0007 гарантирует полную совместимость и плагинтеграцию, избавляя от проблем с настройкой протоколов.
Предостережения
- Калибровка: Проводите годовую калибровку модуля через ПО ABB Control Builder M или специализированный калибровочный стенд — это поддерживает точность ±0.05% FS и соответствие требованиям SIL 2.
- Подключение термопаров: Соблюдайте полярность при подключении термопаров — неправильное соединение приведет к ошибке измерения температуры до ±50 °C.
- Кабелирование: Для аналоговых сигналов используйте экранированные витые пары, экранирование заземлите с одной стороны (у модуля) — это снижает электромагнитные помехи и стабильзирует сигналы.
- Нагрузка AO: Не превышайте максимальную нагрузку 750 Ом на выходы — перегрузка может привести к повреждению внутренних усилителей и потере управления исполнительными механизмами.
