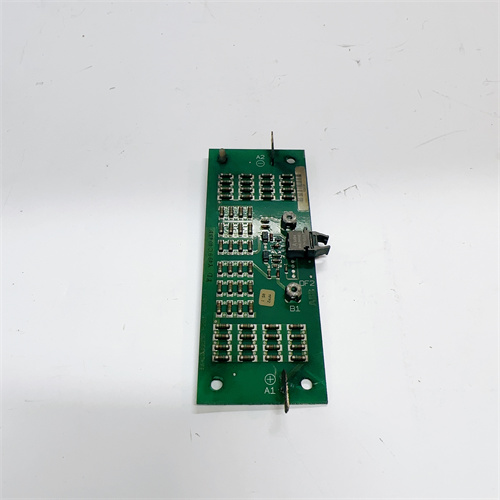

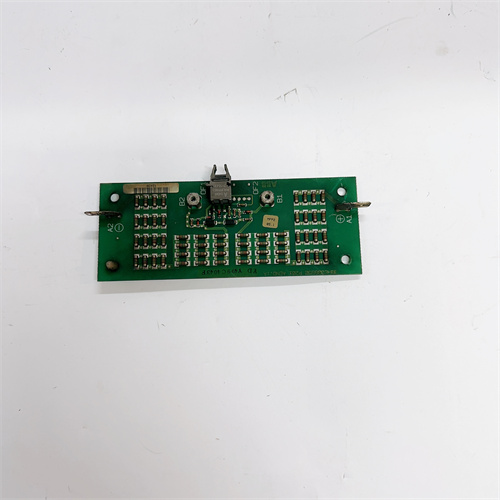

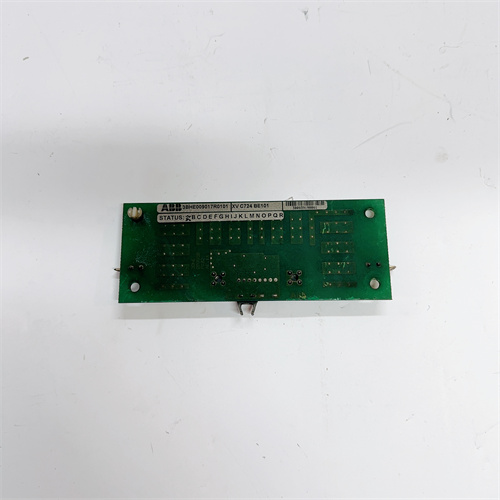

ABB JCAP-D2

Описание

Общая характеристика продукта ABB JCAP-D2

Технические параметры ABB JCAP-D2

• Общие параметры модуля:
  • Тип устройства: Промышленный модуль комбинированного типа (DI/DO/AI) для систем ABB;
  • Совместимые системы: ABB AC500 PLC (M340/M350), ABB Ability™ System 800xA, шкафы силового распределения ABB, датчики ABB (например, давления 266H, температуры TTH300);
  • Питание: DC 24 В (логика) ±10% — совместимо с модулями питания ABB CP-E.
• Цифровые входы (DI):
  • Количество каналов: 16 независимых входов;
  • Тип сигнала: NPN/PNP — настраиваемый через ПО ABB Control Builder M;
  • Время отклика: <1 мс (для сигналов 24 В DC);
  • Максимальный ток на вход: 10 мА.
• Цифровые выходы (DO):
  • Количество каналов: 8 релейных выходов (NO/NC — настраиваемые);
  • Номинальный ток на выход: 2 А (AC 250 В / DC 30 В);
  • Время срабатывания: <8 мс (замыкание) / <40 мс (размыкание).
• Аналоговые входы (AI):
  • Количество каналов: 4 независимых входов;
  • Поддерживаемые типы сигналов:
    • Токовые: 4–20 мА (пассивные/активные датчики);
    • Напряжностные: 0–10 В DC, ±5 В DC;
    • Дополнительно: Поддержка RTD (Pt100, Pt1000) через адаптеры;
  • Точность: ±0,08% от полного диапазона (для 4–20 мА / 0–10 В);
  • Разрешение: 16 бит — для детального измерения малых изменений параметров (например, отклонение давления на 0,01 МПа).
• Параметры надежности и защиты:
  • Класс надежности: MTBF (Mean Time Between Failures) > 2 800 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 4) — устойчивость к импульсным и радиочастотным помехам;
    • Защита от короткого замыкания: Ограничение тока на AI каналах до 30 мА с сигнализацией в контроллер;
    • Защита от перепадов напряжения: Автоматическое регулирование при DC 18–30 В;
  • Изоляция: 2500 В RMS между каналами и землей — предотвращение кросс-интерференций.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы ABB);
  • Материал корпуса: Пластик UL94 V-0 (огнезащитный) с металлической рамой для теплоотвода;
  • Размеры: 140 мм (ширина) × 100 мм (высота) × 60 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого канала (зеленый — нормальный, красный — ошибка).

Преимущества и особенности ABB JCAP-D2

1. Универсальное сочетание DI/DO/AI: 16 DI, 8 DO и 4 AI в одном модуле делают ABB JCAP-D2 экономичным для систем с смешанными сигналами — например, в котельной ТЭС он может считывать температуру пара (AI 4–20 мА), контролировать состояние клапанов (DI) и управлять приводами насосов (DO) через один шкаф, заменяя 3 отдельных модуля.
2. Высокая точность AI и интеграция с ABB: Точность ±0,08% для аналоговых входов и оптимизация для датчиков ABB (266H, TTH300) гарантируют точные измерения — например, при подключении датчика давления ABB 266H ABB JCAP-D2 автоматически распознаёт его параметры и настраивает диапазон, без ручной калибровки. Синхронизация с ABB AC500 PLC через Control Builder M упрощает конфигурацию.
3. Устойчивость к суровым условиям: Температурный диапазон -25 °C до +70 °C и класс EMC 4 позволяют ABB JCAP-D2 работать в агрессивных средах — например, на северных системах водоподготовки (зимняя температура -20 °C) или в химических цехах (летняя температура +65 °C), где стандартные комбинированные модули выходят из строя.
4. Быстрая реакция и удобная диагностика: Время отклика DI <1 мс и светодиодная индикация позволяют операторам быстро реагировать на аномалии — например, при получении сигнала о перегреве (DI) модуль мгновенно отключает нагревательный элемент (DO), а индикатор красного цвета на проблемном канале ускоряет локализацию неисправности.
5. Защита и долговечность: Изоляция 2500 В RMS и защита от короткого замыкания延长ют срок службы ABB JCAP-D2 — даже при неправильном подключении датчика AI модуль не разрушается, а только отправляет сигнал об ошибке, снижая затраты на ремонт.

Примеры применения ABB JCAP-D2 в различных отраслях

• Энергетика (котельная ТЭС): В ТЭС ABB JCAP-D2 обрабатывает сигналы от 8 датчиков температуры пара (AI 4–20 мА, ABB TTH300) и 8 датчиков уровня воды в котле (DI). При превышении температуры >540 °C (AI) модуль отправляет команду на открытие клапана охлаждения (DO), а при падении уровня воды <1 м (DI) активирует аварийную остановку. Данные передаются в ABB Ability™ System 800xA для архивации и анализа.
• Химическая промышленность (реакторная установка): В заводе ABB JCAP-D2 считывает давление в 4 реакторах (AI 0–10 В, ABB 266H) и состояние 16 клапанов подачи реагентов (DI). При превышении давления >8 МПа (AI) модуль закрывает соответствующие клапаны (DO) и сигнализирует оператору. Фильтрация помех (настроена через Control Builder M) исключает искажения от смесительных агрегатов.
• Водоподготовка (станция очистки воды): На станции ABB JCAP-D2 управляет 8 насосами фильтрации (DO) и получает сигналы от 4 датчиков turbidity воды (AI 4–20 мА). При увеличении turbidity >5 NTU (AI) модуль увеличивает скорость насосов (через связь с инвертором ABB) и включает дополнительные фильтры (DO). Устойчивость к температуре -25 °C позволяет работать в зимние месяцы без обогрева шкафа.
• Пищевая промышленность (завод по производству молока): В заводе ABB JCAP-D2 контролирует температуру пастеризации (AI 4–20 мА) и состояние 16 конвейеров (DI). При достижении температуры 72 °C (AI) модуль запускает конвейер на упаковку (DO), а при остановке конвейера (DI) останавливает подачу молока, предотвращая перегрев и брак.

Сравнение ABB JCAP-D2 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB JCAP-D2

Рекомендации по выбору

1. Совместимость с системами ABB: Выбирайте ABB JCAP-D2 если ваша установка работает на PLC ABB AC500 или системе Ability™ 800xA — это гарантирует автоматическую интеграцию, поддержку всех функций (например, диагностику через Control Builder M) и отсутствие несовместимости.
2. Смешанные типы сигналов: Если вам нужно одновременно обрабатывать DI (состояние оборудования), DO (управление исполнителями) и AI (измерение параметров), ABB JCAP-D2 с комбинированными каналами экономит место и затраты — он заменяет несколько отдельных модулей.
3. Суровые эксплуатационные условия: Если модуль будет работать в диапазоне -25 °C до +70 °C (северные регионы, химические заводы) или условиях сильных помех, ABB JCAP-D2 с классом EMC 4 и широким температурным диапазоном — предпочтительнее аналогов.

Меры предостережения

1. Правильная конфигурация каналов: Настройте тип DI (NPN/PNP) и AI (ток/напряжение) через ПО ABB Control Builder M — неправильная конфигурация приведет к нераспознаванию сигналов или повреждению ABB JCAP-D2.
2. Контроль нагрузки на DO: Не превышайте ток 2 А на релейных выходах — при подключении Мощных нагрузок (например, электродвигателей) используйте промежуточные контакторы, чтобы избежать перегорания реле.
3. Охлаждение и монтаж: Обеспечьте зазор не менее 15 мм между ABB JCAP-D2 и соседними устройствами — при температуре >65 °C активируйте принудительную вентиляцию шкафа, чтобы сохранить точность AI и предотвратить перегрев.
4. Регулярная калибровка AI: Раз в 6 месяцев калибруйте аналоговые входы с использованием эталонного калибратора ABB — это поддерживает точность ±0,08% и предотвращает дрейф сигнала со временем.
