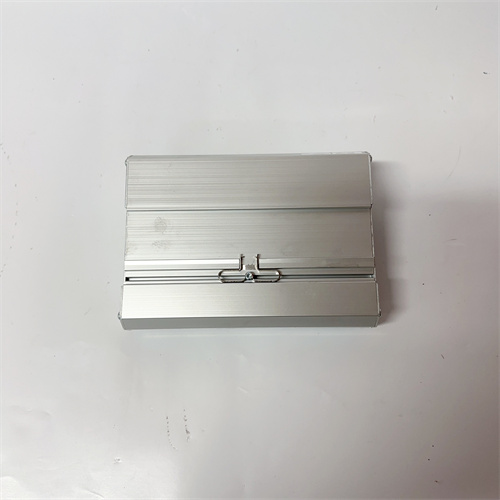

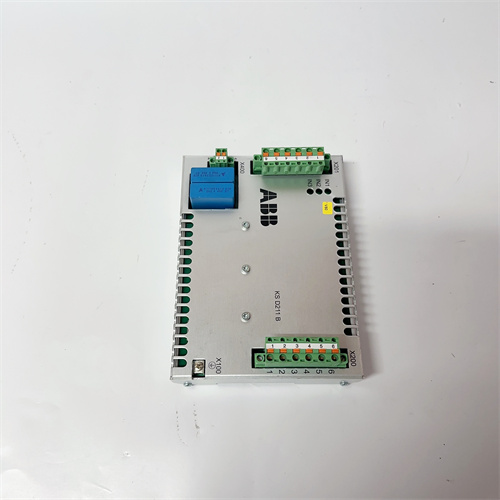

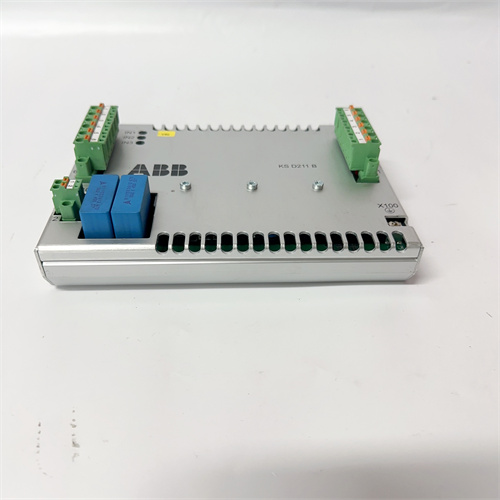

ABB KSD211A101

Описание

Общая характеристика продукта ABB KSD211A101

Технические параметры ABB KSD211A101

• Общие параметры модуля:
  • Тип устройства: Промышленный силовой модуль для трехфазных электродвигателей;
  • Совместимые системы: ABB AC800M DCS, ABB Compact PLC, термозащитные реле ABB TA25DU, электродвигатели ABB M3BP;
  • Номинальное напряжение главных контактов: 400 В AC (50/60 Гц) — для стандартных промышленных сетей;
  • Номинальный ток главных контактов: 16 А (при температуре ≤40 °C);
  • Максимальная мощность подключения: 7.5 кВт (при 400 В AC, 50 Гц) — для двигателей средней мощности.
• Параметры управления и защиты:
  • Тип сигнала управления: Дискретный вход (24 В DC) — подключение к контроллерам ABB;
  • Время срабатывания: <30 мс (замыкание главных контактов);
  • Время размыкания: <20 мс (разрыв главных контактов);
  • Защитные функции:
    • Защита от короткого замыкания: Максимальный ток 100 А (для 0.1 с) с автоматическим разрывом;
    • Защит от перегрева: Встроенный термостат (срабатывание при температуре >120 °C);
    • Защит от неравномерного напряжения: Отключение при отклонении фазного напряжения >15%.
• Параметры надежности и ЭМС:
  • Класс надежности: MTBF > 2 800 000 часов (по данным производителя, при 40 °C);
  • Защита от электромагнитных помех (EMC): Соответствие EN 61000-6-2/4 (класс 3) — устойчивость к радиочастотным и импульсным помехам;
  • Материал контактов: Серебристый сплав с никелевым покрытием — снижение износа и предотвращение окисления;
  • Уровень защиты по ИПС (IEC 60947-4-1): AC-3 (для управления электродвигателями — включение/отключение при работающем двигателе).
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы силового распределения ABB);
  • Материал корпуса: Пластик UL94 V-0 (огнезащитный) с металлической пластиной для теплоотвода;
  • Размеры: 90 мм (ширина) × 120 мм (высота) × 50 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация состояния модуля (зеленый — включен, красный — ошибка/отключен).

Преимущества и особенности ABB KSD211A101

1. Совместимость с системами ABB и универсальность: ABB KSD211A101 легко интегрируется с контроллерами ABB AC800M и Compact PLC — например, в насосной станции он работает в паре с AC800M, который автоматически управляет включением/отключением насоса в зависимости от уровня воды. Поддержка термозащитных реле TA25DU дополнительно защищает модуль от перегрева, продлевая срок службы.
2. Комплексная защита двигателя: Встроенная защита от короткого замыкания, перегрева и неравномерного напряжения делает ABB KSD211A101 безопасным для работы с ценными двигателями — например, в металлургическом заводе при коротком замыкании в цепи конвейера модуль разрывает контакты за 20 мс, предотвращая выгорание обмоток двигателя (убытки ~10 000 евро за замену).
3. Компактность и удобство монтажа: Малые размеры (90×120×50 мм) экономят место в шкафах, а стандартный монтаж на DIN-рейку упрощает установку — даже в плотно заполненных шкафах ABB KSD211A101 легко вписывается рядом с другими компонентами ABB (реле, модули PLC). Металлическая пластина для теплоотвода предотвращает перегрев при длительной работе.
4. Долговечность контактов и стабильность: Серебристые контакты с никелевым покрытием обеспечивают низкое сопротивление и долгий срок службы (до 800 000 циклов включения/отключения) — в логистическом центре с 8 конвейерами ABB KSD211A101 работает 3–4 года без замены контактов, снижая затраты на обслуживание.
5. Простота диагностики: Светодиодная индикация позволяет операторам быстро определить состояние модуля — красный свет указывает на ошибку (например, перегрев или короткое замыкание), что сокращает время диагностики до 5–10 минут, по сравнению с 30–60 минутами для аналогов без индикации.

Примеры применения ABB KSD211A101 в различных отраслях

• Металлургия (завод прокатки листового металла): В заводе ABB KSD211A101 управляет трехфазным электродвигателем подъемного механизма (мощность 5.5 кВт, ABB M3BP). Контроллер ABB AC800M отправляет команды на включение/отключение модуля — при достижении максимальной высоты листа сигнал от датчика останавливает модуль, а термозащитное реле TA25DU отключает его при перегреве тока >19 А (120% номинала).
• Водоподготовка (насосная станция): На станции ABB KSD211A101 управляет 4 насосами для подачи воды в жилые районы (каждой мощностью 4 кВт). Контроллер Compact PLC синхронизирует работу модулей — при падении давления в сети включает дополнительные насосы через ABB KSD211A101, а при восстановлении давления отключает их. Устойчивость к температуре -20 °C позволяет работать в зимние месяцы без обогрева шкафа.
• Логистика (центр распределения с конвейерами): В центре ABB KSD211A101 управляет 6 конвейерами для транспортировки товаров (двигатели по 2.2 кВт). Модули работают в режиме циклического включения/отключения (раз в 3 минуты), и серебристые контакты сохраняют работоспособность в течение 3 лет. При неравномерном напряжении в сети (>15% от нормы) модули автоматически отключаются, предотвращая повреждение двигателей.
• Химическая промышленность (компрессорная станция): В заводе ABB KSD211A101 управляет трехфазным компрессором для подачи сжатого воздуха (мощность 7.5 кВт). При кратковременном перепаде напряжения (до 320 В AC) модуль сохраняет замыкание контактов, предотвращая остановку компрессора и разрыв технологического процесса. Защита EMC 3 исключает ложные отключения от помех инверторов.

Сравнение ABB KSD211A101 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB KSD211A101

Рекомендации по выбору

1. Совместимость с оборудованием ABB: Выбирайте ABB KSD211A101 если ваша установка использует контроллеры ABB AC800M/Compact PLC, термозащитные реле TA25DU или электродвигатели ABB M3BP — это гарантирует полную интеграцию, отсутствие несовместимости и поддержку всех защитных функций.
2. Управление двигателями средней мощности: Если вам нужно управлять двигателями мощностью 0.75–7.5 кВт (насосы, компрессоры, конвейеры), ABB KSD211A101 с номинальным током 16 А — оптимальный выбор, благодаря поддержке запускных моментов и комплексной защите.
3. Требования к компактности и удобству монтажа: Если в шкафе ограничено место, ABB KSD211A101 с размерами 90×120×50 мм — предпочтительнее аналогов с большими габаритами, так как он экономит пространство для других компонентов.

Меры предостережения

1. Проверка соответствия нагрузки: Убедитесь, что мощность и ток электродвигателя не превышают параметры ABB KSD211A101 (7.5 кВт, 16 А) — перегрузка приведет к быстрому износу контактов и выходу модуля из строя.
2. Совмещение с термозащитными реле: Обязательно подключите ABB KSD211A101 к термозащитному реле ABB TA25DU (подходит для тока 16 А) — это дополнительно защищает модуль от перегрева при длительной работе с максимальной нагрузкой.
3. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа при температуре >55 °C — перегрев снижает срок службы контактов. Не монтируйте ABB KSD211A101 близко к нагревающимся компонентам (трансформаторы, реле силового регулирования).
4. Регулярная проверка контактов: Раз в 6 месяцев проверяйте состояние главных контактов — при появлении окисления или износа (сопротивление >15 мОм) замените модуль или проводите обслуживание, чтобы предотвратить перегрев и короткое замыкание.
