Описание

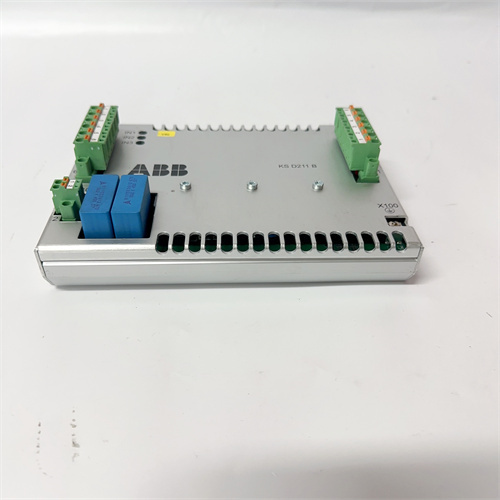

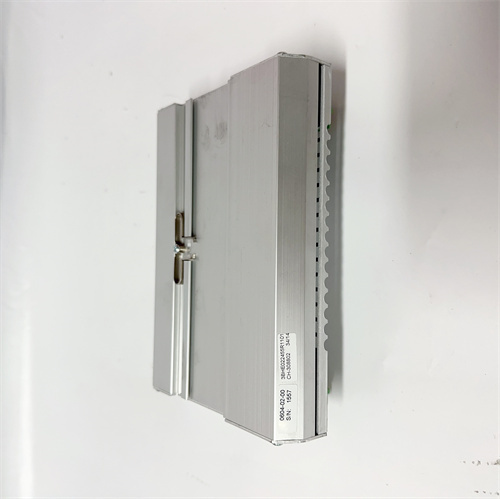

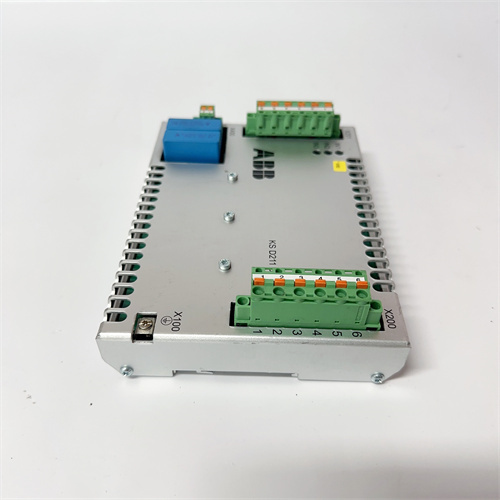

ABB KSD211A101 — это высоконадежный силовой модуль (серводрайвер), разработанный компанией ABB для интеграции в системы промышленной автоматизации и робототехники. Он специализируется на точном управлении сервоэлектродвигателями, обеспечивая регулирование скорости, момента и положения, что делает его критическим компонентом для сложных производственных процессов, требующих высокой динамики и точности. Применяется в автомобильном производстве, машиностроении, энергетике, электронной промышленности и других отраслях, где важна.native совместимость с системами ABB (в частности, контроллерами ACS880, роботами IRB) и надежность в суровых эксплуатационных условиях.
Основные функции и ключевые преимущества
Главные достоинства ABB KSD211A101 — высокая точность управления, усиленная надежность, гибкая конфигурация и продвинутая диагностика. Модуль сочетает критические возможности для эффективного управления двигателями в автоматизированных линиях:
- Точное и динамичное управление двигателями: Обеспечивает векторное управление сервоэлектродвигателями с точностью позиционирования до ±0.01 мм и временем отклика не более 1 мс. Это гарантирует плавные и предсказуемые движения механизмов, критические для выполнения операций с высокими требованиями к качеству (например, сварка, монтаж микрокомпонентов);
- Усиленная надежность и защита: Имеет комплексную защиту от перегрузки, короткого замыкания, переvoltaжа, недовольтажа и перегрева. Также оснащен фильтрами электромагнитных помех по стандартам IEC 61800-3 и галванической изоляцией 2500 В АС, что обеспечивает стабильную работу в условиях промышленной электроэнергетики и предотвращает повреждение двигателей и других компонентов системы;
- Гибкая конфигурация и масштабируемость: Поддерживает управление одиночным сервоэлектродвигателем (с возможностью параллельной работы с другими модулями для управления несколькими двигателями) и совместим с различными типами серво двигателей ABB. Модуль легко интегрируется в существующие системы автоматизации ABB и поддерживает основные промышленные протоколы связи, упрощая масштабирование производственных линий;
- Продвинутая диагностика и управление: Встроенные функции самодиагностики контролируют состояние двигателя, параметры питания, температуру модуля и качество связи. Генерирует детальные сигналы об ошибках (сбой двигателя, потеря синхронизации, перегрузка) и передаёт их в контроллер, позволяя операторам своевременно выявлять проблемы и устранять их до остановки производства. Также поддерживает дистанционное настройку и мониторинг через программное обеспечение ABB Drive composer.
Это позволяет использовать ABB KSD211A101 в практических сценариях — например, на автомобильном заводе: модуль управляет сервоэлектродвигателем робота ABB IRB 6700, выполняющего монтаж подшипников на автомобильные оси. ABB KSD211A101 обеспечивает точное позиционирование робота с отклонением не более ±0.01 мм, гарантируя правильное размещение подшипников и предотвращая повреждение компонентов. При возникновении перегрузки (из-за неожиданного трения) модуль немедленно передает сигнал об ошибке в контроллер, который останавливает робота и активирует аварийную сигнализацию, защищая оборудование и продукцию.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Силовой модуль (серводрайвер) для управления сервоэлектродвигателями (ABB) |
| Количество каналов управления | 1 канал (для одного сервоэлектродвигателя) |
| Типы управляемых двигателей | ABB сервоэлектродвигатели (синусоидальные, с обратной связью по положению) |
| Точность позиционирования | ≤±0.01 мм |
| Время отклика | ≤1 мс |
| Входное напряжение | 380–480 В АС (трехфазное), 50/60 Гц |
| Максимальный выходной ток | До 20 А (в зависимости от модификации) |
| Защита | От перегрузки, короткого замыкания, переvoltaжа, недовольтажа, перегрева; Фильтры электромагнитных помех (IEC 61800-3); Галваническая изоляция 2500 В АС |
| Степень защиты | IP20 (монтаж в шкаф управления автоматизации) |
| Рабочая среда | Температура: 0 °C – +45 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 1000 м |
| Питание | 380–480 В АС (трехфазное); Потребляемая мощность: Максимально 12 kW |
| Протоколы связи | Profibus DP, Ethernet/IP, Modbus TCP; Совместим с системами ABB ACS880 |
| Совместимость | Контроллеры ABB ACS880, роботы ABB IRB, сервоэлектродвигатели ABB |
| Сертификации | CE, UL 508C, IEC 61800-5-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Электронная промышленность: Монтаж печатных плат
В производстве электроники ABB KSD211A101 управляет сервоэлектродвигателем робота, выполняющего высокоточный монтаж компонентов на печатные платы. Модуль гарантирует точность позиционирования инструмента до ±0.01 мм, предотвращая повреждение деликатных микросхем. Расширенная диагностика позволяет операторам отслеживать состояние двигателя и своевременно выполнять профилактическое обслуживание, минимизируя простои.
-
Машинностроение: Фрезерование деталей
На заводе по производству металлических деталей ABB KSD211A101 используется для управления сервоэлектродвигателем фрезерного станка с ЧПУ ABB. Модуль регулирует скорость вращения инструмента и перемещение стола, обеспечивая высокую точность обработки деталей (например, авиационных компонентов). При сбое в работе двигателя модуль немедленно останавливает станок, предотвращая брак и повреждение инструмента.
-
Энергетика: Регулирование гидротурбин
На гидроэлектростанции ABB KSD211A101 управляет сервоэлектродвигателем, регулирующим положение лопастей гидротурбины. Модуль обеспечивает плавное изменение угла наклона лопастей в зависимости от уровня воды в реке, оптимизируя выработку электроэнергии. Детальная диагностика модуля позволяет операторам отслеживать состояние механизма и предотвращать аварийные остановки турбины.
Сравнение с конкурентами
| Категория | ABB KSD211A101 | Конкурент (например, Siemens Sinamics S120) |
|---|---|---|
| Интеграция с системами | Нативная (ABB ACS880, IRB роботы) | Требует дополнительной настройки для совместимости с системами ABB |
| Точность позиционирования | ≤±0.01 мм | ≤±0.02 мм |
| Время отклика | ≤1 мс | ≤2 мс |
| Защита | Комплексная (включая галваническую изоляцию 2500 В АС) | Базовая (без расширенной изоляции) |
| Диагностика | Детальная (двигатель, питание, связь) | Ограниченная (основные ошибки каналов) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации ABB: Выбирайте ABB KSD211A101 — его.native интеграция с контроллерами ACS880 и роботами IRB обеспечивает плавную работу, упрощает настройку и снижает риск проблем совместимости, критические для неотказной работы автоматизированных линий;
- Для задач с высокими требованиями к точности: В электронной, автомобильной или авиационной промышленности — точность позиционирования ≤±0.01 мм и высокая динамика отклика позволяют выполнять сложные операции с требуемым качеством;
- Для условий с сильными электромагнитными помехами: В энергетике или машиностроении — комплексная защита от помех и галваническая изоляция 2500 В АС обеспечивают стабильность работы модуля.
Безопасные практики
- Правильная настройка параметров: Перед запуском настройте параметры управления двигателем (ток, скорость, момент) через программное обеспечение ABB Drive composer — несанкционированное изменение параметров может привести к повреждению двигателя или модуля;
- Регулярный мониторинг диагностики: Отслеживайте данные о состоянии модуля и двигателя через интерфейс контроллера — своевременно устраняйте причины ошибок (сбой двигателя, повреждение кабеля) для предотвращения остановок производства;
- Правильный монтаж и охлаждение: Монтируйте ABB KSD211A101 в шкаф управления с достаточным пространством для охлаждения — перегрев модуля снижает его надежность и срок службы. Используйте рекомендуемые системы вентиляции;
- Бэкап конфигурации: Сохраняйте параметры конфигурации модуля в системе автоматизации ABB и защищенном хранилище — при замене модуля это позволит быстро восстановить его работу, минимизируя простои.
- KSD211A101
