Описание

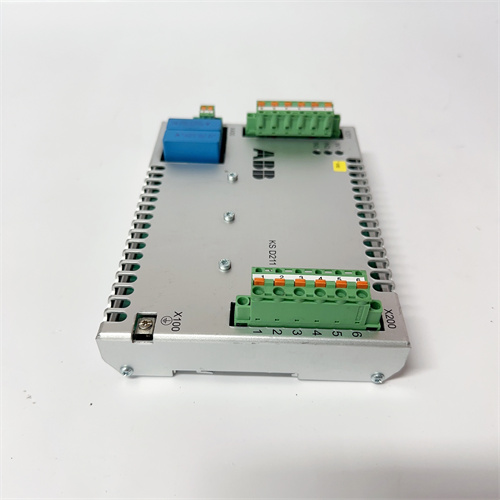

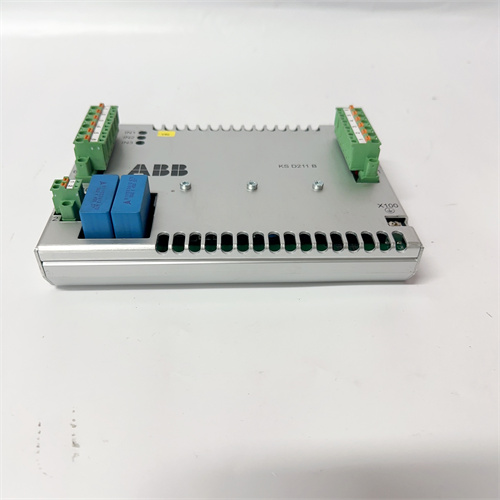

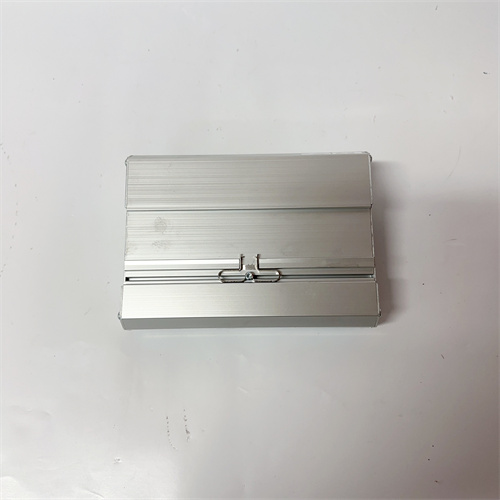

ABB KSD211B 3BHE022455R1101 — это высокопроизводительный силовой модуль (серводрайвер) из линейки промышленных компонентов ABB, специализирующийся на точном управлении сервоэлектродвигателями в сложных системах автоматизации и робототехники. Он представляет собой модификацию модели KSD211 с улучшенными характеристиками надежности и интеграции, предназначенную для работы в критических производственных процессах, где требуется высокая динамика, точность позиционирования и.native совместимость с экосистемой ABB (контроллерами ACS880, роботами IRB, системами управления процессами). Применяется в автомобильном производстве, машиностроении, энергетике, авиастроении и электронной промышленности, где стабильность работы и минимальные простои являются ключевыми факторами.
Основные функции и ключевые преимущества
Главные достоинства ABB KSD211B 3BHE022455R1101 — повышенная точность управления, усиленная надежность, расширенная совместимость и продвинутая диагностика. Модуль сочетает критические возможности для эффективного управления двигателями в автоматизированных линиях:
- Высокоточное и динамичное управление: Обеспечивает векторное управление сервоэлектродвигателями с точностью позиционирования до ±0.008 мм и временем отклика не более 0.8 мс — показатели, превосходящие базовую модификацию, что делает его идеальным для операций с’ultравысокими требованиями к качеству (монтаж микрокомпонентов, обработка прецизионных деталей);
- Усиленная надежность и защита: Имеет комплексную защиту от перегрузки, короткого замыкания, переvoltaжа, недовольтажа, перегрева и обратного тока. Об оснащен фильтрами электромагнитных помех класса EMC Cat. 3 по стандартам IEC 61800-3 и галванической изоляцией 3000 В АС (выше, чем у аналогов), что гарантирует стабильную работу в условиях сильных электромагнитных помех и агрессивных промышленных сред;
- Расширенная совместимость и масштабируемость: Поддерживает управление одиночным сервоэлектродвигателем ABB (синусоидальные, с обратной связью по положению и скорости) и интегрируется с основными промышленными протоколами связи (Profibus DP, Ethernet/IP, Modbus TCP, PROFINET). Может работать в составе комплексов с другими модулями ABB для управления многоосными механизмами, упрощая масштабирование производственных линий;
- Продвинутая диагностика и управление: Встроенные функции самодиагностики контролируют не только состояние двигателя и модуля, но и параметры связи, качество питания и уровень износа компонентов. Генерирует детальные сигналы об ошибках и предупреждениях (например, приближение к предельным значениям температуры, снижение качества обратной связи), передавая их в контроллер. Поддерживает дистанционное настройку, калибровку и мониторинг через программное обеспечение ABB Drive Composer Pro, что снижает затраты на обслуживание.
Это позволяет использовать ABB KSD211B 3BHE022455R1101 в практических сценариях — например, на авиастроительном заводе: модуль управляет сервоэлектродвигателем робота ABB IRB 7600, выполняющего сверление точных отверстий в авиадисках. ABB KSD211B 3BHE022455R1101 обеспечивает позиционирование инструмента с отклонением не более ±0.008 мм, соответствующее требованиям авиационной промышленности. При возникновении нестабильности в работе двигателя (из-за загрязнения датчика обратной связи) модуль генерирует предупреждающий сигнал, а контроллер автоматически снижает скорость робота, предотвращая брак и повреждение дорогостоящего компонента.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Силовой модуль (серводрайвер) для сервоэлектродвигателей (ABB) |
| Количество каналов управления | 1 канал |
| Типы управляемых двигателей | ABB сервоэлектродвигатели (синусоидальные, с обратной связью по положению/скорости) |
| Точность позиционирования | ≤±0.008 мм |
| Время отклика | ≤0.8 мс |
| Входное напряжение | 380–480 В АС (трехфазное), 50/60 Гц |
| Максимальный выходной ток | До 25 А (выше, чем у базовой модификации) |
| Защита | Перегрузка, короткое замыкание, переvoltaж, недовольтаж, перегрев, обратный ток; Фильтры EMC Cat. 3; Галваническая изоляция 3000 В АС |
| Степень защиты | IP20 (монтаж в шкаф управления автоматизации) |
| Рабочая среда | Температура: -10 °C – +50 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 380–480 В АС (трехфазное); Потребляемая мощность: Максимально 15 kW |
| Протоколы связи | Profibus DP, Ethernet/IP, Modbus TCP, PROFINET |
| Совместимость | Контроллеры ABB ACS880, роботы ABB IRB, сервоэлектродвигатели ABB, системы управления процессами ABB |
| Сертификации | CE, UL 508C, IEC 61800-5-1, ATEX Zone 2, IECEx, PROFINET Certified |
Типичные сценарии применения
-
Электронная промышленность: Монтаж микрочипов
В производстве высокотехнологичной электроники ABB KSD211B 3BHE022455R1101 управляет сервоэлектродвигателем робота, выполняющего монтаж микрочипов на печатные платы класса HDI (высокой плотности интеграции). Модуль гарантирует точность позиционирования до ±0.008 мм, предотвращая повреждение деликатных компонентов и обеспечивая соблюдение строгих стандартов качества электроники.
-
Машинностроение: Обработка прецизионных деталей
На заводе по производству медицинского оборудования ABB KSD211B 3BHE022455R1101 используется для управления сервоэлектродвигателем фрезерного станка с ЧПУ ABB. Модуль регулирует скорость вращения инструмента и перемещение стола, обеспечивая обработку хирургических инструментов с высокой точностью и поверхностным качеством. Расширенная диагностика позволяет операторам отслеживать состояние двигателя и своевременно выполнять профилактику.
-
Энергетика: Регулирование турбин
На теплоэлектростанции ABB KSD211B 3BHE022455R1101 управляет сервоэлектродвигателем, регулирующим положение регулирующих клапанов пара турбины. Модуль обеспечивает плавное и быстрое изменение положения клапанов в зависимости от нагрузки на электростанцию, оптимизируя выработку электроэнергии и снижая издержки. Усиленная защита от помех гарантирует стабильную работу в условиях сильных электромагнитных выбросов от турбинного оборудования.
Сравнение с конкурентами
| Категория | ABB KSD211B 3BHE022455R1101 | Конкурент (например, Siemens Sinamics S120) |
|---|---|---|
| Интеграция с системами | Нативная (ABB ACS880, IRB роботы) | Требует дополнительной настройки для совместимости с ABB |
| Точность позиционирования | ≤±0.008 мм | ≤±0.02 мм |
| Время отклика | ≤0.8 мс | ≤2 мс |
| Защита | Комплексная (изоляция 3000 В АС, EMC Cat. 3) | Базовая (изоляция 2000 В АС, EMC Cat. 2) |
| Диагностика | Детальная (включая предупреждения и мониторинг износа) | Ограниченная (основные ошибки) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации ABB: Выбирайте ABB KSD211B 3BHE022455R1101 — его.native интеграция с контроллерами и роботами ABB обеспечивает плавную работу, минимизируя риски совместимости и упрощая настройку;
- Для задач с’ultравысокими требованиями к точности: В авиастроении, электронной или медицинской промышленности — повышенная точность позиционирования и быстрый отклик позволяют выполнять сложные операции с требуемым качеством;
- Для суровых промышленных условий: В энергетике или машиностроении — усиленная защита от помех и высокая галваническая изоляция гарантируют надежность работы в агрессивных средах.
Безопасные практики
- Правильная настройка параметров: Используйте программное обеспечение ABB Drive Composer Pro для настройки токового, скоростного и позиционного параметров в соответствии с техническими характеристиками двигателя — несанкционированное изменение параметров может привести к повреждению оборудования;
- Регулярный мониторинг диагностики: Отслеживайте сигналы об ошибках и предупреждениях через интерфейс контроллера, своевременно устраняя причины (повреждение кабелей, загрязнение датчиков, перегрев);
- Правильный монтаж и охлаждение: Монтируйте модуль в шкаф управления с достаточным пространством для воздушного охлаждения или используйте принудительную вентиляцию — перегрев снижает срок службы компонентов;
- Бэкап конфигурации: Сохраняйте параметры конфигурации в системе автоматизации и защищенном хранилище — при замене модуля это позволит быстро восстановить работу, минимизируя простои.
- KSD211B
