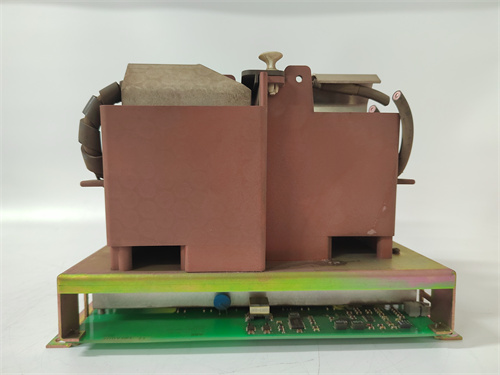

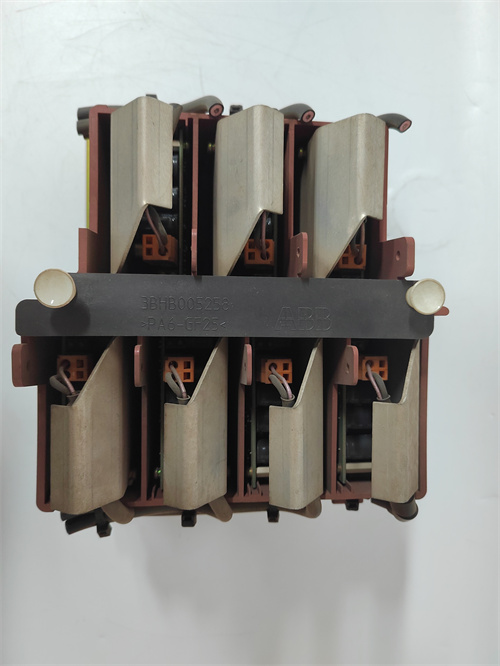

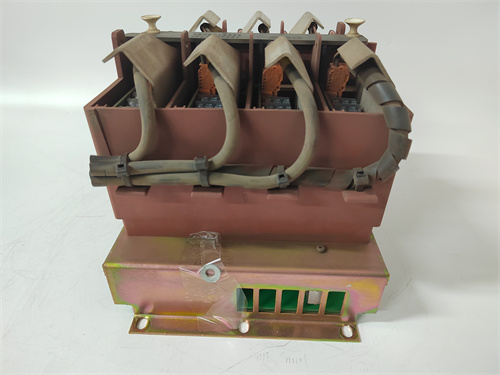

ABB KUC711AE101 3BHB004661R0101

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: KUC711AE101 (3BHB004661R0101)
• Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для системы ABB 800xA
• Конфигурация каналов:
  • Цифровой ввод (DI): 16 каналов (дифференциальный ввод)
  • Цифровой вывод (DO): 16 каналов (списывающий выход, транзисторный)
• Тип сигналов DI: 24V DC (дифференциальный), поддерживает сигналы НО/НР ( нормально открытый/нормально закрытый)
• Тип сигналов DO: 24V DC, максимальный ток на канал: 2A
• Максимальная скорость передачи данных: 12 Мбит/с (по шине PROFIBUS DP)
• Коммуникационный интерфейс: PROFIBUS DP-V1, интерфейс для подключения к шине CI854 ABB
• Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤1.5A (включая нагрузку на выходы)
• Рабочая температура: -20°C до +60°C
• Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
• Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M, шины PROFIBUS DP, PLC Siemens S7-400/1500, Emerson DeltaV (через шину PROFIBUS)
• Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
• Вес: 0.8 кг
• Срок гарантии: 2 года

Преимущества и особенности

1. Широкая конфигурация каналов: 16 каналов DI + 16 каналов DO позволяет ABB KUC711AE101 (3BHB004661R0101) подключать большое количество сенсоров (датчиков положения, концевиков) и исполнительных механизмов (клапаны, приводы), оптимизируя затраты на дополнительные модули и пространство в шкафу.
2. Дополнительная функция защиты на выходах: Каждый канал DO оснащен защитой от короткого замыкания и перегрузки, что предотвращает повреждение модуля при неправильном подключении или отказе нагрузки, повышая надежность системы в целом.
3. Высокая скорость передачи и совместимость с PROFIBUS DP-V1: Поддержка протокола PROFIBUS DP-V1 с скоростью до 12 Мбит/с обеспечивает быструю передачу данных между модулем и контроллером PLC, а также совместимость с большинством промышленных автоматизационных систем.
4. Устойчивость к внешним воздействиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех делают ABB KUC711AE101 (3BHB004661R0101) подходящим для эксплуатации в тяжелых промышленных условиях — пыль, влага, перепады напряжения.
5. Легкая интеграция с системой ABB 800xA: Оптимизация для контроллеров ABB AC 800M и шин CI854 обеспечивает автоматическое определение модуля при подключении, упрощая конфигурацию через программное обеспечение ABB Control Builder M.
6. Экономическая эффективность: Компактный дизайн, высокая плотность каналов и долговечность компонентов делают ABB KUC711AE101 (3BHB004661R0101) оптимальным выбором для объектов среднего и крупного масштаба, где требуется баланс между функциональностью и бюджетом.

Примеры применения в отраслях

• Энергетика (теплоэлектростанции): Управление системами подачи топлива и вентиляции — ABB KUC711AE101 (3BHB004661R0101) подключает датчики положения клапанов и приводы вентиляторов на ТЭС Ростехэнерго, передавая данные в контроллер ABB AC 800M для регулирования процессов сжигания.
• Нефтегазовая промышленность (неfteперерабатывающие заводы): Контроль линии трубопроводов и клапанов — применение на заводах Gazprom Neft и Lukoil для подключения датчиков давления (DI) и управления электроклапанами (DO), обеспечивая безопасность транспортировки нефти и газа.
• Металлургия (стальной завод): Управление прокатными станками — ABB KUC711AE101 (3BHB004661R0101) используется на заводах НЛМК и ArcelorMittal для подключения концевиков положения листа стали (DI) и управления приводами роликов (DO), синхронизируя работу станка через PLC ABB 800xA.
• Химическая промышленность (фертильзерные заводы): Контроль реакторов и линии выпуска продукции — использование на заводах Аграрная химия и PhosAgro для подключения датчиков уровня сырья (DI) и управления насосами (DO), поддерживая стабильность синтезных процессов.
• Машиностроение (автоматизированные линии сборки): Управление конвейерами и роботами — ABB KUC711AE101 (3BHB004661R0101) подключает датчики присутствия деталей (DI) и приводы конвейеров (DO) на линиях сборки автомобилей, интегрируясь с PLC Siemens S7-1500 через PROFIBUS DP.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в совместимости с коммуникационной шиной: Модуль работает через PROFIBUS DP-V1, поэтому рекомендуется для систем с шиной PROFIBUS или контроллерами ABB AC 800M (с шиной CI854).
   • Оцените требования к нагрузке на выходы: Если вам нужно управлять исполнительными механизмами с током до 2A (например, мощные электроклапаны), ABB KUC711AE101 (3BHB004661R0101) идеально подходит, в отличие от конкурентов с максимальным током 0.5–1A.
   • Проверьте условия эксплуатации: Для объектов с температурами ниже 0°C модуль обеспечивает стабильную работу (до -20°C), что является преимуществом перед аналогами с более ограниченными диапазонами.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 15 см свободного пространства вокруг) — перегрев может привести к снижению стабильности работы или выходу из строя транзисторов на выходах DO.
   • Используйте только оригинальные кабели и разъемы ABB для подключения сигналов и коммуникационной шины — некачественные компоненты могут снизить уровень защиты от помех и вызвать нестабильность передачи данных.
   • Не превышайте максимальный ток на каналы DO (2A) — перегрузка может привести к повреждению защиты канала и выходу модуля из строя. Для нагрузок с током выше 2A используйте промежуточные реле.
   • Настройте тип сигналов DI (НО/НР) через программное обеспечение ABB Control Builder M — неправильная конфигурация может привести к ложным сигналам от сенсоров.
   • Регулярно проверяйте состояние индикаторов статуса каналов — визуальный контроль позволяет своевременно выявлять проблемы с подключением сигналов или выходом из строя отдельных каналов ABB KUC711AE101 (3BHB004661R0101).
