Описание

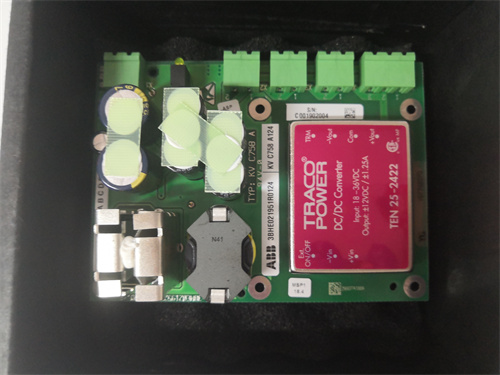

ABB KVC758A124 — это высокофункциональный интерфейсный контроллерный модуль, разработанный компанией ABB для обеспечения эффективной коммуникации между различными уровнями промышленных автоматизационных систем и координации работы специализированных подсистем. Он относится к категории интеграционных компонентов, специализируясь на преобразовании сигналов, синхронизации данных и поддержке многопротокольной связи, что делает его ключевым элементом для сложных установок, где требуется взаимодействие между контроллерами, модулями ввода-вывода, силовыми блоками и верхнеуровневыми системами управления. Предназначен для эксплуатации в энергетике (электростанции, распределительные сети), нефтегазовой промышленности, металлургии и химической сфере, где важна надежность данных передачи, гибкая интеграция и.native совместимость с экосистемой ABB.
Основные функции и ключевые преимущества
Главные достоинства ABB KVC758A124 — многопротокольная коммуникационная способность, высокая синхронность данных, усиленная надежность и гибкая конфигурация. Модуль сочетает критические возможности для устранения разрывов в коммуникации между различными компонентами автоматизированных систем:
- Многопротокольная поддержка и сигнальная трансформация: Поддерживает широкий спектр промышленных протоколов связи (Profibus DP, Ethernet/IP, Modbus TCP, IEC 61850, OPC UA) и обеспечивает преобразование сигналов между различными форматами (аналоговыми, дискретными, цифровыми), что позволяет интегрировать несовместимое по протоколу оборудование в единую систему. Например, он может передавать данные от аналоговых сенсоров давления (4–20 мА) к современному контроллеру ABB через протокол IEC 61850, обеспечивая унификацию данных;
- Высокая синхронность и скорость передачи: Обеспечивает синхронизацию данных между подключенными устройствами с точностью до 1 мкс и скоростью передачи до 1 Гбит/с, что критично для систем, где требуется реальное время реакции (например, регулирование параметров турбин на электростанциях или управление процессами в химических реакторах);
- Усиленная надежность и защита: Имеет галваническую изоляцию 3000 В АС между сигнальными цепями и системной шиной, а также комплексную защиту от электромагнитных помех класса EMC Cat. 3 по стандартам IEC 61000-4, перегрева, нестабильности питания и короткого замыкания. Корпус с степенью защиты IP20 обеспечивает безопасный монтаж в промышленные шкафы управления, защищая от пыли и нежелательного контакта;
- Гибкая конфигурация и диагностика: Поддерживает до 24 интерфейсных портов для подключения различных устройств и может быть настроен через программное обеспечение ABB Control Builder M. Встроенная система самодиагностики контролирует состояние коммуникационных каналов, качество связи и параметры сигналов, генерируя детальные сигналы об ошибках (потеря связи, искажение сигнала, перегрузка порта) и передавая их в верхнеуровневые контроллеры, упрощая выявление и устранение проблем.
Это позволяет использовать ABB KVC758A124 в практических сценариях — например, на крупной тепловой электростанции: модуль обеспечивает коммуникацию между контроллерами управления котлами, турбинами и системой распределения электроэнергии. ABB KVC758A124 преобразует сигналы от различных сенсоров (температуры, давления, скорости вращения) в унифицированный цифровой формат, передавая их в центральный контроллер ABB через протокол IEC 61850. При потере связи с одним из датчиков модуль мгновенно генерирует алерт, а контроллер автоматически переключается на резервные данные, предотвращая нестабильность работы электростанции. Благодаря высокой синхронности данных, модуль обеспечивает согласованное регулирование котлов и турбин, оптимизируя выработку электроэнергии и снижая энергопотребление.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Интерфейсный контроллерный модуль для коммуникации и сигнальной трансформации (ABB) |
| Поддерживаемые протоколы связи | Profibus DP, Ethernet/IP, Modbus TCP, IEC 61850, OPC UA, DNP3 |
| Типы обрабатываемых сигналов | Аналоговые (4–20 мА, 0–10 В), дискретные (24 В DC), цифровые |
| Скорость передачи данных | До 1 Гбит/с |
| Синхронность данных | Точность до 1 мкс |
| Количество интерфейсных портов | До 24 портов (Ethernet, RS-485, аналоговые входы/выходы) |
| Изоляция | Галваническая изоляция 3000 В АС (между сигнальными цепями и системной шиной) |
| Защита | От электромагнитных помех (IEC 61000-4, EMC Cat. 3), перегрева, нестабильности питания, короткого замыкания |
| Степень защиты | IP20 (монтаж в шкаф управления автоматизации) |
| Рабочая среда | Температура: -10 °C – +55 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Питание | 24 В DC (±10%); Потребляемая мощность: Максимально 20 Вт |
| Совместимость | Контроллеры ABB, модули ввода-вывода ABB, силовые модули ABB, системы SCADA ABB, оборудование сторонних производителей |
| Сертификации | CE, UL 508C, IEC 61131-2, ATEX Zone 2, IECEx, IEC 61850 Certified, OPC UA Certified |
Типичные сценарии применения
-
Нефтегазовая промышленность: Трубопроводные системы
На трубопроводном комплексе ABB KVC758A124 обеспечивает коммуникацию между датчиками давления, температуры и скорости потока нефти, локальными контроллерами клапанов и центральной системой мониторинга. Модуль преобразует аналоговые сигналы датчиков в цифровые данные, передавая их по протоколу Modbus TCP в шлюз к системе SCADA. При превышении критического давления в участке трубопровода модуль синхронно передает сигнал на локальный контроллер для закрытия клапана и на центральную систему, информируя операторов о потенциальной опасности. Высокая скорость передачи данных позволяет своевременно реагировать на аномалии, предотвращая утечки и экологический ущерб.
-
Химическая промышленность: Реакторные установки
В химическом заводе ABB KVC758A124 координирует работу между сенсорами pH-значения, концентрации реагентов, контроллерами нагревательных элементов и системой защиты реакторов. Модуль поддерживает двустороннюю связь через протокол OPC UA, позволяя центральному контроллеру регулировать параметры реакции и получать данные о состоянии оборудования в реальном времени. Встроенная диагностика выявляет искажения сигналов от сенсоров на ранней стадии, предупреждая нестабильность процесса и брак продукции.
-
Металлургия: Линии холодной прокатки
В металлургическом заводе ABB KVC758A124 обеспечивает коммуникацию между контроллерами скорости вращения валиков, датчиками толщины металла и системой управления качеством. Модуль синхронизирует данные между этими устройствами с точностью до 1 мкс, позволяя регулировать скорость прокатки в зависимости от измеренной толщины листа. Поддержка протокола Ethernet/IP обеспечивает высокую скорость передачи данных, критическую для поддержания стабильности процесса и качества металлопродукции.
Сравнение с конкурентами
| Категория | ABB KVC758A124 | Конкурент (например, Siemens SCALANCE X308) |
|---|---|---|
| Интеграция с системами | Нативная (ABB Control Builder M, SCADA ABB) | Требует дополнительной настройки для совместимости с ABB |
| Синхронность данных | Точность до 1 мкс | Точность до 10 мкс |
| Изоляция | Галваническая изоляция 3000 В АС | Галваническая изоляция 2000 В АС |
| Поддержка протоколов | Встроенная поддержка IEC 61850 и OPC UA | Требует дополнительного модуля для поддержки IEC 61850 |
| Диагностика | Детальная диагностика коммуникационных каналов и сигналов | Ограниченная диагностика подключений |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем автоматизации ABB: Выбирайте ABB KVC758A124 — его.native интеграция с программным обеспечением ABB Control Builder M и системами SCADA ABB обеспечивает плавную настройку и работу, минимизируя риски совместимости и упрощая обслуживание;
- Для установок с многопротокольным оборудованием: В нефтегазовой, химической или металлургической сфере — широкая поддержка протоколов и возможность сигнальной трансформации позволяют интегрировать старое и новое оборудование, избежая дорогостоящего замены;
- Для систем с требованиями к реальному времени: В энергетике или на производственных линиях с высокой скоростью процессов — высокая синхронность данных и скорость передачи гарантируют своевременную реакцию системы на изменения параметров.
Безопасные практики
- Правильная конфигурация протоколов и портов: Используйте программное обеспечение ABB Control Builder M для настройки соответствия протоколов между подключенными устройствами и назначения портов. Убедитесь, что параметры сигнальной трансформации (диапазон аналоговых сигналов, скорость передачи) соответствуют требованиям системы;
- Регулярный мониторинг коммуникаций: Отслеживайте состояние связей через интерфейс контроллера или SCADA, своевременно устраняйте причины ошибок (проблемы с кабелями, перегрузка портов, искажение сигналов). Периодически проверяйте соединения на физическое повреждение;
- Правильный монтаж и защита от помех: Монтируйте модуль в шкаф управления с достаточным пространством для охлаждения и на расстоянии от высоковольтного оборудования, чтобы минимизировать влияние электромагнитных помех. Используйте экранированные кабели для подключения устройств, повышая устойчивость сигналов;
- Бэкап конфигурации: Регулярно сохраняйте параметры конфигурации модуля в защищенном хранилище. В случае замены модуля или сброса настроек это позволит быстро восстановить его работу, минимизируя простои.
- KVC758A124
