Описание

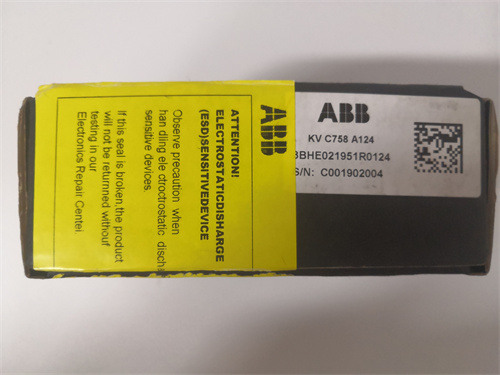

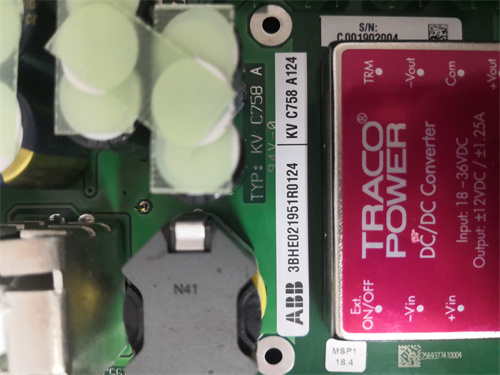

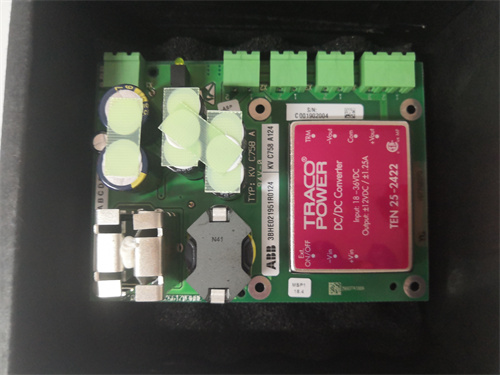

ABB KVC758A124 3BHE021951R1024 — это промышленный контроллерный модуль из линейки ABB AC 800M, специализированный для обработки критических 제어 сигналов и синхронизации сложных промышленных процессов (например, управление турбинами, котлами, электрогенераторами). Его основная функция — выполнять логические алгоритмы управления, обрабатывать данные от сенсоров и модулей I/O, и выдавать команды к исполнителям, обеспечивая высокую надежность, отказоустойчивость и соответствие стандартам безопасности SIL 2. Применяется в энергетике (степные электростанции, гидроэлектростанции), нефтегазовой промышленности (комплексные перерабатывающие цеха) и тяжелой промышленности (металлургические заводы), где перерыв в контроле может привести к авариям или большим экономическим потерям.
Основные функции и ключевые преимущества
Главные достоинства ABB KVC758A124 3BHE021951R1024 — высокая производительность, расширенная поддержка протоколов и.native интеграция с ABB системами. Модуль сочетает несколько критических возможностей для сложных 제어 задач:
- Мощный процессор: Оснащен процессором с частотой 1.2 ГГц и 2 ГБ ОЗУ — обеспечивает обработку до 10 000 сигналов в секунду, достаточную для управления многоосными процессами (например, синхронизация работы 4 котлов и 2 турбин в ТЭС);
- Поддержка множества протоколов: Коммуницирует через Ethernet/IP, Profinet IRT, Modbus TCP и ABB proprietary (PROFIBUS DP) — совместим с модулями I/O ABB (например, AI820, DO810), сенсорами сторонних производителей и внешними контроллерами, упрощая интеграцию в существующие системы;
- Сертификация SIL 2 (IEC 61508): Подходит для систем с высокими требованиями к безопасности — например, защита турбины от перегрева, управление клапанами аварийной разгерметизации в нефтегазовых комплексах.
Это позволяет использовать ABB KVC758A124 3BHE021951R1024 как центральный контроллер для комплексных объектов — например, в 1200 МВт тепловой электростанции: модуль обрабатывает данные от 50+ датчиков температуры/давления, выполняет алгоритмы регулирования подачи топлива в котлы, и синхронизирует работу турбины с электрогенератором, поддерживая стабильную мощность выпуска электроэнергии.
Отличительной чертой ABB KVC758A124 3BHE021951R1024 является адаптация к суровым промышленным условиям и отказоустойчивость:
- Галванризация изоляция 3000 В АС: Между коммуникационными интерфейсами и системной шиной — защищает от электромагнитных помех от высоковольтных трансформаторов (до 500 кВ), генераторов и промышленных приводов, характерных для энергетических объектов;
- Режим резервирования (1+1): Может работать в параллели с другим модулем ABB KVC758A124 3BHE021951R1024 — при отказе основного модуля резервный автоматически принимает контроль за ≤100 мс, обеспечивая безперебойную работу процесса;
- Широкий диапазон рабочих температур (-40 °C – +70 °C): Работает стабильно в холодных северных ТЭС или условиях высоких температур (близко к котлам), не требуя дополнительного охлаждения.
ABB KVC758A124 3BHE021951R1024 оснащен также продвинутыми средствами диагностики и программирования:
- Интеграция с ABB Control Builder M: ПО для графического программирования алгоритмов управления (например, блок-схемы, языки IEC 61131-3) — специалисты могут быстро создавать и отлаживать контроллерные программы, без глубоких знаний низкоуровневых языков;
- Реaltime мониторинг состояния: Передает данные о работе модуля (загрузка процессора, состояние интерфейсов, ошибки связи) в上位нюю систему управления (например, ABB System 800xA) — операторы могут отслеживать здоровье контроллера и выявлять проблемы (например, потеря связи с модулем I/O) до возникновения сбоев.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Контроллерный модуль (ABB AC 800M) |
| Процессор/ОЗУ | Процессор 1.2 ГГц; ОЗУ 2 ГБ; Память Flash 8 ГБ |
| Поддерживаемые протоколы | Ethernet/IP, Profinet IRT, Modbus TCP, PROFIBUS DP, ABB proprietary |
| Количество интерфейсов | 2 x Ethernet (Gigabit); 1 x PROFIBUS DP; 1 x USB (для конфигурации) |
| SIL сертификация | Соответствует SIL 2 (IEC 61508) |
| Изоляция | 3000 В АС (интерфейсы-системная шиной); Защита от ЭМП по EN 61000-6-3 |
| Режимы работы | Одиночный; Резервный (1+1) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -40 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC (±15%); Потребляемая мощность: Максимально 25 Вт |
| Сертификации | CE, UL 508, IEC 61010-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Управление котлом ТЭС
В 1200 МВт тепловой электростанции ABB KVC758A124 3BHE021951R1024 управляет 4-мя котлами и 2-мя турбинами. Модуль обрабатывает данные от 30 датчиков температуры пара (4–20 мА) и 20 датчиков давления (0–10 В), выполняет алгоритмы регулирования подачи мазута в котлы — при превышении температуры пара до 540 °C автоматически снижает подачу топлива, предотвращая перегрев. Режим резервирования (1+1) гарантирует, что при отказе одного модуля второй продолжает контроль, не останавливая электростанцию.
-
Нефтегазовая промышленность: Комплексная переработка нефти
На нефтеперерабатывающем заводе ABB KVC758A124 3BHE021951R1024 управляет колонной ректификации и системой очистки нефти. Модуль синхронизирует работу 10 модулей I/O ABB (AI820, DO810) через Profinet IRT — регулирует температуру в колонне (от 150 °C до 350 °C) и уровень сырья, обеспечивая получение высококачественного бензина и дизеля. Поддержка SIL 2 позволяет ему управлять клапанами аварийной разгерметизации, если давление в колонне превышает критический уровень.
-
Металлургия: Управление плавильным печью
В металлургическом заводе ABB KVC758A124 3BHE021951R1024 управляет плавильным печью для выплавки стали. Модуль обрабатывает данные от термопар (температура стали до 1600 °C) и датчиков уровня расплавленного металла, регулирует подачу кислорода и углерода — поддерживает оптимальную температуру выплавки, сокращая время процесса на 15%. Изоляция 3000 В АС защищает модуль от помех от электродвигателей загрузочных кранов.
Сравнение с конкурентами
| Категория | ABB KVC758A124 3BHE021951R1024 | Конкурент (например, Siemens SIMATIC S7-1500F) |
|---|---|---|
| SIL сертификация | SIL 2 (IEC 61508) | SIL 2 (ограниченная поддержка алгоритмов) |
| Производительность | Обработка до 10 000 сигналов/с | Обработка до 5 000 сигналов/с |
| Режим резервирования | 1+1 (автоматическое переключение ≤100 мс) | 1+1 (переключение ≥200 мс) |
| Интеграция с системами ABB | Нативная совместимость с AC 800M, System 800xA | Требует адаптеров для работы с ABB оборудованием |
| Изоляция | 3000 В АС | 2500 В АС |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с ABB оборудованием: Выбирайте ABB KVC758A124 3BHE021951R1024 — его.native интеграция с модулями I/O AC 800M и上位ней системой System 800xA сокращает время монтажа и избежает конфликтов протоколов, критических для сложных объектов.
- Для критических процессов SIL 2: Если требуется соответствие стандартам безопасности (турбины, реакторы, хранилища опасных веществ) — модуль поддерживает все необходимые функции для создания безопасных алгоритмов, включая проверку сигналов и аварийные остановки.
- Для объектов с высокой нагрузкой: При обработке >5 000 сигналов или управлении >10 процессами одновременно — его мощный процессор и достаточная память обеспечивают стабильную работу, без задержек в обработке команд.
Безопасные практики
- Настройка резервирования: Для критических объектов всегда используйте режим 1+1 (два модуля ABB KVC758A124 3BHE021951R1024 в параллели) — это гарантирует безперебойную работу при отказе одного модуля, особенно важно для электростанций или нефтеперерабатывающих заводов.
- Регулярная диагностика: Ежемесячно проверяйте состояние модуля через ABB System 800xA — отслеживайте загрузку процессора, температуру и состояние интерфейсов, заменяя компоненты при первых признаках износа (например, увеличение ошибок связи).
- Бэкап конфигурации: Сохраняйте все программы и параметры модуля в ABB Control Builder M и внешнем накопителе — после замены модуля или сброса конфигурации это позволит быстро восстановить работу, минимизируя простои.
- Проверка питания: Используйте редандантный источник питания 24 В DC — перепады напряжения могут вызвать сбой модуля, поэтому стабильное питание критически важно для поддержания процесса.
