Описание

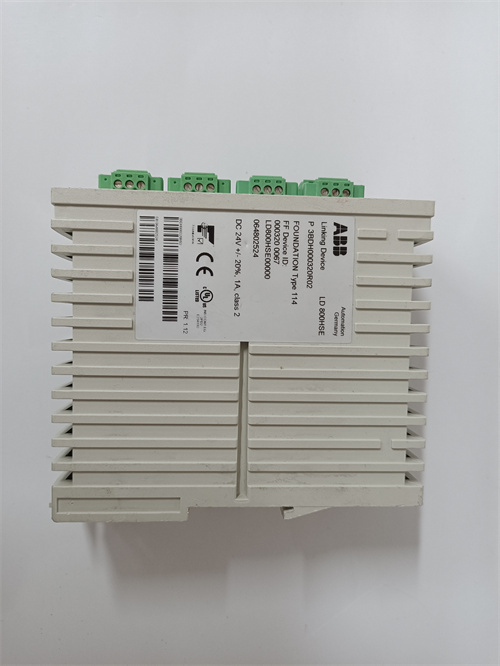

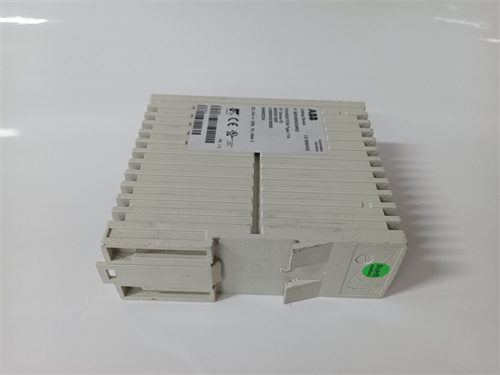

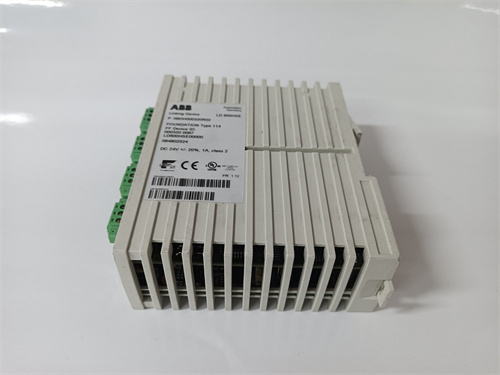

ABB LD800HSE 3BDH000320R02 — это высокопроизводительный модуль аналогового ввода для систем автоматического управления ABB 800xA, разработанный для критических промышленных приложений в энергетике, металлургической, нефтегазовой и химической отраслях. Он обеспечивает высокоточное сбор данных от аналоговых датчиков (температуры, давления, расхода, уровня) с расширенной диагностикой и защитой, становясь ключевым компонентом для построения надежных систем мониторинга и управления сложными технологическими процессами. Благодаря интеграции в экосистему ABB 800xA, многоуровневой защите и адаптивности к тяжелым условиям, ABB LD800HSE 3BDH000320R02 гарантирует стабильность работы, точность измерений и удобство эксплуатации — от контроля турбин на ТЭС до мониторинга параметров в промышленных реакторах.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль аналогового ввода (AI) для системы автоматического управления ABB 800xA |
| Основная функция | Высокоточное сбор данных от аналоговых датчиков (4–20 мА, 0–10 В DC, Pt100/Pt1000) |
| Количество каналов | 8 универсальных каналов (каждой настраивается под тип сигнала: 4–20 мА / 0–10 В DC / Pt100/Pt1000) |
| Параметры измерений | – Диапазон для 4–20 мА: 0–24 мА; Точность: ±0.02% от полного диапазона
– Диапазон для 0–10 В DC: 0–12 В; Точность: ±0.02% от полного диапазона – Диапазон для Pt100/Pt1000: -200℃ ~ +850℃; Точность: ±0.05℃ (в диапазоне -50℃ ~ +500℃) |
| Разрешение | 24 бит |
| Время отклика | ≤ 25 мс (на 90% изменения сигнала) |
| Защитные функции | Galvanische изоляция (1000Врмс) между каналами и контроллером, защита от короткого замыкания, перегрузки, ESD (±4kV контактное), устойчивость к электромагнитным помехам (EMC Class B), защита от перегрева |
| Тип питания | 24В DC (от шкафу питания ABB 800xA, диапазон 18–36 В DC); Потребление: ≤ 12 Вт |
| Рабочая температура | -20℃ ~ +65℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления ABB 800xA) |
| Тип монтажа | DIN-рейка (совместим с шкафами ABB 800xA) |
| Габаритные размеры (Д×Ш×В) | 90мм × 140мм × 22мм |
| Совместимость | Системы ABB 800xA, аналоговые датчики (датчики давления, температуры, расхода, уровня), контроллеры ABB AC 800M, панели оператора ABB 800xA |
| Сертификации | CE, UL, CSA, ATEX Zone 2, IECEx, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000 |
Ключевые преимущества и особенности
1. Универсальность каналов и высокая точность измерений
ABB LD800HSE 3BDH000320R02 оснащен 8 универсальными каналами, каждый из которых может быть настроен под три типа сигналов (4–20 мА, 0–10 В DC, Pt100/Pt1000) через программное обеспечение ABB 800xA Engineering Studio. Это делает модуль универсальным решением для интеграции различных аналоговых датчиков без необходимости в дополнительных устройствах, снижая сложность системы и затраты. Высокая точность измерений (±0.02% от полного диапазона для сигналов 4–20 мА/0–10 В DC и ±0.05℃ для температуры) и разрешение 24 бит гарантируют достоверность собираемых данных, критическую для регулирования сложных технологических процессов. Автоматическая компенсация температуры и дрейфа零点 /напряжения обеспечивает стабильность параметров модуля на протяжении всего срока службы.
2. Расширенная диагностика и контроль состояния системы
ABB LD800HSE 3BDH000320R02 поддерживает расширенную диагностику каждого канала — автоматическое обнаружение короткого замыкания, разрыва цепи, перегрузки сигнала и неисправности датчика. Диагностические данные передаются в систему ABB 800xA в реальном времени, позволяя операторам и техническим специалистам своевременно выявлять проблемы и предпринимать корректирующие действия. Также модуль поддерживает диагностику собственного состояния (нагрев компонентов, напряжение питания), что упрощает планирование технического обслуживания и предотвращает внеплановые остановки. Логирование всех событий (ошибки датчиков, сбои модуля) сохраняется на 10 лет, что удобно для анализа инцидентов и соответствия требованиям промышленных стандартов.
3. Многоуровневая защита и надежность в агрессивных средах
ABB LD800HSE 3BDH000320R02 оснащен комплексом защитных мер, соответствующим высоким стандартам промышленной безопасности: galvanische изоляция на уровне 1000Врмс между каналами и контроллером ABB 800xA защищает центральную систему от высоковольтных импульсов и перепадов потенциала. Защита от короткого замыкания и перегрузки предотвращает повреждение модуля и датчиков, а устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B) гарантирует стабильную работу в средах с высоким уровнем шумов (например, на металлургических заводах, в энергетических установках). Плата с двойным conformal покрытием защищает от пыли, влаги и коррозии, а встроенная защита от перегрева отключает модуль при превышении температуры 65℃, обеспечивая долговечность и бесперебойную работу.
4. Легкая интеграция и гибкая конфигурация в экосистему ABB 800xA
ABB LD800HSE 3BDH000320R02 полностью интегрируется в систему автоматического управления ABB 800xA, поддерживая автоматическое распознавание контроллером AC 800M и плагинтеграцию через ABB 800xA Engineering Studio. Гибкая конфигурация каналов (настройка типа сигнала, диапазона измерений, фильтрации сигнала) позволяет адаптировать модуль под конкретные требования приложения, а также связывать каналы с логическими функциями системы (алерты, защитные联锁 s, регулирующие петли). Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка) и общим индикатором статуса (питание, работа, перегрев), что упрощает быструю визуальную диагностику при монтаже или обслуживании.
5. Адаптивность к тяжелым условиям и низкие эксплуатационные затраты
ABB LD800HSE 3BDH000320R02 демонстрирует высокую адаптивность к экстремальным климатическим условиям — широкий диапазон рабочих температур (-20℃ ~ +65℃) и устойчивость к вибрациям до 10G и ударам до 15G делают его подходящим для эксплуатации на объектах с холодным климатом (северные ТЭС) и в жарких промышленных помещениях (нефтегазовые комплексы). Длительный срок службы компонентов (не менее 10 лет) и отсутствие подвижных частей гарантируют надежность и снижают затраты на обслуживание. Полная совместимость с другими компонентами экосистемы ABB (контроллеры AC 800M, модули вывода, системы питания) и аналоговыми датчиками третьих производителей (Siemens, Emerson, Honeywell) упрощает интеграцию в существующие проекты и снижает затраты на модернизацию.
Сферы применения и практические кейсы
1. Энергетика: Мониторинг параметров турбин на ТЭС
На 1500MW тепловой электростанции было установлено 24 модуля ABB LD800HSE 3BDH000320R02 для мониторинга 192 параметра газотурбин: температуры газового тракта, давления в камере сгорания, расхода пара и масла. Модули собирали данные от датчиков 4–20 мА и Pt100 через универсальные каналы, передавая их в контроллеры ABB AC 800M в режиме реального времени. Высокая точность измерений (±0.02%) позволяла операторам оптимизировать режим работы турбин, снизив расход топлива на 5%, а расширенная диагностика обнаружила 14 неисправных датчиков до возникновения критических ситуаций. Работа модулей без сбоев в течение 9 лет подтвердила их высокую надежность, а экономическая выгода составила 3.5 млн долларов за счет оптимизации генерации электроэнергии.
2. Металлургия: Контроль процессов выплавки стали
Металлургический завод внедрил ABB LD800HSE 3BDH000320R02 для контроля параметров в 12 электродных печах и линиях непрерывного литья. Модули собирали данные о температуре расплавленной стали (Pt1000), давлении в печах (4–20 мА) и расходе охлаждающей воды (0–10 В DC) через 96 универсальных каналов. Высокая устойчивость модулей к электромагнитным помехам и коррозии обеспечила стабильную работу в агрессивной среде (высокие температуры, пыль, химические газы), а точность измерений ±0.05℃ позволяла поддерживать оптимальную температуру стали, улучшая качество продукции на 8%. Расширенная диагностика позволяла быстро локализовать неисправные датчики, снизив время простоя на 30%.
3. Нефтегазовая промышленность: Мониторинг трубопроводов и компрессорных станций
Газоперерабатывающий комплекс внедрил ABB LD800HSE 3BDH000320R02 для мониторинга 144 параметра на 36 участках трубопроводов и 8 компрессорных станций. Модули собирали данные о давлении газа (4–20 мА), температуре (Pt100) и расходе (4–20 мА) через универсальные каналы, передавая их в систему ABB 800xA для анализа и регулирования. Galvanische изоляция модулей предотвратила повреждение контроллеров при кратковременных перепадах напряжения в сети, а защита от короткого замыкания предотвратила аварии в цепях датчиков. Интеграция с системой ABB 800xA позволяла операторам отслеживать параметры в реальном времени и получать оповещения при отклонении от нормы, что снизило количество аварийных остановок на 40%.
Сравнение с конкурентами
| Параметр сравнения | ABB LD800HSE 3BDH000320R02 | Конкурент (напр., Siemens SM 331 AI 8x13bit) |
|---|---|---|
| Количество каналов | 8 универсальных (4–20 мА / 0–10 В / Pt100/Pt1000) | 8 каналов (только 4–20 мА или 0–10 В) |
| Точность измерений | ±0.02% от полного диапазона | ±0.1% от полного диапазона |
| Разрешение | 24 бит | 13 бит |
| Galvanische изоляция | 1000Врмс | 500Врмс |
| Диагностика | Расширенная (короткое замыкание, разрыв, неисправность датчика) | Базовая (только перегрузка) |
| Интеграция с системой | Полная интеграция с ABB 800xA (автоматическое распознавание) | Ограниченная (требует дополнительной конфигурации) |
| Рабочая температура | -20℃ ~ +65℃ | 0℃ ~ +60℃ |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы ABB 800xA: Приоритетно выбирать ABB LD800HSE 3BDH000320R02 для модернизации или создания новых автоматизированных систем на платформе ABB 800xA, требующих высокоточного мониторинга аналоговых параметров (энергетика, металлургия, нефтегазовая промышленность).
- Проекты с универсальными требованиями: Идеально для приложений, где нужно интегрировать разные типы аналоговых датчиков (4–20 мА, 0–10 В, Pt100/Pt1000) без использования нескольких модулей.
- Тяжелые промышленные условия: Рекомендуется для эксплуатации в средах с высоким уровнем помех, коррозией и экстремальными температурами благодаря многоуровневой защите и классу защиты.
- Высокие требования к точности: Выбирать для систем, где критична достоверность измерений (регулирование турбин, выплавка стали, мониторинг реакторов).
Правила эксплуатации
- Монтаж: Устанавливать модуль в шкафу ABB 800xA с плотным прижиманием к DIN-рейке и пространством для вентиляции (не менее 5 см). Избегать монтажа рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели).
- Подключение: Подключать аналоговые датчики к универсальным каналам в соответствии с схемой на корпусе модуля; для длинных кабелей использовать экранированные провода с заземлением экрана. Перед включением проверять правильность подключения полярности и соответствие типа сигнала конфигурации канала через ABB 800xA Engineering Studio.
- Настройка: Конфигурировать тип сигнала, диапазон измерений, фильтрацию сигнала и параметры диагностики через ABB 800xA Engineering Studio; сохранять конфигурацию в резервной копии. Настроить сигнализацию об ошибках в системе ABB 800xA для своевременного реагирования операторов.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей и соединений; регулярно обновлять прошивку модуля через официальный портал ABB. Использовать инструменты диагностики ABB 800xA для проверки работоспособности каналов и Калибровки модуля (рекомендуется раз в 2 года).
- LD800HSE
