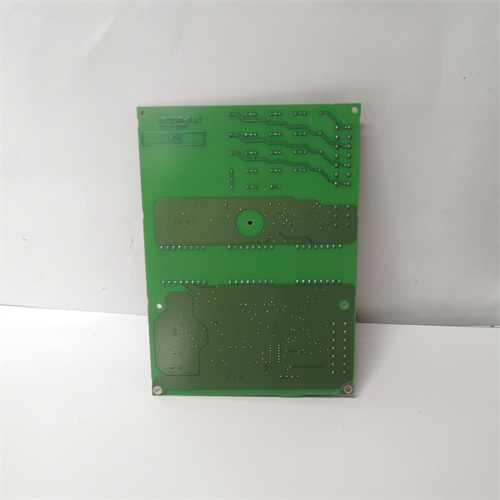

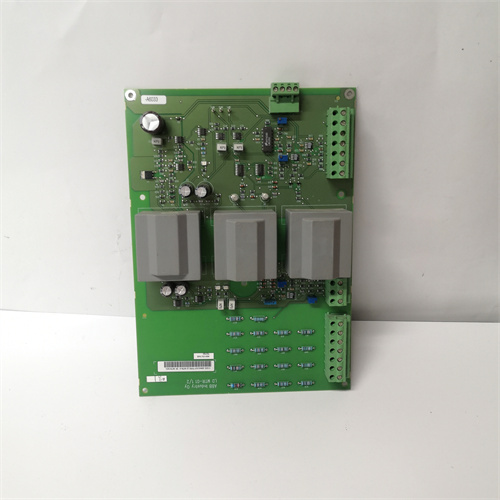

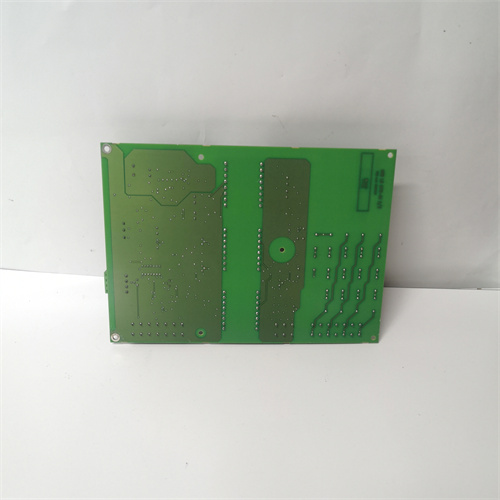

ABB LDMTR-01 3BHB007445P0001

Описание

Технические параметры ABB LDMTR-01 (3BHB007445P0001)

• Основные параметры измерения:
  • Тип устройства: Промышленный модуль мониторинга электродвигателей ABB Ability™;
  • Поддерживаемые параметры измерения:
    • Температура: До 8 каналов (для датчиков PT100/PT1000, диапазон -50 °C до +200 °C);
    • Ток: 3 канала (для 3-фазных двигателей, диапазон 0–500 А через датчики тока);
    • Скорость: 1 канал (опционально, через энкодер, диапазон 0–10 000 об/мин);
  • Точность измерения:
    • Температура: ±0.5% (в диапазоне 0 °C до +150 °C);
    • Ток: ±0.2% (при номинальной нагрузке);
    • Скорость: ±0.1% (при стабильном напряжении).
• Параметры коммуникации и протоколов:
  • Поддерживаемые протоколы:
    • Основные: Modbus TCP (Ethernet), Profinet IRT;
    • Опциональные: Ethernet/IP, Profibus DP — для интеграции с контроллерами Siemens, Rockwell;
  • Коммуникационные интерфейсы:
    • 1 порт Ethernet (10/100/1000 Мбит/с, RJ45 — для Modbus TCP/Profinet IRT);
    • 1 порт Profibus DP (опционально) — для связи с PLC Siemens S7-1500;
  • Задержка передачи данных: <100 мс — гарантирует своевременное обновление параметров в DCS.
• Параметры защиты и алертинга:
  • Функции алертинга:
    • Двухуровневая защита: “Предупреждение” (при приближении к границе) и “Авария” (при превышении границы);
    • Выходные сигналы алерта: 2 дискретных выхода (RELAY, 250 В AC/30 В DC) — для активации маяков или остановки двигателя;
  • Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления (для сухих, пылевых условий);
  • Защита от помех: Электромагнитная совместимость (EMC) — соответствие стандартам EN 61000-6-2, EN 61000-6-4.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Питание: DC 24 В ±10% (потребляемая мощность ≤10 Вт) — питание от шкафного модуля питания ABB;
  • Размеры: 48.3 мм (ширина) × 175 мм (высота) × 120 мм (глубина) — монтаж на DIN-рейку;
  • Сертификации: CE, UL 508, IEC 61508 (SIL 2) — соответствие стандартам безопасности функциональных систем.

Преимущества и особенности ABB LDMTR-01 (3BHB007445P0001)

1. Многопараметровое мониторинга и высокая точность: Поддержка измерения температуры (8 каналов) и тока (3 фазы) делает ABB LDMTR-01 (3BHB007445P0001) идеальным для энергетических ТЭС — модуль контролирует температуру обмоток турбины (6 точек) и ток 3-фазного двигателя турбины, передавая данные в ABB AC 800M DCS с точностью ±0.5%; при превышении температуры >150 °C модуль отправляет сигнал “Авария”, останавливая турбину за 500 мс и предотвращая перегорание обмоток.
2. Совместимость с ABB Ability™ и простота настройки: Легкая интеграция с системами ABB упрощает модернизацию — в нефтегазовой компрессорной станции ABB LDMTR-01 (3BHB007445P0001) подключается к контроллеру AC 800M за 20 минут, контроллер автоматически распознаёт модуль, и инженеры только настраивают граничные значения температуры (например, “Предупреждение” при 140 °C, “Авария” при 160 °C) через ПО Control Builder M.
3. Двухуровневая защита и выходные сигналы алерта: Функция двухуровневого алертинга предотвращает спешные остановки — в металлургическом заводе ABB LDMTR-01 (3BHB007445P0001) контролирует двигатель рольганга; при температуре >130 °C модуль отправляет “Предупреждение” (активация желтого маяка), а при >150 °C — “Авария” (остановка двигателя), позволяя операторам устранить причину (например, засорение охлаждения) до критического состояния.
4. Поддержка многофункциональных протоколов: Совместимость с Modbus TCP, Profinet IRT и опциональными протоколами делает ABB LDMTR-01 (3BHB007445P0001) гибким для разных инфраструктур — в автомобильном заводе модуль подключен к контроллеру ABB IRC5 (для роботов) через Profinet IRT, а к SCADA Rockwell FactoryTalk через Ethernet/IP, обеспечивая унифицированное мониторинга всех двигателей на производстве.

Примеры применения ABB LDMTR-01 (3BHB007445P0001) в различных отраслях

• Энергетика (крупная ТЭС, турбина) : В ТЭС ABB LDMTR-01 (3BHB007445P0001) подключен к 3-фазному двигателю турбины (мощностью 5 МВт) и контроллеру ABB AC 800M DCS. Модуль измеряет температуру 6 точек обмоток турбины (через датчики PT100) и ток 3 фаз; при температуре >150 °C или ток >400 А модуль отправляет сигнал “Авария” в DCS, который останавливает турбину за 0.8 с, предотвращая разрушение обмоток и потери мощности.
• Нефтегаз (компрессорная станция) : В станции ABB LDMTR-01 (3BHB007445P0001) контролирует двигатель компрессора (мощностью 2 МВт) и связан с SCADA ABB Ability™ System 800xA. Модуль измеряет температуру смазки компрессора (через 2 датчика) и скорость двигателя (через энкодер); при температуре смазки >80 °C модуль отправляет “Предупреждение” (операторы запускают дополнительное охлаждение), а при >90 °C — “Авария” (остановка компрессора), предотвращая износ подшипников.
• Тяжелая промышленность (металлургический завод, рольганг) : В заводе ABB LDMTR-01 (3BHB007445P0001) подключен к двигателю рольганга (передача стали) и контроллеру Siemens S7-1500 (через Profibus DP). Модуль измеряет ток 3 фаз и температуру обмоток; при неравномерности тока >10% между фазами модуль отправляет сигнал “Предупреждение”, позволяя операторам проверить контакты двигателя и избежать его остановки в середине процесса обработки стали.
• Автомобильная промышленность (линия сборки, роботы) : В заводе ABB LDMTR-01 (3BHB007445P0001) мониторит двигатели 5 роботов ABB IRC5. Модуль измеряет температуру двигателей роботов (4 точки each) и передаёт данные в контроллер IRC5 через Profinet IRT; при температуре >120 °C модуль снижает скорость робота (режим “защиты”) и отправляет алерт в HMI, предотвращая перегрев и повреждение робота.

Сравнение ABB LDMTR-01 (3BHB007445P0001) с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB LDMTR-01 (3BHB007445P0001)

Рекомендации по выбору

1. Системы ABB Ability™ или ABB AC 800M DCS: Выбирайте ABB LDMTR-01 (3BHB007445P0001) если используете контроллеры или SCADA ABB — совместимость гарантирует автоматическое распознавание, без необходимости дополнительных драйверов.
2. Мониторинга крупных 3-фазных двигателей (≥1 МВт): Для турбин, компрессоров или роботов с высокими требованиями к безопасности — ABB LDMTR-01 (3BHB007445P0001) с 3 каналами тока и SIL 2 — оптимальный выбор, так он обеспечивает полный контроль параметров и соответствие стандартам безопасности.
3. Необходимость многопротокольной интеграции: Если инфраструктура включает контроллеры разных брендов (ABB + Siemens/Rockwell) — ABB LDMTR-01 (3BHB007445P0001) с поддержкой Modbus TCP/Profinet IRT — предпочтительнее, чем модули с ограниченным набором протоколов.

Меры предостережения

1. Калибровка датчиков перед подключением: Перед установкой убедитесь, что датчики температуры (PT100) и тока калиброваны — некалиброванные датчики приведут к неточности измерения и ложным алертам от ABB LDMTR-01 (3BHB007445P0001).
2. Настройка граничных значений под тип двигателя: Не используйте универсальные параметры — для турбин установите “Аварию” при температуре >150 °C, для роботов — >120 °C; неправильные границы приведут к лишним остановкам или пропуску аварий.
3. Регулярная диагностика через ПО ABB: Раз в месяц проверяйте состояние ABB LDMTR-01 (3BHB007445P0001) через Control Builder M — контролируйте состояние каналов, задержку передачи и количество алертов, чтобы выявить неисправности датчиков или коммуникации.
4. Проверка питания и защита от перепадов: Подключите модуль к стабильному источнику питания DC 24 В (с фильтром напряжения) — перепады напряжения могут привести к сбросу конфигурации или остановке мониторинга.
