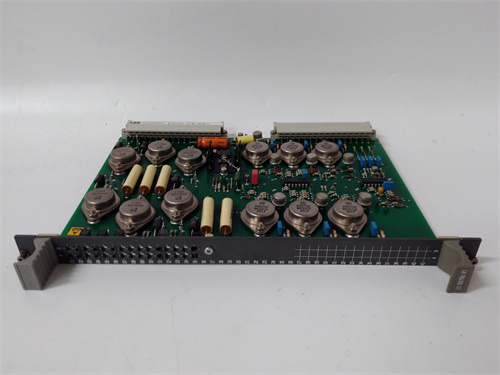

Общая характеристика продукта ABB LTC745A101 (3BHE039905R0101)
В системах управления и защиты высокомощными энергетическими устройствами (генераторы, трансформаторы, высоковольтные линии) критически важны модули комплексного мониторинга силовых параметров — особенно когда требуется обеспечить точное измерение, анализ и защита в режиме реального времени для предотвращения аварий. Одним из ключевых решений этой категории является ABB LTC745A101 (3BHE039905R0101) — промышленный модуль силового контроля и защиты серии ABB Ability™, разработанный для интеграции с контроллерами ABB (например, ABB AC 800M DCS, ABB Symphony Plus DCS) и датчиками ABB (трансформаторы тока ТТК 0.5 класса, трансформаторы напряжения ТН 0.2 класса). Модуль ABB LTC745A101 (3BHE039905R0101) поддерживает измерение 3 фаз тока, 3 фаз напряжения, активной/реактивной мощности и частоты, обеспечивает точность ±0.2% для напряжения и ±0.3% для тока, и включает встроенные логические функции защиты (от перегрузки, короткого замыкания, несимметрии фаз). Благодаря этому ABB LTC745A101 (3BHE039905R0101) гарантирует безопасность высоковольтного оборудования и снижает риск дорогостоящих остановок. Особенно ценна его совместимость с системами ABB Ability™ и поддержка цифровых протоколов для интеграции с облачными платформами — ABB LTC745A101 (3BHE039905R0101) автоматически распознается контроллером после подключения, а параметры защиты и анализа настраиваются через ПО ABB Control Builder M, что ускоряет внедрение. Подробную информацию о ABB LTC745A101 (3BHE039905R0101) можно получить по официальной ссылке: [ссылка на ABB LTC745A101 (3BHE039905R0101)] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры ABB LTC745A101 (3BHE039905R0101)
Модуль ABB LTC745A101 (3BHE039905R0101) имеет оптимизированные характеристики для комплексного контроля силовых систем. Основные параметры:
-
Основные параметры измерения:
- Тип устройства: Промышленный модуль силового контроля и защиты ABB Ability™;
- Измеряемые параметры:
- Ток: 3 фазы (диапазон 0–5 А через ТТК, точность ±0.3%);
- Напряжение: 3 фазы (диапазон 0–100 В через ТН, точность ±0.2%);
- Мощность: Активная (P), реактивная (Q), полная (S) — точность ±0.5% для P/Q;
- Частота: 45–65 Гц (точность ±0.01 Гц);
- Дополнительные: Коэффициент мощности (cosφ), уровень гармоник (до 25-го порядка);
- Частота выборки: 2 кГц — достаточная для анализа гармоник и динамических процессов.
-
Параметры защиты и логики:
- Функции защиты:
- Защита от перегрузки: Настраиваемый предел (105–200% номинального тока), задержка 0.1–30 с;
- Защита от короткого замыкания: Токовой предел >500% номинального, реакция <5 мс;
- Защита от несимметрии фаз: Разница тока между фазами >5–20% (настраиваемо);
- Защита от низкой/высокой частоты: Пределы 47–53 Гц (настраиваемые);
- Логические функции: Поддержка布尔евых операций (AND/OR/NOT) для создания кастомных алгоритмов защиты.
- Функции защиты:
-
Параметры коммуникации и совместимости:
- Совместимые контроллеры: ABB AC 800M DCS, ABB Symphony Plus DCS, ABB Ability™ System 800xA;
- Поддерживаемые протоколы:
- Основные: IEC 61850 (MMS/GOOSE) — для цифровых субстанций, Modbus TCP;
- Опциональные: OPC UA — для интеграции с облачными платформами ABB Ability™ Energy Management;
- Интерфейсы: 2 порта Ethernet (10/100/1000 Мбит/с, RJ45), 1 порт RS-485 (Modbus RTU) для локальной диагностики.
-
Параметры эксплуатации и физические характеристики:
- Температурный диапазон работы: -25 °C до +70 °C;
- Влажность: 5%–95% (без конденсации);
- Изоляция: Электрическая изоляция 6 кВ AC между силовыми и сигнальными цепями;
- Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления;
- Питание: DC 24 В ±15% (потребляемая мощность ≤20 Вт);
- Сертификации: CE, UL 508C, IEC 61850-3, ATEX Zone 2 — соответствие стандартам высоковольтных систем.
Преимущества и особенности ABB LTC745A101 (3BHE039905R0101)
Модуль ABB LTC745A101 (3BHE039905R0101) выделяется среди аналогов благодаря точности, функциональности и интеграции:
-
Высокая точность и анализ гармоник: Точность ±0.2% для напряжения и поддержка анализа гармоник делают ABB LTC745A101 (3BHE039905R0101) идеальным для цифровых субстанций — модуль измеряет параметры 110 кВ линии электропередач, анализирует уровень 3-й, 5-й и 7-й гармоник (которые искажают сигнал) и передает данные в ABB AC 800M DCS; при превышении гармоник >5% модуль отправляет сигнал “предупреждение”, операторы корректируют нагрузку, предотвращая повреждение трансформаторов.
-
Совместимость с IEC 61850 и облачной интеграцией: Поддержка протокола IEC 61850 и OPC UA позволяет ABB LTC745A101 (3BHE039905R0101) работать в современных цифровых системах — в энергетическом комплексе модуль передаёт данные о мощности генераторов через OPC UA в облачную платформу ABB Ability™ Energy Management, где специалисты анализируют эффективность работы и планируют техническое обслуживание, снижая простои на 15%.
-
Комплексные функции защиты и кастомные логики: Встроенные защиты и логические операций делают модуль гибким для специфических задач — в нефтегазовой электростанции ABB LTC745A101 (3BHE039905R0101) контролирует генератор (20 МВт); инженеры создают кастомную логику: “если перегрузка >120% И температура статора >120 °C — активировать аварию”, что предотвращает перегорание обмоток и увеличивает срок службы генератора.
-
Устойчивость в экстремальных условиях: Температурный диапазон -25 °C до +70 °C позволяет ABB LTC745A101 (3BHE039905R0101) работать на северных распределительных субстанциях — даже при зимних температурах -20 °C модуль стабильно измеряет параметры высоковольтных линий, не требуя дополнительного обогрева и обеспечивая непрерывную защиту.
Примеры применения ABB LTC745A101 (3BHE039905R0101) в различных отраслях
Модуль ABB LTC745A101 (3BHE039905R0101) широко используется для контроля высоковольтных систем:
-
Энергетика (цифровая субстанция 110 кВ): В субстанции ABB LTC745A101 (3BHE039905R0101) подключен к 3-фазной высоковольтной линии и контроллеру ABB AC 800M DCS через IEC 61850. Модуль измеряет ток (0–5 А через ТТК), напряжение (0–100 В через ТН) и частоту; при падении напряжения <85% номинального (из-за обрыва линии) модуль отправляет сигнал GOOSE за 3 мс, контроллер автоматически отключает поврежденный участок, предотвращая распространение аварии на другие линии.
-
Нефтегаз (электростанция нефтеперерабатывающего завода): В электростанции ABB LTC745A101 (3BHE039905R0101) контролирует генератор (15 МВт) и связан с SCADA ABB Symphony Plus. При перегрузке тока >130% номинального (из-за пиковой нагрузки компрессоров) модуль снижает нагрузку генератора за 0.5 с, поддерживая стабильность напряжения и предотвращая перегрев обмоток.
-
Металлургия (завод по производству алюминия, электролизеры): В заводе ABB LTC745A101 (3BHE039905R0101) управляет мониторингом силовых цепей электролизеров (35 кВ). Модуль измеряет несимметрию тока между фазами — при разнице >10% (из-за неисправности электрода) модуль отправляет сигнал “авария”, останавливая электролизер и предотвращая разрыв вала и потерю продукции.
-
Городская инфраструктура (распределительная сеть 20 кВ): В сети ABB LTC745A101 (3BHE039905R0101) установлен на каждом участке линии, измеряя параметры и передавая данные через OPC UA в облачную платформу ABB Ability™. При обнаружении утечки тока >5 А (из-за повреждения изоляции) модуль отправляет алерт диспетчерам, которые быстро устраняют неисправность, сокращая время простоя для потребителей до 1 часа.
Сравнение ABB LTC745A101 (3BHE039905R0101) с конкурирующими продуктами
Сравнение с популярными модулями силового контроля для высоковольтных систем: Siemens SIPROTEC 7SJ82 и Schneider Electric Sepam S60.
| Параметр | ABB LTC745A101 (3BHE039905R0101) | Siemens SIPROTEC 7SJ82 | Schneider Electric Sepam S60 |
|---|---|---|---|
| Точность (напряжение/ток) | ±0.2% / ±0.3% | ±0.1% / ±0.2% | ±0.2% / ±0.3% |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP, OPC UA (опц.) | IEC 61850, Profinet, Modbus TCP | IEC 61850, Modbus TCP, DNP3 |
| Функции защиты | Перегрузка, КЗ, несимметрия, частота, гармоники | Перегрузка, КЗ, несимметрия, частота | Перегрузка, КЗ, несимметрия, напряжение |
| Температурный диапазон | -25 °C до +70 °C | -20 °C до +60 °C | -25 °C до +65 °C |
| Совместимые системы DCS | ABB AC 800M, ABB Symphony Plus, ABB 800xA | Siemens PCS 7, SIPROTEC Control | Schneider EcoStruxure Power |
Рекомендации по выбору и меры предостережения при использовании ABB LTC745A101 (3BHE039905R0101)
Рекомендации по выбору
-
Цифровые субстанции и системы ABB Ability™: Выбирайте ABB LTC745A101 (3BHE039905R0101) если используете контроллеры ABB AC 800M/Symphony Plus или планируете интеграцию с облачными платформами — совместимость с IEC 61850 и OPC UA гарантирует безупречную работу в цифровых цепях.
-
Требуется высокая точность и анализ гармоник: Для генераторов, трансформаторов или высоковольтных линий — ABB LTC745A101 (3BHE039905R0101) с точностью ±0.2% и анализом гармоник — оптимальный выбор, вместо модулей с более низкой точностью или без функции анализа.
-
Экстремальные климатические условия: Для северных или жарких регионов — ABB LTC745A101 (3BHE039905R0101) с диапазоном -25 °C до +70 °C — предпочтительнее, чем модули с ограниченным температурным диапазоном.
Меры предостережения
-
Калибровка с использованием сертифицированного оборудования: Раз в год калибруйте ABB LTC745A101 (3BHE039905R0101) с помощью сертифицированных приборов — это поддерживает точность ±0.2%/±0.3% и предотвращает ложные срабатывания защиты.
-
Проверка конфигурации IEC 61850: При использовании протокола IEC 61850 убедитесь, что параметры GOOSE (время передачи, адрес назначения) настроены в соответствии с требованиями субстанции — неправильная конфигурация может привести к задержке сигналов и аварийным остановкам.
-
Регулярная диагностика через Control Builder M: Раз в месяц проверяйте состояние модуля — контролируйте статус портов, количество срабатываний защиты, уровень гармоник и температуру; при обнаружении аномалий (например, ошибки коммуникации) устраняйте их немедленно.
-
Избегайте монтажа вблизи высоковольтных цепей: Устанавливайте модуль не ближе 3 метров от силовых линий >10 кВ — сильные электромагнитные поля могут искажать сигналы датчиков и снижать точность измерения.
