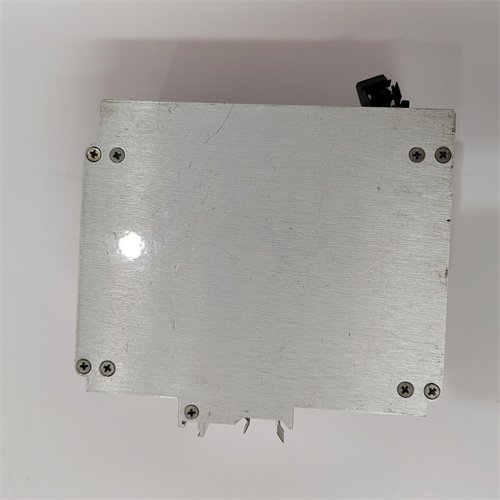

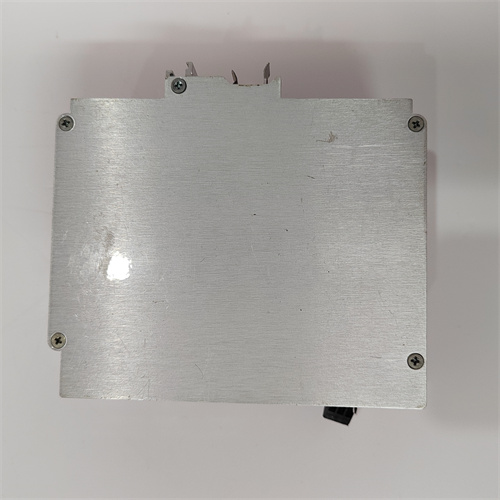

ABB MCU2A02V2-4
ABB MCU2A02V2-4 — это модуль управления мощностью из серии промышленного оборудования ABB, предназначенный для регулировки и контроля силовых нагрузок в системах автоматизации на основе ПЛК. Он сочетает функции точного регулирования тока/напряжения с защитными механизмами, что делает его ключевым компонентом для приложений, где требуется стабильное управление энергопотреблением. В составе автоматизационных схем ABB MCU2A02V2-4 обеспечивает синхронизацию с контроллерами ПЛК, передавая данные о состоянии нагрузки и принимая команды на корректировку параметров.
Описание продукта
ABB MCU2A02V2-4 относится к линейке модульных устройств управления мощностью ABB, ориентированных на промышленные и коммерческие объекты. Модуль имеет двухканальную конструкцию, что позволяет одновременно управлять двумя независимыми нагрузками (например, нагревательными элементами, моторами малой мощности) — это оптимизирует использование пространства в шкафу автоматизации и снижает затраты на дополнительное оборудование. Особенностью ABB MCU2A02V2-4 является поддержка аналоговых и цифровых интерфейсов, что упрощает интеграцию с различными моделями ПЛК (например, ABB AC500, Siemens S7-1200, Allen-Bradley CompactLogix). Также ABB MCU2A02V2-4 оснащен функциями самодиагностики: он непрерывно проверяет состояние каналов, температуру корпуса и уровень тока, передавая сигналы об ошибках в ПЛК для немедленного реагирования (например, отключение нагрузки при перегрузке). Благодаря компактной монтажной конструкции для DIN-рейки ABB MCU2A02V2-4 легко встраивается в существующие автоматизационные системы, не требуя серьезных доработок.
Технические параметры
- Тип модуля: Модуль управления мощностью (двухканальный)
- Количество каналов: 2 независимых регулирующих канала
- Тип выхода: Тиристорный (SCR) для переменного тока
- Номинальное напряжение выхода: 230 В AC (однофазное) / 400 В AC (трехфазное, через комбинацию модулей)
- Максимальный ток на канал: 4 А (при номинальном напряжении)
- Регулируемый диапазон: 0–100% мощности (аналоговое управление)
- Входы управления: 2 аналоговых (4–20 мА / 0–10 В DC) для сигналов от ПЛК
- Входы диагностики: 1 цифровой (24 В DC) для сигнала аварийного отключения
- Защитные функции: Защита от перегрузки (I>), перегрева (T>), короткого замыкания и неправильного подключения фаз
- Протоколы связи: Modbus RTU (RS-485) для удаленного мониторинга через ПЛК
- Время реакции: ≤ 50 мс (на сигналы управления от ПЛК)
- Рабочая температура: -10 °C до +55 °C
- Уровень защиты (IP): IP20 (при монтаже в закрытом шкафу)
- Габариты: 90 мм × 60 мм × 25 мм (длина × ширина × высота)
- Масса: 180 г
- Код артикула ABB: MCU2A02V2-4
- Источник питания: 24 В DC (ток потребления ≤ 80 мА без нагрузки)
Преимущества и особенности
- Двухканальная конструкция: Возможность управления двумя нагрузками одновременно делает ABB MCU2A02V2-4 экономичным выбором для систем с несколькими силовыми элементами (например, два нагревателя в лабораторном оборудовании).
- Точная регулировка мощности: 0–100% диапазон регулирования и быстрая реакция на сигналы ПЛК гарантируют стабильное энергопотребление нагрузки — критично для приложений, где требуется точный контроль температуры или скорости (например, нагревательные печи, конвейеры с регулируемым приводом).
- Интегрированные защитные функции: Защита от перегрузки и перегрева предотвращает повреждение ABB MCU2A02V2-4 и подключенных нагрузок, а самодиагностика упрощает поиск неисправностей.
- Универсальная интеграция: Поддержка аналоговых входов и протокола Modbus RTU позволяет подключить ABB MCU2A02V2-4 к любому современному ПЛК, без необходимости адаптеров или специального ПО.
- Компактность и легкость монтажа: Малые габариты для DIN-рейки позволяют монтировать несколько модулей в ограниченном пространстве, а стандартные разъемы ускоряют подключение к силовым цепям и ПЛК.
Примеры применения в областях автоматизации
- Промышленное нагревание: Регулировка мощности нагревательных элементов в пластиковых пресс-формах или металлообрабатывающих печах через ПЛК. ABB MCU2A02V2-4 поддерживает точный контроль температуры (согласно сигналам от термодатчиков), предотвращая перегрев материала и снижая энергопотребление.
- Климат-контроль в коммерческих помещениях: Управление мощностью электронагревателей в офисах, магазинах или лабораториях. ПЛК передает сигналы на ABB MCU2A02V2-4 в зависимости от данных термостатов, поддерживая заданную температуру и оптимизируя расход электроэнергии.
- Автоматизация лабораторного оборудования: Регулировка мощности насосов или смесителей в химических или биологических лабораториях. Двухканальная конструкция ABB MCU2A02V2-4 позволяет управлять двумя устройствами одновременно, а защитные функции предотвращают аварии при неправильном использовании.
- Управление светильными установками: Регулировка яркости высокомощных светодиодных или галогенных светильников в спортивных залах, концертных площадках или промышленных цехов. ABB MCU2A02V2-4 принимает команды от ПЛК (например, по времени дня или сценарию) и корректирует мощность света в реальном времени.
Сравнение с конкурентами
| Параметр | ABB MCU2A02V2-4 | Аналог 1 (Siemens SIRIUS 3RW3013-1BB14) | Аналог 2 (Schneider TeSys T TVS08U250F) |
|---|---|---|---|
| Количество каналов | 2 | 1 | 1 |
| Максимальный ток на канал | 4 А | 3 А | 5 А |
| Регулируемый диапазон | 0–100% | 0–100% | 0–100% |
| Протоколы связи | Modbus RTU | Profinet | Modbus RTU |
| Защитные функции | Перегрузка, перегрев | Перегрузка, короткое замыкание | Перегрузка, перегрев |
| Рабочая температура | -10…+55 °C | 0…+60 °C | -5…+60 °C |
Преимущество ABB MCU2A02V2-4 — это двухканальная конструкция (экономия места и стоимости) и совместимость с широким кругом ПЛК через Modbus RTU. Для систем, где нужно управлять несколькими нагрузками и требуется универсальная интеграция, ABB MCU2A02V2-4 является более оптимальным выбором, чем одноканальные аналоги.
Советы по выбору и предостережения
- Выбор по нагрузке: Убедитесь, что максимальный ток ABB MCU2A02V2-4 (4 А на канал) соответствует требованиям подключенной нагрузки — для нагрузок с током выше 4 А используйте параллельное соединение нескольких модулей или выбирайте модель с большим номиналом.
- Совместимость с ПЛК: Проверьте, что ПЛК поддерживает аналоговые сигналы 4–20 мА/0–10 В DC (для управления) или протокол Modbus RTU (для диагностики) — несовместимость приведёт к невозможности синхронизации с ABB MCU2A02V2-4.
- Установка: Монтируйте модуль в шкафу с достаточной вентиляцией (особенно при работе с максимальной нагрузкой) — перегрев может снизить срок службы ABB MCU2A02V2-4. Подключайте силовые кабели согласно цветовой маркировке ABB, чтобы избежать неправильного подключения фаз.
- Настройка: Перед запуском настройте пороговые значения защиты (например, максимальный ток, температура перегрева) через ПЛК или локальные джамперы на модуле — слишком высокие пороги увеличивают риск повреждения оборудования.
- Обслуживание: Раз в 6 месяцев проверяйте состояние тиристоров и контактов ABB MCU2A02V2-4 — окисление контактов может привести к нестабильной работе или перегрузке. Избегайте попадания пыли или влаги в модуль, даже при IP20.
- Запасные части: Для критических систем (например, лабораторное оборудование, промышленные печи) рекомендуйте иметь запасной ABB MCU2A02V2-4 — это сократит время простоя при неожиданном отказе модуля.
