Описание

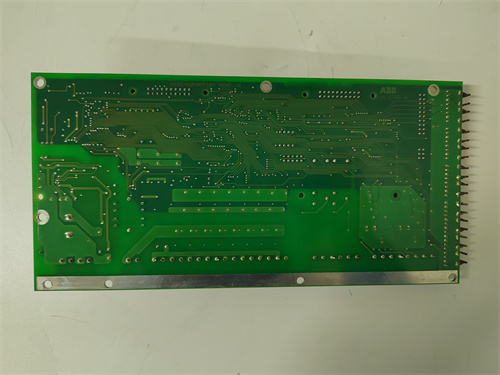

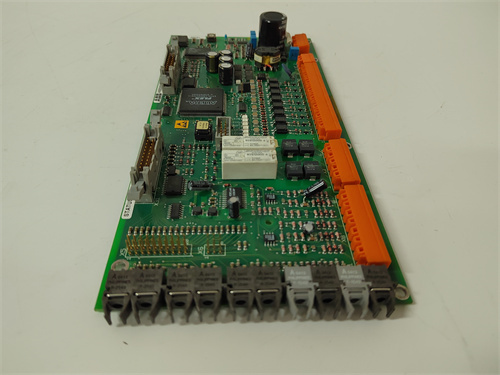

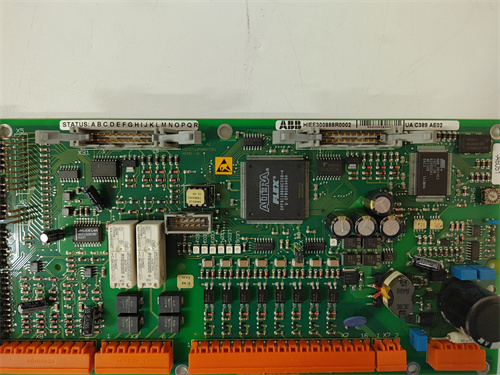

ABB MIDASC08 3BHB043805R0001 — это промышленный цифровой входной модуль из линейки контроллеров ABB MIDAS, специализированный для надежной сбора дискретных сигналов (включен/выключен, открыт/закрыт) в высоковольтных и энергетических системах. Его основная функция — принимать сигналы от защитных реле, датчиков положения и статусных контактов оборудования, преобразовывать их в цифровые данные и передавать контроллерам ABB MIDAS или системам SCADA, обеспечивая высокую помехоустойчивость и совместимость с энергетическими стандартами. Применяется в электростанциях (ТЭС, ГЭС), распределительных подстанциях, высоковольтных электропередачах и промышленных энергосистемах, где требуется точный и безопасный сбор дискретных данных для мониторинга и защиты оборудования.
Основные функции и ключевые преимущества
Главные достоинства ABB MIDASC08 3BHB043805R0001 — высокая плотность каналов, защита от высоковольтных помех и.native интеграция с экосистемой ABB MIDAS. Модуль сочетает критические функции для энергетических систем:
- Высокая плотность дискретных входов: Оснащен 8 независимыми цифровыми входами, оптимизированными для работы с сухими контактами (NO/NC) и напряжностными сигналами (24–250 В DC/AC) — совместим с большинством энергетических защитных реле (например, реле перегрузки, реле дифференциальной защиты) и статусных контактов трансформаторов/компенсаторов;
- Защита от высоковольтных помех: Имеет повышенную электрическую прочность (изоляция 5 кВ АС на 1 мин) и защиту от импульсных помех (по стандарту IEC 61000-4-5) — устойчив к электромагнитным выбросам от высоковольтных линий и коммутационных устройств, характерным для подстанций и электростанций;
- Встроенная диагностика и отслеживание событий: Записывает время возникновения каждого дискретного сигнала (с точностью до 1 мс) и поддерживает буфер для 100 последних событий — позволяет операторам анализировать последовательность сбоев (например, причина отключения трансформатора) и быстро локализовать проблему.
Это позволяет использовать ABB MIDASC08 3BHB043805R0001 в энергетических сценариях — например, в распределительной подстанции 110 кВ: модуль собирает сигналы от 6 защитных реле (статус “норма/авария”) и 2 контактов положения разрядников, передавая данные в контроллер ABB MIDAS. При возникновении короткого замыкания в линии ABB MIDASC08 3BHB043805R0001 фиксирует сигнал от реле защиты за 0.5 мс, передавая его в контроллер для быстрого отключения поврежденной линии.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Цифровой входной модуль для энергетических систем (ABB MIDAS) |
| Количество входов | 8 независимых цифровых входов |
| Поддерживаемые сигналы | Сухие контакты (NO/NC); Напряжностные сигналы 24–250 В DC/AC |
| Изоляция | 5 кВ АС (между входами и шиной); 2.5 кВ АС (между соседними входами) |
| Точность времени событий | ±1 мс |
| Буфер событий | 100 последних событий |
| Протоколы связи | ABB proprietary (для контроллеров ABB MIDAS); IEC 61850 (опционально) |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: -25 °C – +70 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 3000 м |
| Питание | 24 В DC / 110/220 В AC (±15%); Потребляемая мощность: Максимально 8 Вт |
| Сертификации | CE, UL 508, IEC 61850, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Энергетика: Тепловая электростанция (ТЭС)
В 1200 МВт ТЭС ABB MIDASC08 3BHB043805R0001 подключен к 8 защитным реле турбины (реле перегрева, реле низкого давления масла, реле超速). Модуль собирает сигналы о статусе реле — при превышении скорости турбины выше номинальной (реле超速 срабатывает) ABB MIDASC08 3BHB043805R0001 фиксирует событие за 0.8 мс и передаёт сигнал в контроллер ABB MIDAS, который активирует аварийную остановку турбины, предотвращая повреждение.
-
Распределительная подстанция 110 кВ
На подстанции 110/10 кВ ABB MIDASC08 3BHB043805R0001 управляет сигналами от 4 контактов положения разрядников (открыт/закрыт) и 4 защитных реле линий. При включении разрядников перед отключением линии ABB MIDASC08 3BHB043805R0001 подтверждает сигнал “разрядник открыт” и передает его в контроллер, который затем отправляет команду на отключение выключателя, предотвращая перегрузку оборудования.
-
Промышленная энергосистема
На крупном металлургическом предприятии ABB MIDASC08 3BHB043805R0001 собирает сигналы от 8 статусных контактов компенсаторов реактивной мощности. Модуль передаёт данные в систему SCADA — при отключении одного компенсатора ABB MIDASC08 3BHB043805R0001 сигнализирует оператору, позволяя включить резервный компенсатор и поддерживать качество электроэнергии для прокатных станков.
Сравнение с конкурентами
| Категория | ABB MIDASC08 3BHB043805R0001 | Конкурент (например, Siemens 7SJ68) |
|---|---|---|
| Изоляция | 5 кВ АС (высокая для высоковольтных систем) | 2.5 кВ АС |
| Точность времени событий | ±1 мс | ±5 мс |
| Поддержка протоколов | ABB MIDAS + IEC 61850 (опционально) | Только IEC 61850 |
| Устойчивость к температуре | -25 °C – +70 °C (широкий диапазон) | -10 °C – +60 °C |
| Интеграция с ABB системами | Нативная (ABB MIDAS, SCADA) | Требует адаптеров |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для высоковольтных и энергетических систем: Выбирайте ABB MIDASC08 3BHB043805R0001 — его высокая изоляция (5 кВ АС) и устойчивость к помехам делают его подходящим для ТЭС, ГЭС и подстанций 110 кВ+, где критична безопасность и точность сбора данных.
- Для анализа последовательности сбоев: Если нужно фиксировать время событий с высокой точностью (например, для диагностики защитных реле), его точность ±1 мс и буфер событий позволяют детально изучать причину аварий.
- Для интеграции с ABB MIDAS: Если уже используется контроллер ABB MIDAS, модуль обеспечивает.native совместимость, сокращая время монтажа и настройки.
Безопасные практики
- Проверка изоляции: Раз в год проводите измерение изоляции с помощью высоковольтного тестера — убедитесь, что значение не ниже 5 кВ АС, чтобы предотвратить проникновение высоковольтных токов в модуль.
- Тестирование сигнальных цепей: Ежемесячно проверяйте связь между модулем и защитными реле — используйте тестовые сигналы для имитации сбоев, убеждаясь, что ABB MIDASC08 3BHB043805R0001 корректно фиксирует и передаёт события.
- Архивирование событий: Регулярно архивируйте данные из буфера событий — это поможет при расследовании сложных аварий и подготовке отчетов о работе системы.
- Бэкап конфигурации: Сохраняйте параметры модуля (настройки входов, адрес в сети) в ПО ABB и внешнем накопителе — при замене модуля позволяет быстро восстановить работу, не затрагивая безопасность энергосистемы.
