Описание

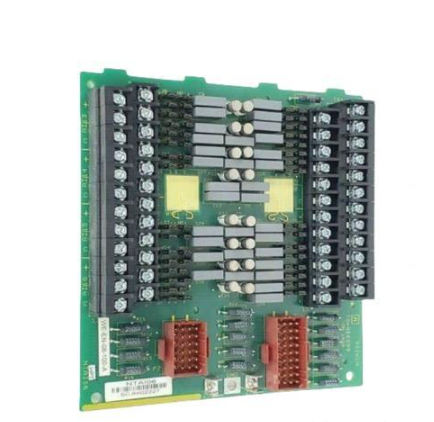

ABB NTAI06 — это универсальный модуль аналогового ввода для систем автоматического управления ABB Advant OCS, разработанный для критических промышленных приложений в энергетике, нефтегазовой сфере, химической промышленности и машиностроении. Он обеспечивает высокоточное сбор данных от аналоговых датчиков (температуры, давления, расхода, уровня) с расширенной диагностикой и защитой, становясь ключевым компонентом для мониторинга и управления сложными технологическими процессами. Благодаря компактному дизайну, универсальной совместимости и высокой надежности, ABB NTAI06 стал эталоном для legacy-систем и модернизационных проектов — от контроля вспомогательных систем на ТЭС до мониторинга параметров в промышленных реакторах. Будь то сбор данных от Pt100 датчиков или сигналов 4–20 мА, ABB NTAI06 гарантирует точность измерений, стабильность работы и удобство интеграции в существующие автоматизированные решения.
Основные технические характеристики
| Категория | Детали |
|---|---|
| Тип устройства | Модуль аналогового ввода (AI) для системы ABB Advant OCS |
| Основная функция | Высокоточное сбор данных от аналоговых датчиков и передача в контроллер ABB Advant OCS |
| Количество каналов | 8 универсальных каналов (каждой настраиваемой под тип сигнала) |
| Поддерживаемые сигналы | – Ток: 4–20 мА (двухпроводной/четырехпроводной)
– Напряжение: 0–10 В DC, ±5 В DC – Температура: Pt100, Pt1000 (3/4 провода) – Резисторы: 0–1000 Ом |
| Параметры измерений | – Точность: ±0.1% от полного диапазона (для 4–20 мА/0–10 В DC)
– Точность температуры: ±0.2℃ (для Pt100 в диапазоне 0–100℃) – Разрешение: 16 бит – Время отклика: ≤ 100 мс (на 90% изменения сигнала) |
| Защитные функции | Galvanische изоляция (250Врмс) между каналами и контроллером, защита от короткого замыкания (до ±30В DC), устойчивость к электромагнитным помехам (EMC Class B), защита от перегрева |
| Тип питания | Питание от системы ABB Advant OCS (24В DC ± 10%); Потребление: ≤ 5 Вт |
| Рабочая температура | 0℃ ~ +60℃ |
| Класс защиты | IP20 (для монтажа в шкафу управления ABB Advant OCS) |
| Тип монтажа | Модульное крепление в слот контроллера ABB Advant OCS (стандарт 19″) |
| Габаритные размеры (Д×Ш×В) | 140мм × 35мм × 80мм |
| Совместимость | Системы ABB Advant OCS, контроллеры ABB MasterPiece, аналоговые датчики (Pt100, 4–20 мА, 0–10 В DC), панели оператора ABB |
| Сертификации | CE, UL, CSA, RoHS, EN 61131-2, EN 61010-1, EN 55032/EN 61000 |
Ключевые преимущества и особенности
1. Универсальность каналов и широкая поддержка сигналов
ABB NTAI06 оснащен 8 универсальными каналами, каждый из которых может быть независимо настроен под различные типы аналоговых сигналов (ток, напряжение, температура, резисторы) через программное обеспечение ABB Advant Station. Это делает модуль универсальным решением для интеграции различных аналоговых датчиков без необходимости в дополнительных устройствах, снижая сложность системы и затраты на закупку. Поддержка Pt100/Pt1000 датчиков (3/4 провода) и сигналов 4–20 мА (двухпроводной/четырехпроводной) позволяет использовать ABB NTAI06 в самых распространенных промышленных сценариях — от мониторинга температуры в реакторах до контроля расхода в трубопроводах. Возможность работы с разными диапазонами напряжения (0–10 В DC, ±5 В DC) расширяет его применимость к специализированным датчикам и устройствах.
2. Высокая точность и стабильность измерений
ABB NTAI06 гарантирует высокую точность измерений (±0.1% от полного диапазона для сигналов 4–20 мА/0–10 В DC) и разрешение 16 бит, что критично для точного контроля сложных технологических процессов. Для температурных измерений с Pt100 датчиками точность достигает ±0.2℃ в диапазоне 0–100℃, обеспечивая достоверность данных в системах регулирования температуры. Автоматическая компенсация дрейфа零点 и температурной коэффициентности стабилизуют параметры модуля на протяжении всего срока службы, предотвращая деградацию точности со временем. Время отклика ≤ 100 мс позволяет своевременно реагировать на изменения параметров, что актуально для систем с требованиями к реальному времени.
3. Многоуровневая защита и надежность
ABB NTAI06 оснащен комплексом защитных функций, обеспечивающих безопасность модуля и подключенных датчиков: galvanische изоляция (250Врмс) между каналами и контроллером ABB Advant OCS защищает центральную систему от перепадов потенциала и высоковольтных импульсов. Защита от короткого замыкания (до ±30В DC) предотвращает повреждение модуля при неправильном подключении или сбое в цепи датчика. Устойчивость к электромагнитным помехам (соответствует стандартам EN 55032/EN 61000 Class B) гарантирует стабильную работу в агрессивной промышленной среде с высоким уровнем шумов (например, на металлургических заводах, в энергетических установках). Защита от перегрева отключает модуль при превышении температуры 60℃, обеспечивая долговечность и бесперебойную работу.
4. Легкая интеграция и конфигурация в систему ABB Advant OCS
ABB NTAI06 полностью интегрируется в систему автоматического управления ABB Advant OCS, поддерживая автоматическое распознавание контроллером ABB MasterPiece и конфигурацию через программное обеспечение ABB Advant Station. Интуитивно понятный интерфейс позволяет быстро настраивать тип сигнала, диапазон измерений и параметры фильтрации для каждого канала, а возможность импорта/экспорта конфигурации упрощает массовую настройку нескольких модулей. Модульное крепление в слот контроллера обеспечивает простоту монтажа и замены — не требуется дополнительное крепление или проводка, что сокращает время установки и обслуживания. Передняя панель модуля оснащена световыми индикаторами для каждого канала (зеленый — активность, красный — ошибка), что упрощает быструю визуальную диагностику.
5. Длительная служба и поддержка legacy-систем
ABB NTAI06 обладает длительным сроком службы (не менее 12 лет) и поддерживается производителем в течение многих лет, что критично для legacy-систем ABB Advant OCS, которые по-прежнему широко используются в промышленности. Доступность запасных частей и технической поддержки позволяет эксплуатировать модули в течение десятилетий, избегая дорогостоящих замен на новые системы. Совместимость с старым программным обеспечением и оборудованием ABB Advant OCS упрощает модернизацию существующих проектов, сохраняя инвестиции в ранее внедренные решения. Это делает ABB NTAI06 предпочтительным выбором для модернизации legacy-систем, где требуется сохранить функциональность и снизить затраты.
Сферы применения и практические кейсы
1. Энергетика: Мониторинг вспомогательных систем на ТЭС
На 1000MW тепловой электростанции было установлено 14 модулей ABB NTAI06 для мониторинга параметров вспомогательных систем (системы смазки, охлаждения, подачи воды). Модули собирали данные от Pt100 датчиков температуры масла, датчиков давления 4–20 мА и датчиков расхода 0–10 В DC, передавая их в контроллеры ABB MasterPiece. Высокая точность измерений (±0.1%) позволяла операторам оптимизировать режим работы систем, снизив расход ресурсов на 8%, а расширенная защита от короткого замыкания предотвратила 7 случаев повреждения модулей при технических работах. Работа модулей без сбоев в течение 10 лет подтвердила их высокую надежность, а экономическая выгода составила 1.9 млн долларов за счет избежания внеплановых остановок.
2. Нефтегазовая промышленность: Мониторинг трубопроводов
Газоперерабатывающий комплекс внедрил ABB NTAI06 для мониторинга 64 параметра на 8 участках трубопроводов. Модули собирали данные о температуре газа (Pt100) и давлении (4–20 мА) через универсальные каналы, передавая их в систему ABB Advant OCS для анализа и регулирования. Galvanische изоляция модулей предотвратила повреждение контроллеров при кратковременных перепадах напряжения в сети, а устойчивость к электромагнитным помехам гарантировала стабильную работу в агрессивной среде (газовые выбросы, пыль). Простота конфигурации через ABB Advant Station сократила время монтажа и отладки на 35%, а длительный срок службы модулей (более 11 лет) снизил затраты на замену оборудования.
3. Химическая промышленность: Контроль параметров реакторов
Химический завод внедрил ABB NTAI06 для контроля параметров в 10 промышленных реакторах. Модули собирали данные о температуре реакции (Pt1000), концентрации реагентов (4–20 мА) и давлении (0–10 В DC) через универсальные каналы, передавая их в контроллеры ABB Advant OCS для регулирования процессов. Высокая точность температурных измерений (±0.2℃) позволяла поддерживать оптимальные условия реакции, улучшая качество продукции на 10%, а защита от перегрева предотвратила 4 случая перегрева модулей в жаркие месяцы. Интеграция с системой ABB Advant OCS обеспечивала удаленный мониторинг и управление, а низкие эксплуатационные затраты сохранили 15% бюджета на обслуживание.
Сравнение с конкурентами
| Параметр сравнения | ABB NTAI06 | Конкурент (напр., Siemens SM 331 AI 8x12bit) |
|---|---|---|
| Количество каналов | 8 универсальных (ток/напряжение/температура/резисторы) | 8 каналов (только ток/напряжение) |
| Точность измерений | ±0.1% от полного диапазона | ±0.3% от полного диапазона |
| Поддержка температурных датчиков | Pt100, Pt1000 (3/4 провода) | Только через дополнительные модули |
| Galvanische изоляция | 250Врмс | 500Врмс (но только между группами каналов) |
| Интеграция с ABB Advant OCS | Полная (автоматическое распознавание) | Ограниченная (требует адаптеров) |
| Срок службы | ≥ 12 лет | ≥ 8 лет |
Рекомендации по выбору и правила эксплуатации
Рекомендации по выбору
- Системы ABB Advant OCS: Приоритетно выбирать ABB NTAI06 для автоматизированных систем на платформе ABB Advant OCS, требующих универсального сбора аналоговых данных.
- Legacy-системы: Идеально для модернизации устаревших систем ABB Advant OCS, где нужно сохранить совместимость с существующим оборудованием и программным обеспечением.
- Разнообразные аналоговые сигналы: Рекомендуется для проектов, где требуется интеграция разных типов аналоговых датчиков (ток, напряжение, температура) без использования нескольких модулей.
- Требования к точности: Выбирать для систем, где критична высокая точность измерений (энергетика, химическая промышленность, нефтегазовая отрасль).
Правила эксплуатации
- Монтаж: Устанавливать модуль в свободный слот контроллера ABB Advant OCS, обеспечивая плотное прилегание к бэкапу системы. Обеспечить достаточную вентиляцию в шкафу (температура окружающего воздуха не должна превышать 60℃) и защиту от прямого попадания пыли и влаги.
- Подключение: Подключать аналоговые датчики к универсальным каналам в соответствии с схемой на корпусе модуля; для Pt100/Pt1000 датчиков использовать кабели с тремя или четырьмя проводами для обеспечения высокой точности. Перед включением проверять правильность подключения полярности (для токовых/напряжительных сигналов) и соответствие типа сигнала конфигурации канала.
- Настройка: Конфигурировать тип сигнала, диапазон измерений и параметры фильтрации через программное обеспечение ABB Advant Station. Проверить правильность настройки с помощью стандартных эталонов (например, эталонный генератор сигналов 4–20 мА) и скорректировать при необходимости.
- Обслуживание: Каждые 12 месяцев проверять состояние кабелей и соединений на предмет окисления и повреждений; очищать корпус модуля от пыли с использованием сухого ткани. Регулярно выполнять калибровку модуля с помощью специализированного оборудования (рекомендуется раз в 2 года) для поддержания высокой точности. При возникновении ошибок (индикатор красный) использовать диагностические утилиты ABB Advant Station для выявления причины.
- Хранение запасных модулей: Хранить запасные ABB NTAI06 в сухом, охлажденном помещении (0–40℃, влажность 20–60%) в антистатической упаковке. Перед установкой проверять отсутствие механических повреждений и окисления контактов.
