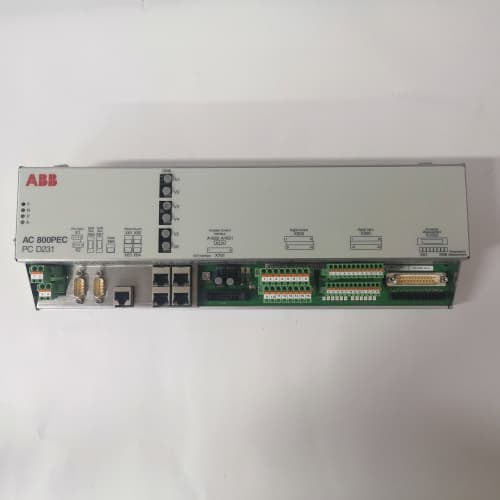

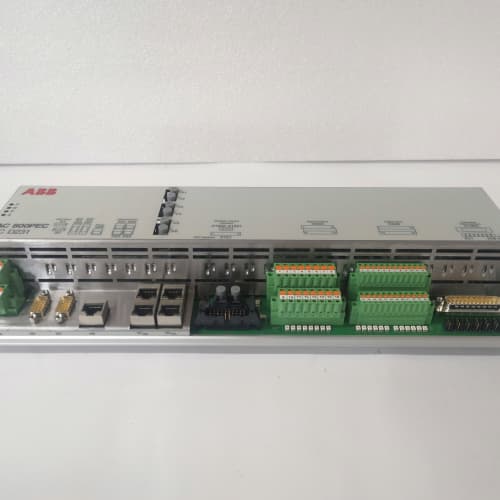

ABB PCD231B101

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: PCD231B101
• Тип устройства: Модуль цифрового вывода (DO) для системы автоматизации ABB AC 800M
• Конфигурация каналов: 16 независимых каналов цифрового вывода (транзисторные, списывающие)
• Тип выходов: 24V DC, максимальный ток на канал: 2A
• Совместимость с нагрузками: Индуктивные, резистивные, ламповые
• Защита каналов: Защита от короткого замыкания, перегрузки и обратного тока
• Максимальная скорость коммутации: 1 мс на канал
• Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI854/CI858)
• Поддерживаемые протоколы: PROFINET, Modbus TCP (через контроллер AC 800M)
• Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤2.0A (включая нагрузку на выходы)
• Рабочая температура: -20°C до +60°C
• Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
• Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M, модули I/O ABB PCD серии, PLC Siemens S7-400/1500 (через PROFINET), Emerson DeltaV
• Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
• Вес: 0.9 кг
• Срок гарантии: 2 года

Преимущества и особенности

1. Мощные выходы с защитой: Максимальный ток 2A на канал позволяет ABB PCD231B101 управлять мощными исполнительными механизмами (например, крупные насосы, электроклапаны) без использования промежуточных реле, а защита от короткого замыкания и перегрузки предотвращает повреждение модуля при отказе нагрузки.
2. Высокая скорость коммутации: Время коммутации 1 мс на канал обеспечивает быструю реакцию на команды контроллера, что критично для систем с высокими требованиями к синхронизации процессов (например, линии производства, автоматизированные котлы).
3. Глубокая интеграция с ABB AC 800M: Оптимизация для контроллеров ABB AC 800M обеспечивает автоматическое определение модуля при подключении, упрощая конфигурацию через программное обеспечение ABB Control Builder M.
4. Устойчивость к внешним воздействиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех гарантируют стабильную работу в тяжелых промышленных условиях, включая пылинные и влажные помещения.
5. Универсальность подключения: Поддержка индуктивных, резистивных и ламповых нагрузок делает ABB PCD231B101 универсальным для различных типов исполнительных механизмов, снижая необходимость в использовании специализированных модулей.
6. Экономическая эффективность: Высокая плотность каналов (16 выходов) и отсутствие необходимости в промежуточных устройствах (реле) оптимизируют затраты на автоматизацию и пространство в шкафу оборудования.

Примеры применения в отраслях

• Энергетика (теплоэлектростанции): Управление системами подачи топлива — ABB PCD231B101 управляет электроклапанами подачи углей и вентиляторами на ТЭС Ростехэнерго, передавая команды от контроллера ABB AC 800M для регулирования процессов сжигания.
• Нефтегазовая промышленность (неfteперерабатывающие заводы): Контроль трубопроводных клапанов — применение на заводах Gazprom Neft и Lukoil для управления электромагнитными клапанами на линиях транспортировки нефти, обеспечивая безопасность и регулируемость потоков.
• Металлургия (стальные заводы): Управление прокатными станками — ABB PCD231B101 используется на заводах НЛМК и ArcelorMittal для управления приводами роликов и конвейеров, синхронизируя работу станка через PLC Siemens S7-1500 (по PROFINET).
• Химическая промышленность (реакторные процессы): Управление насосами и клапанами — использование на заводах BASF и DuPont для управления насосами подачи химикатов и аварийными клапанами, обеспечивая стабильность синтезных процессов и безопасность эксплуатации.
• Атомная энергетика: Системы безопасности реакторов — ABB PCD231B101 управляет аварийными системами сброса давления на атомных электростанциях Росэнергоатом, получая команды от контроллера ABB AC 800M для предотвращения превышения критических параметров.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в совместимости с контроллером: Модуль оптимизирован для контроллеров ABB AC 800M, поэтому рекомендуется для систем ABB 800xA; для сторонних PLC (например, Siemens S7-1500) убедитесь в поддержке протокола PROFINET.
   • Оцените требования к нагрузке: Если вам нужно управлять исполнительными механизмами с током до 2A (например, мощные насосы, электроклапаны), ABB PCD231B101 идеально подходит, в отличие от конкурентов с максимальным током 0.5–1A.
   • Проверьте условия эксплуатации: Для объектов с температурами ниже 0°C модуль обеспечивает стабильную работу (до -20°C), что является преимуществом перед аналогами с более ограниченными диапазонами.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 15 см свободного пространства вокруг) — при работе с максимальной нагрузкой модуль может нагреваться, и недостаточная вентиляция может привести к снижению надежности.
   • Используйте только оригинальные кабели и разъемы ABB для подключения нагрузок и коммуникационной шины — некачественные компоненты могут снизить уровень защиты от помех и вызвать нестабильность работы.
   • Не превышайте максимальный ток на каналы (2A) и общий ток модуля (2.0A) — перегрузка может привести к повреждению защиты каналов и выходу модуля из строя. Для нагрузок с током выше 2A используйте промежуточные контакторы.
   • Для управления индуктивными нагрузками (например, электродвигатели) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля.
   • Регулярно проверяйте состояние индикаторов статуса каналов — визуальный контроль позволяет своевременно выявлять проблемы с подключением нагрузок или выходом из строя отдельных каналов ABB PCD231B101.
