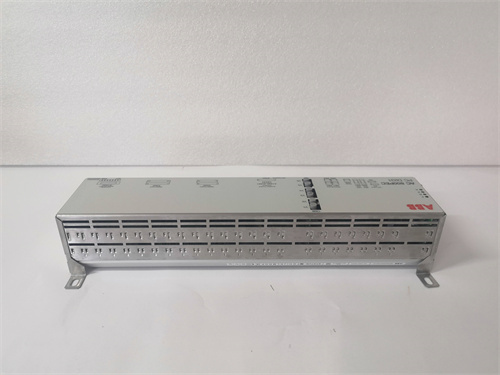

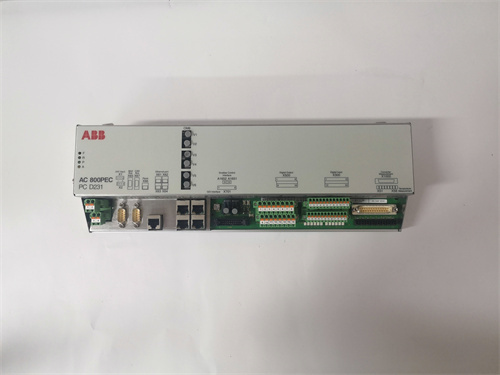

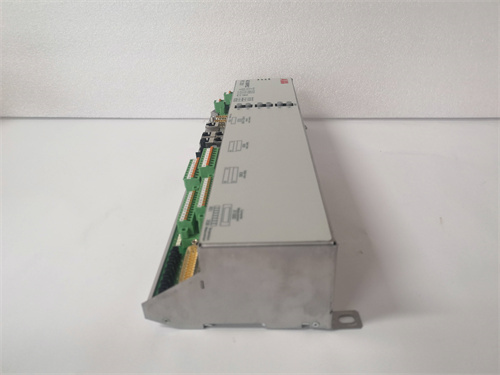

ABB PCD231B101 3BHE025541R0101

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: PCD231B101 (3BHE025541R0101)
• Тип устройства: Модуль цифрового вывода (DO) для системы автоматизации ABB AC 800M
• Конфигурация каналов: 16 независимых каналов цифрового вывода (транзисторные, списывающие)
• Тип выходов: 24V DC, максимальный ток на канал: 2A
• Совместимость с нагрузками: Индуктивные, резистивные, ламповые
• Защита каналов: Защита от короткого замыкания, перегрузки, обратного тока и электростатического разряда (ESD)
• Максимальная скорость коммутации: 1 мс на канал
• Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI854/CI858), поддержка hot-swap (горячая замена)
• Поддерживаемые протоколы: PROFINET IO, Modbus TCP (через контроллер AC 800M)
• Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤2.0A (включая нагрузку на выходы)
• Рабочая температура: -20°C до +60°C
• Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
• Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M, модули I/O ABB PCD серии, PLC Siemens S7-400/1500 (по PROFINET), Emerson DeltaV, Rockwell PlantPAx
• Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
• Вес: 0.95 кг
• Срок гарантии: 2 года

Преимущества и особенности

1. Мощные выходы с комплексной защитой: Максимальный ток 2A на канал позволяет ABB PCD231B101 (3BHE025541R0101) управлять мощными исполнительными механизмами (например, крупные насосы, электроклапаны, контакторы) без использования промежуточных реле. Комплексная защита от короткого замыкания, перегрузки, обратного тока и ESD предотвращает повреждение модуля при отказе нагрузки или внешних воздействиях.
2. Горячая замена (hot-swap): Поддержка hot-swap позволяет заменять ABB PCD231B101 (3BHE025541R0101) без остановки всей автоматизационной системы, что критично для непрерывных процессов (например, работа котлов, трубопроводов) и снижает время простоя до минимума.
3. Высокая скорость коммутации и синхронизация: Время коммутации 1 мс на канал обеспечивает быструю реакцию на команды контроллера, а поддержка PROFINET IO гарантирует синхронизацию с другими компонентами системы, что важно для автоматизированных линий производства.
4. Глубокая интеграция с ABB 800xA: Оптимизация для контроллеров ABB AC 800M и системы 800xA обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и детальную диагностику через SCADA-систему.
5. Универсальность подключения: Поддержка индуктивных, резистивных и ламповых нагрузок делает ABB PCD231B101 (3BHE025541R0101) универсальным для различных типов исполнительных механизмов, снижая необходимость в специализированных модулях и оптимизируя затраты.
6. Устойчивость к тяжелым условиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех гарантируют стабильную работу в пылинных, влажных и шумных промышленных средах (например, цехы металлургических заводов, нефтеперерабатывающие комплексы).

Примеры применения в отраслях

• Энергетика (теплоэлектростанции): Управление системами подачи топлива и вентиляции — ABB PCD231B101 (3BHE025541R0101) управляет электроклапанами подачи углей, вентиляторами и насосами на ТЭС Ростехэнерго, получая команды от контроллера ABB AC 800M для регулирования процессов сжигания и поддержания оптимальных параметров котлов.
• Нефтегазовая промышленность (неfteперерабатывающие заводы): Контроль трубопроводных клапанов и насосов — применение на заводах Gazprom Neft и Lukoil для управления электромагнитными клапанами, насосами высокого давления и контакторами на линиях транспортировки нефти и газа, обеспечивая безопасность и регулируемость потоков.
• Металлургия (стальные заводы): Управление прокатными станками и электростанциями — ABB PCD231B101 (3BHE025541R0101) используется на заводах НЛМК и ArcelorMittal для управления приводами роликов, конвейеров и системами охлаждения, синхронизируя работу через PLC Siemens S7-1500 по PROFINET.
• Химическая промышленность (реакторные процессы): Управление аварийными системами и насосами — использование на заводах BASF и DuPont для управления насосами подачи химикатов, аварийными клапанами сброса давления и системами нейтрализации, обеспечивая стабильность синтезных процессов и безопасность персонала.
• Атомная энергетика: Системы безопасности реакторов — ABB PCD231B101 (3BHE025541R0101) управляет системами аварийного останавливания, сброса давления и охлаждения на атомных электростанциях Росэнергоатом, гарантируя соответствие требованиям SIL 2 и предотвращение катастрофических последствий.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в совместимости с контроллером: Модуль оптимизирован для контроллеров ABB AC 800M, поэтому рекомендуется для систем ABB 800xA; для сторонних PLC (например, Siemens S7-1500) проверяйте поддержку протокола PROFINET IO.
   • Оцените требования к нагрузке: Если вам нужно управлять исполнительными механизмами с током до 2A (например, мощные насосы, электроклапаны), ABB PCD231B101 (3BHE025541R0101) идеально подходит, в отличие от конкурентов с максимальным током 0.5–1A.
   • Проверьте необходимость горячей замены: Для непрерывных процессов (например, работа трубопроводов, котлов) функция hot-swap является критической и делает модуль неотъемлемым выбором.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 15 см свободного пространства вокруг) — при работе с максимальной нагрузкой модуль может нагреваться, и недостаточная вентиляция может снизить надежность.
   • Используйте только оригинальные кабели и разъемы ABB для подключения нагрузок и коммуникационной шины — некачественные компоненты могут снизить уровень защиты от помех и вызвать нестабильность работы.
   • Не превышайте максимальный ток на каналы (2A) и общий ток модуля (2.0A) — перегрузка может привести к повреждению защиты каналов и выходу модуля из строя. Для нагрузок с током выше 2A используйте промежуточные контакторы.
   • Для управления индуктивными нагрузками (например, электродвигатели, соленоиды) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля и продлит срок службы.
   • При горячей замене следуйте инструкциям ABB: Отключите только питание модуля, а не всю систему, и проверяйте совместимость прошивки нового модуля с существующей автоматизационной системой. Регулярно проверяйте состояние индикаторов статуса каналов для своевременного выявления проблем.
