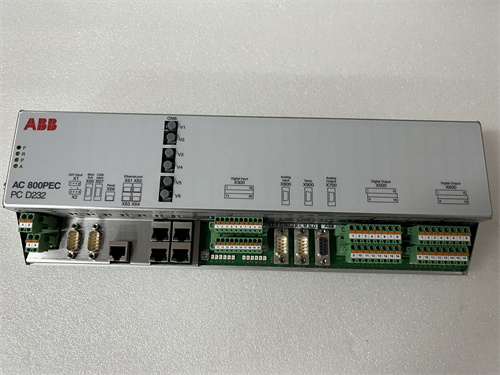

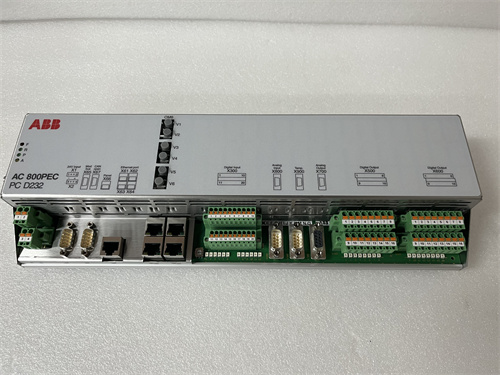

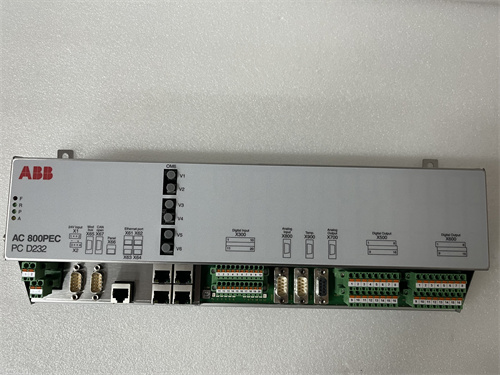

ABB PCD232A 3BHE022293R0101

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: PCD232A (3BHE022293R0101)
• Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для системы автоматизации ABB AC 800M
• Конфигурация каналов:
  • Цифровой ввод (DI): 8 независимых каналов (дифференциальные, 24V DC)
  • Цифровой вывод (DO): 8 независимых каналов (транзисторные, списывающие, 24V DC)
• Максимальный ток на канал DO: 2A
• Совместимость с нагрузками (DO): Индуктивные, резистивные, ламповые
• Защита каналов:
  • DI: Защита от электростатического разряда (ESD) и электромагнитных помех
  • DO: Защита от короткого замыкания, перегрузки, обратного тока и ESD
• Максимальная скорость коммутации: 1 мс на канал (DI/DO)
• Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI854/CI858), поддержка hot-swap (горячая замена)
• Поддерживаемые протоколы: PROFINET IO, Modbus TCP (через контроллер AC 800M)
• Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤1.5A (включая нагрузку на выходы)
• Рабочая температура: -20°C до +60°C
• Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
• Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M, модули I/O ABB PCD серии, PLC Siemens S7-400/1500 (по PROFINET), Emerson DeltaV, Rockwell PlantPAx
• Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
• Вес: 0.9 кг
• Срок гарантии: 2 года

Преимущества и особенности

1. Универсальная конфигурация DI/DO: Комбинация 8 каналов ввода и 8 каналов вывода делает ABB PCD232A (3BHE022293R0101) подходящим для комплексных задач, где нужно одновременно отслеживать состояние сенсоров (концевики, датчики положения) и управлять исполнительными механизмами (клапаны, насосы), снижая потребность в отдельных модулях DI и DO.
2. Мощные выходы с комплексной защитой: Максимальный ток 2A на канал DO позволяет управлять мощными нагрузками без промежуточных реле, а защита от короткого замыкания, перегрузки и обратного тока предотвращает повреждение модуля при отказе оборудования или неправильном подключении.
3. Горячая замена (hot-swap): Функция hot-swap позволяет заменять ABB PCD232A (3BHE022293R0101) без остановки автоматизационной системы, что критично для непрерывных процессов (например, работа котлов, трубопроводов) и минимизирует время простоя.
4. Высокая скорость коммутации и синхронизация: Время коммутации 1 мс на канал обеспечивает быструю реакцию на сигналы сенсоров и команды контроллера, а поддержка PROFINET IO гарантирует синхронизацию с другими компонентами системы, что важно для автоматизированных линий производства.
5. Глубокая интеграция с ABB 800xA: Оптимизация для контроллеров ABB AC 800M и системы 800xA обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и детальную диагностику через SCADA-систему.
6. Устойчивость к тяжелым условиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех гарантируют стабильную работу в агрессивных промышленных средах (например, цехы металлургических заводов, нефтеперерабатывающие комплексы).

Примеры применения в отраслях

• Энергетика (теплоэлектростанции): Управление вспомогательными системами — ABB PCD232A (3BHE022293R0101) отслеживает состояние фильтров и датчиков уровня топлива (DI) и управляет насосами подачи воды и электроклапанами (DO) на ТЭС Ростехэнерго, интегрируясь с контроллером ABB AC 800M.
• Нефтегазовая промышленность (разделочные установки): Контроль клапанов и датчиков — применение на заводах Gazprom Neft и Lukoil для отслеживания положения разделочных клапанов (DI) и управления электромагнитными клапанами и контакторами (DO) на линиях переработки нефти.
• Металлургия (стальные заводы): Управление линиями охлаждения — ABB PCD232A (3BHE022293R0101) используется на заводах НЛМК и ArcelorMittal для отслеживания температуры охлаждающей воды (DI через датчики наличия) и управления насосами и вентиляторами (DO), синхронизируя работу через PLC Siemens S7-1500 по PROFINET.
• Химическая промышленность (лаборантские установки): Комплексное управление реакторами — использование на заводах BASF и DuPont для отслеживания сигналов аварийных датчиков (DI) и управления насосами подачи химикатов и клапанами сброса (DO), обеспечивая безопасность и стабильность экспериментов.
• Машиностроение (автоматизированные линии сборки): Синхронизация конвейеров и роботов — ABB PCD232A (3BHE022293R0101) отслеживает присутствие деталей на конвейерах (DI) и управляет приводами конвейеров и роботами-ассемблерами (DO), интегрируясь с PLC Rockwell PlantPAx.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в совместимости с контроллером: Модуль оптимизирован для контроллеров ABB AC 800M, поэтому рекомендуется для систем ABB 800xA; для сторонних PLC (например, Siemens S7-1500) проверяйте поддержку протокола PROFINET IO.
   • Оцените потребности в каналах: Если вам нужно одновременно отслеживать сенсоры и управлять исполнительными механизмами (в соотношении 1:1), ABB PCD232A (3BHE022293R0101) идеально подходит, в отличие от специализированных модулей (только DI или только DO).
   • Проверьте необходимость горячей замены: Для непрерывных процессов (например, работа трубопроводов, реакторов) функция hot-swap является критической и делает модуль неотъемлемым выбором.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 15 см свободного пространства вокруг) — при работе с максимальной нагрузкой модуль может нагреваться, и недостаточная вентиляция может снизить надежность.
   • Используйте только оригинальные кабели и разъемы ABB для подключения сигналов и коммуникационной шины — некачественные компоненты могут снизить уровень защиты от помех и вызвать нестабильность работы.
   • Не превышайте максимальный ток на каналы DO (2A) и общий ток модуля (1.5A) — перегрузка может привести к повреждению защиты каналов и выходу модуля из строя. Для нагрузок с током выше 2A используйте промежуточные контакторы.
   • Для управления индуктивными нагрузками (например, электродвигатели, соленоиды) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля.
   • При горячей замене следуйте инструкциям ABB: Отключите только питание модуля, а не всю систему, и проверяйте совместимость прошивки нового модуля с существующей автоматизационной системой. Регулярно проверяйте состояние индикаторов статуса каналов для своевременного выявления проблем.
