Описание продукта

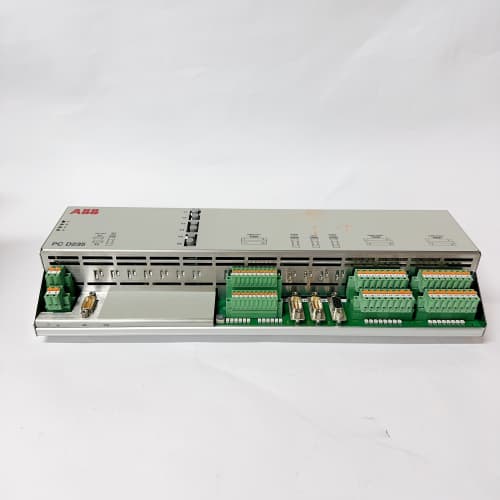

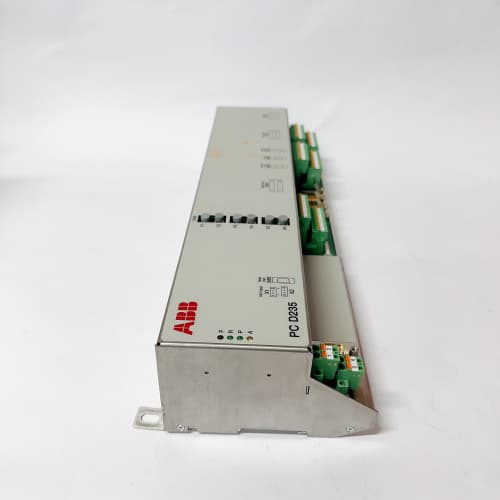

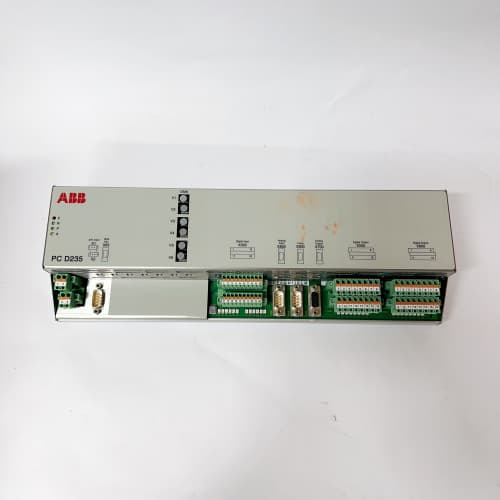

ABB PCD235 (3BHE032025R0101) — это высокопроизводительный модуль цифрового ввода-вывода (DI/DO) с расширенной функциональностью для систем автоматизации ABB AC 800M, разработанный для решения сложных задач управления и мониторинга в критических промышленных процессах. Модуль ABB PCD235 (3BHE032025R0101) сочетает в себе высокую плотность каналов, мощные выходы, отказоустойчивость и глубокую интеграцию с PLC-системами, что делает его незаменимым компонентом для автоматизации энергетики, нефтегазовой, металлургической и химической промышленности. Ссылка на продукт: ABB PCD235 (3BHE032025R0101). Благодаря использованию современной электроники и продуманной архитектуры с поддержкой безопасных протоколов, ABB PCD235 (3BHE032025R0101) обеспечивает стабильную передачу цифровых сигналов и управление исполнительными механизмами даже в условиях агрессивных промышленных сред — высоких нагрузок, электромагнитных помех и перепадов температур. 无论是 в крупных промышленных комплексах, атомных электростанциях или распределенных объектах, ABB PCD235 (3BHE032025R0101) подтверждает свою роль как ключевой элемент автоматизационной системы, поддерживая точную синхронизацию процессов, своевременную реакцию на аномалии и снижение времени простоя оборудования. Особенно стоит отметить, что ABB PCD235 (3BHE032025R0101) прошел строгие сертификационные испытания на соответствие стандартам IEC 61131-3, IEC 61010, ISO 9001 и соответствует требованиям SIL 2, гарантируя высокий уровень надежности и безопасности.
Технические параметры
- Бренд: ABB
- Модель: PCD235 (3BHE032025R0101)
- Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для системы автоматизации ABB AC 800M
- Конфигурация каналов:
- Цифровой ввод (DI): 16 независимых каналов (дифференциальные, 24V DC; нормально открытый/нормально закрытый — настраиваемый)
- Цифровой вывод (DO): 16 независимых каналов (транзисторные, списывающие, 24V DC)
- Максимальный ток на канал DO: 2A
- Совместимость с нагрузками (DO): Индуктивные, резистивные, ламповые, контакторные
- Защита каналов:
- DI: Защита от электростатического разряда (ESD ±8kV), электромагнитных помех (EMC) и обратного полярности
- DO: Защита от короткого замыкания, перегрузки, обратного тока, ESD ±8kV и теплового отключения
- Функции DI: Поддержка счетчиков импульсов (до 10kHz на канал), фильтрация помех (настраиваемая от 0.1 мс до 100 мс)
- Максимальная скорость коммутации: 0.5 мс на канал (DI/DO)
- Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI854/CI858/CI867), поддержка hot-swap (горячая замена)
- Поддерживаемые протоколы: PROFINET IO (IRT), Modbus TCP, Ethernet/IP (опционально)
- Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤3.0A (включая нагрузку на выходы)
- Рабочая температура: -20°C до +60°C
- Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
- Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
- Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M/S800L, модули I/O ABB PCD серии, PLC Siemens S7-400/1500 (по PROFINET IRT), Emerson DeltaV SIS, Rockwell PlantPAx
- Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
- Вес: 1.0 кг
- Срок гарантии: 2 года
Преимущества и особенности
- Высокая плотность каналов и мощные выходы: Комбинация 16 DI + 16 DO в компактном корпусе позволяет ABB PCD235 (3BHE032025R0101) заменять несколько отдельных модулей, оптимизируя пространство в шкафу автоматизации. Максимальный ток 2A на канал DO обеспечивает управление мощными исполнительными механизмами (крупные насосы, электроклапаны, контакторы) без промежуточных реле.
- Расширенные функции DI: Поддержка счетчиков импульсов (до 10kHz) и настраиваемой фильтрации помех делает модуль подходящим для измерения расходов (через импульсные датчики) и работы в шумных промышленных средах, где требуется точная обработка сигналов.
- Комплексная защита и отказоустойчивость: Защита каналов от короткого замыкания, перегрузки, ESD и обратного тока предотвращает повреждение модуля при отказе нагрузки. Поддержка hot-swap позволяет заменять ABB PCD235 (3BHE032025R0101) без остановки системы, минимизируя время простоя для непрерывных процессов.
- Высокая скорость коммутации и синхронизация: Время коммутации 0.5 мс на канал и поддержка PROFINET IO (IRT) гарантируют быструю реакцию на команды контроллера и синхронизацию с другими компонентами системы (например, роботами, линиями производства), что критично для высокоскоростных процессов.
- Глубокая интеграция с ABB 800xA и соответствие SIL 2: Оптимизация для контроллеров ABB AC 800M обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и детальную диагностику. Соответствие требованиям SIL 2 позволяет использовать модуль в системах управления безопасностью (SIS) критических процессов.
- Универсальность и устойчивость: Поддержка различных промышленных протоколов (PROFINET, Modbus TCP, Ethernet/IP) и работа в диапазоне температур -20°C до +60°C делают ABB PCD235 (3BHE032025R0101) универсальным для различных типов промышленных объектов и климатических условий.
Примеры применения в отраслях
- Энергетика (теплоэлектростанции): Управление основными и вспомогательными системами — ABB PCD235 (3BHE032025R0101) отслеживает состояние котлов, турбин и датчиков уровня топлива (DI) и управляет насосами, вентиляторами и электроклапанами (DO) на ТЭС Ростехэнерго, интегрируясь с контроллером ABB AC 800M по PROFINET IRT.
- Нефтегазовая промышленность (компрессорные станции): Контроль давления и потоков — применение на заводах Gazprom Neft и Chevron для считывания сигналов от импульсных датчиков расхода газа (DI с функцией счетчика) и управления компрессорами, клапанами высокого давления (DO), обеспечивая безопасность и оптимизацию процессов.
- Металлургия (электросталевые печи): Синхронизация процессов плавки — ABB PCD235 (3BHE032025R0101) используется на заводах НЛМК и ArcelorMittal для отслеживания температуры расплава и положения электродов (DI) и управления системами подачи сырья и охлаждения (DO), синхронизируя работу через PLC Siemens S7-1500.
- Химическая промышленность (реакторные комплексы): Системы безопасности и контроля — использование на заводах BASF и DuPont для считывания сигналов аварийных датчиков (DI) и управления аварийными клапанами, насосами нейтрализации (DO), соответствуюя требованиям SIL 2 и обеспечивая защиту персонала.
- Атомная энергетика: Системы вспомогательного оборудования — ABB PCD235 (3BHE032025R0101) управляет системами охлаждения, подачи воды и сигнализацией на атомных электростанциях Росэнергоатом, гарантируя надежность и соответствие международным стандартам безопасности.
Сравнение с конкурентами
| Параметр | ABB PCD235 (3BHE032025R0101) | Конкурентский продукт (Siemens 6ES7 323-1BL00-0AA0) | Конкурентский продукт (Emerson 1756-IB16/OB16) |
|---|---|---|---|
| Конфигурация каналов | 16 DI + 16 DO | 8 DI + 8 DO | 16 DI + 16 DO (два отдельных модуля) |
| Максимальный ток на DO | 2A | 0.5A | 1A |
| Функции DI | Счетчик импульсов (10kHz), фильтрация помех | Без дополнительных функций | Без дополнительных функций |
| Защита каналов | DI: ESD/ПО/Фильтрация; DO: Короткое замыкание/перегрузка/обратный ток/ESD/Тепловое отключение | Без защиты | DI: Базовая ESD; DO: Короткое замыкание |
| Горячая замена | Да | Нет | Нет |
| Скорость коммутации | 0.5 мс | 2 мс | 1.5 мс |
| Совместимость SIL | SIL 2 | Нет | SIL 1 |
Вывод: ABB PCD235 (3BHE032025R0101) значительно превосходит конкурентов благодаря сочетанию высокой плотности каналов, мощных выходов (2A), расширенных функций DI (счетчик импульсов, фильтрация), поддержке горячей замены, высокой скорости коммутации и соответствию SIL 2. В то время как конкуренты предлагают либо ограниченное количество каналов, либо отсутствие критических функций (счетчик, защита, горячая замена), ABB PCD235 (3BHE032025R0101) предоставляет универсальное, отказоустойчивое и безопасное решение для сложных задач управления промышленными процессами. Это делает его предпочтительным выбором для пользователей системы ABB 800xA и компаний, требующих высокой производительности, надежности и безопасности в автоматизации.
Советы по выбору и предостережения
-
Советы по выбору:
- Убедитесь в совместимости с контроллером: Модуль оптимизирован для контроллеров ABB AC 800M, поэтому рекомендуется для систем ABB 800xA; для сторонних PLC (например, Siemens S7-1500) проверяйте поддержку протокола PROFINET IO (IRT).
- Оцените потребности в функциях DI: Если вам нужно измерять расходы через импульсные датчики или работать в шумных средах, функция счетчика и фильтрации помех делает ABB PCD235 (3BHE032025R0101) неотъемлемым выбором.
- Проверьте требования к безопасности: Для систем, требующих соответствия SIL 2, модуль является оптимальным, в отличие от конкурентов с более низким уровнем безопасности.
-
Предостережения:
- Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 20 см свободного пространства вокруг) — при работе с максимальной нагрузкой (16 каналов DO по 2A) модуль может нагреваться, и недостаточная вентиляция может снизить надежность.
- Используйте только оригинальные кабели и разъемы ABB для подключения сигналов и коммуникационной шины — некачественные компоненты могут искажать сигналы, снизить уровень защиты от помех и привести к выходу модуля из строя.
- Не превышайте максимальный ток на каналы DO (2A) и общий ток модуля (3.0A) — перегрузка может активировать тепловое отключение или повредить защиту каналов. Для нагрузок с током выше 2A используйте промежуточные контакторы.
- Для управления индуктивными нагрузками (например, электродвигатели, соленоиды) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля и продлит срок службы.
- При горячей замене следуйте инструкциям ABB: Отключите только питание модуля, а не всю систему, и проверяйте совместимость прошивки нового модуля с существующей автоматизационной системой. Регулярно проверяйте состояние индикаторов статуса каналов и выполняйте диагностику через ПО ABB Control Builder M.
