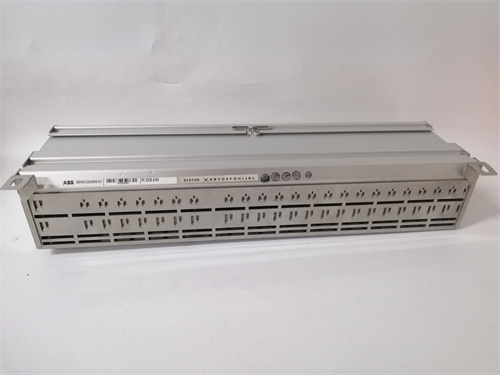

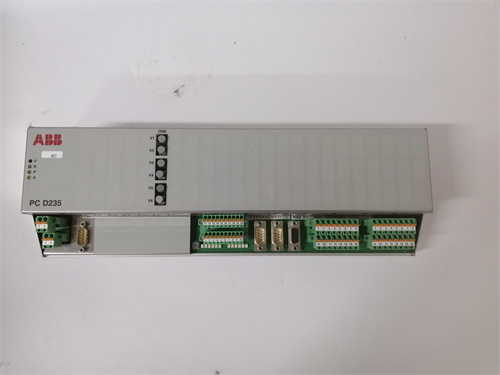

ABB PCD235A101 3BHE032025R0101

Описание

Описание продукта

Технические параметры

• Бренд: ABB
• Модель: PCD235A101 (3BHE032025R0101)
• Тип устройства: Модуль цифрового ввода-вывода (DI/DO) для системы автоматизации ABB AC 800M
• Конфигурация каналов:
  • Цифровой ввод (DI): 16 независимых каналов (дифференциальные, 24V DC; нормально открытый/нормально закрытый — настраиваемый)
  • Цифровой вывод (DO): 16 независимых каналов (транзисторные, списывающие, 24V DC)
• Максимальный ток на канал DO: 2A
• Совместимость с нагрузками (DO): Индуктивные, резистивные, ламповые, контакторные
• Защита каналов:
  • DI: Защита от электростатического разряда (ESD ±8kV), электромагнитных помех (EMC), обратной полярности и фильтрация помех (настраиваемая от 0.1 мс до 100 мс)
  • DO: Защита от короткого замыкания, перегрузки, обратного тока, ESD ±8kV и теплового отключения
• Функции DI: Поддержка счетчиков импульсов (до 10kHz на канал), детекция ребер сигнала (повышение/понижение)
• Максимальная скорость коммутации: 0.5 мс на канал (DI/DO)
• Коммуникационный интерфейс: Подключение к шине контроллера ABB AC 800M (CI854/CI858/CI867), поддержка hot-swap (горячая замена)
• Поддерживаемые протоколы: PROFINET IO (IRT), Modbus TCP, Ethernet/IP (опционально)
• Питание: 24V DC (диапазон 18–30V DC), потребляемый ток ≤3.0A (включая нагрузку на выходы)
• Рабочая температура: -20°C до +60°C
• Степень защиты (IP): IP20 (при монтаже в шкафу ABB)
• Уровень защиты от помех: EN 61000-6-2 (иммунитет к электромагнитным помехам), EN 61000-6-4 (эмиссия электромагнитных волн)
• Совместимость: Система автоматизации ABB 800xA, контроллеры ABB AC 800M/S800L, модули I/O ABB PCD серии, PLC Siemens S7-400/1500 (по PROFINET IRT), Emerson DeltaV SIS, Rockwell PlantPAx
• Размеры (Ш×Г×В): 100×150×60 мм (стандартный монтаж на DIN-рейку)
• Вес: 1.05 кг
• Срок гарантии: 2 года

Преимущества и особенности

1. Высокая плотность каналов и универсальность: Комбинация 16 DI + 16 DO в компактном корпусе позволяет ABB PCD235A101 (3BHE032025R0101) заменять несколько отдельных модулей, оптимизируя пространство в шкафу автоматизации. Поддержка различных типов нагрузок (индуктивных, резистивных) делает модуль универсальным для управления различными исполнительными механизмами (насосы, клапаны, контакторы) без промежуточных реле.
2. Расширенные функции DI для точной обработки сигналов: Поддержка счетчиков импульсов (до 10kHz) позволяет измерять расходы через импульсные датчики, а настраиваемая фильтрация помех и детекция ребер сигнала обеспечивают стабильную работу в шумных промышленных средах, исключая ложные срабатывания.
3. Комплексная защита и отказоустойчивость: Защита каналов от короткого замыкания, перегрузки, ESD и теплового отключения предотвращает повреждение модуля при отказе нагрузки. Функция hot-swap позволяет заменять ABB PCD235A101 (3BHE032025R0101) без остановки автоматизационной системы, минимизируя время простоя для непрерывных процессов (например, работа котлов, трубопроводов).
4. Высокая скорость коммутации и синхронизация: Время коммутации 0.5 мс на канал и поддержка PROFINET IO (IRT) гарантируют быструю реакцию на команды контроллера и синхронизацию с высокоскоростными компонентами системы (роботы, линии производства), что критично для процессов с жесткими временными требованиями.
5. Глубокая интеграция с ABB 800xA и безопасность: Оптимизация для контроллеров ABB AC 800M обеспечивает автоматическое определение модуля, простую конфигурацию через ПО ABB Control Builder M и детальную диагностику через SCADA-систему. Соответствие требованиям SIL 2 позволяет использовать модуль в системах управления безопасностью (SIS) критических процессов.
6. Устойчивость к тяжелым условиям: Работа в диапазоне температур -20°C до +60°C и усиленная защита от электромагнитных помех гарантируют стабильную работу в агрессивных промышленных средах — пылинных цехах, влажных помещениях и средах с высоким уровнем электромагнитных помех.

Примеры применения в отраслях

• Энергетика (теплоэлектростанции): Управление основными процессами — ABB PCD235A101 (3BHE032025R0101) отслеживает состояние котлов, турбин и датчиков уровня топлива (DI) и управляет насосами, вентиляторами и электроклапанами (DO) на ТЭС Ростехэнерго, интегрируясь с контроллером ABB AC 800M по PROFINET IRT для синхронизации процессов сжигания.
• Нефтегазовая промышленность (компрессорные станции): Контроль расходов и давления — применение на заводах Gazprom Neft и Chevron для считывания сигналов от импульсных датчиков расхода газа (DI с функцией счетчика) и управления компрессорами, клапанами высокого давления (DO), обеспечивая безопасность и оптимизацию энергопотребления.
• Металлургия (электросталевые печи): Синхронизация плавки и охлаждения — ABB PCD235A101 (3BHE032025R0101) используется на заводах НЛМК и ArcelorMittal для отслеживания температуры расплава и положения электродов (DI) и управления системами подачи сырья и охлаждения (DO), синхронизируя работу через PLC Siemens S7-1500.
• Химическая промышленность (реакторные комплексы): Системы безопасности — использование на заводах BASF и DuPont для считывания сигналов аварийных датчиков (DI) и управления аварийными клапанами, насосами нейтрализации (DO), соответствуюя требованиям SIL 2 и защищая персонал и окружающую среду.
• Атомная энергетика: Вспомогательные системы безопасности — ABB PCD235A101 (3BHE032025R0101) управляет системами охлаждения, подачи воды и сигнализацией на атомных электростанциях Росэнергоатом, гарантируя надежность и соответствие международным стандартам безопасности.

Сравнение с конкурентами

Советы по выбору и предостережения

1. Советы по выбору:
   • Убедитесь в совместимости с контроллером: Модуль оптимизирован для контроллеров ABB AC 800M, поэтому рекомендуется для систем ABB 800xA; для сторонних PLC (например, Siemens S7-1500) проверяйте поддержку протокола PROFINET IO (IRT).
   • Оцените потребности в функциях DI: Если вам нужно измерять расходы через импульсные датчики или работать в шумных средах, функция счетчика и фильтрации помех делает ABB PCD235A101 (3BHE032025R0101) неотъемлемым выбором.
   • Проверьте требования к безопасности: Для систем, требующих соответствия SIL 2, модуль является оптимальным, в отличие от конкурентов с более низким уровнем безопасности.
2. Предостережения:
   • Монтируйте модуль в шкафу с достаточной вентиляцией (не менее 20 см свободного пространства вокруг) — при работе с максимальной нагрузкой (16 каналов DO по 2A) модуль может нагреваться, и недостаточная вентиляция может снизить надежность.
   • Используйте только оригинальные кабели и разъемы ABB для подключения сигналов и коммуникационной шины — некачественные компоненты могут искажать сигналы, снизить уровень защиты от помех и привести к выходу модуля из строя.
   • Не превышайте максимальный ток на каналы DO (2A) и общий ток модуля (3.0A) — перегрузка может активировать тепловое отключение или повредить защиту каналов. Для нагрузок с током выше 2A используйте промежуточные контакторы.
   • Для управления индуктивными нагрузками (например, электродвигатели, соленоиды) установите свободные диоды или Varistors параллельно нагрузке — это снизит влияние обратного тока на выходы модуля и продлит срок службы.
   • При горячей замене следуйте инструкциям ABB: Отключите только питание модуля, а не всю систему, и проверяйте совместимость прошивки нового модуля с существующей автоматизационной системой. Регулярно проверяйте состояние индикаторов статуса каналов и выполняйте диагностику через ПО ABB Control Builder M.
