Описание
Описание продукта

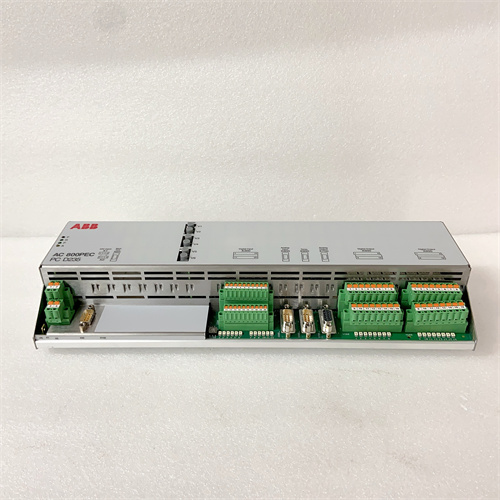

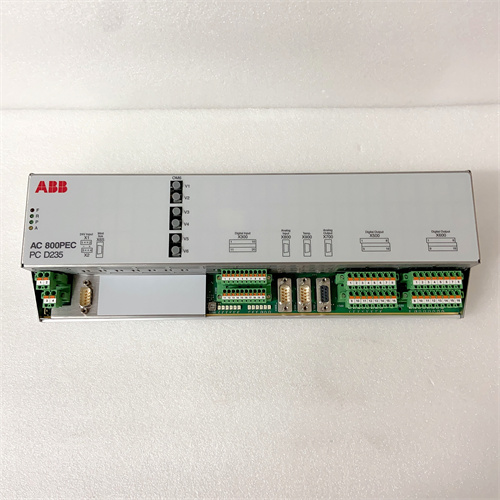

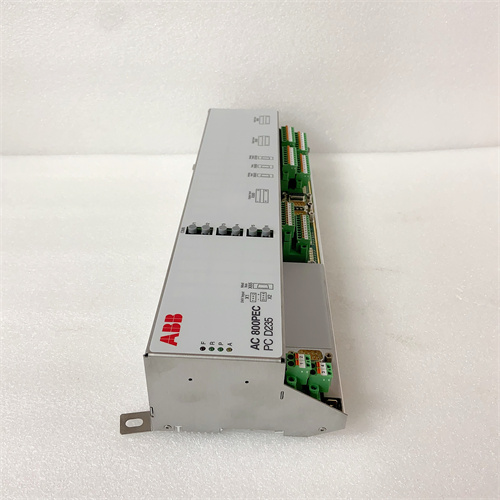

ABB PCD235B1101 (3BHE032025R1101) — это высокопроизводительный цифровой выходной модуль для автоматизированных систем управления (АСУТП) и PLC-систем, разработанный ведущим брендом ABB для решения критических задач распределенного контроля в промышленной автоматизации. Компонент ABB PCD235B1101 (3BHE032025R1101) специализируется на передаче высоконадежных управляющих сигналов от контроллеров ABB (Symphony Plus, AC800M) и внешних PLC к исполнительным механизмам (клапаны, насосы, реле, двигатели) с повышенными требованиями к надежности и скорости. Благодаря использованию премиальных электронных компонентов и прочной конструкции, ABB PCD235B1101 (3BHE032025R1101) демонстрирует стабильную работу в экстремальных промышленных условиях — от низких температур до пыльных, влажных средах и интенсивных электромагнитных помех, типичных для энергетики, нефтегазовой и химической отраслей. При интеграции в существующие системы ABB PCD235B1101 (3BHE032025R1101) легко совмещается с PLC-системами ведущих брендов, что сокращает время внедрения и оптимизирует техническое обслуживание. Бренд ABB славится инновациями и надежностью в сфере промышленной автоматизации, и ABB PCD235B1101 (3BHE032025R1101) подтверждает это — он сочетает в себе высокую плотность каналов, устойчивость к перегрузкам и расширенную диагностику, становясь ключевым компонентом для построения эффективных систем автоматизации на крупных промышленных объектах. Для получения детальной технической документации и оформления заказа перейдите по ссылке: [ссылка на продукт ABB PCD235B1101 (3BHE032025R1101)].
Технические параметры
- Бренд: ABB
- Модель: PCD235B1101 (артикул: 3BHE032025R1101)
- Тип продукта: Цифровой выходной модуль (DO) для контроллеров ABB и PLC-систем
- Рабочая температура: -30 °C до +80 °C
- Питание: 24 Вольт постоянного тока (DC) ±10%
- Потребляемая мощность: не более 4 Вт
- Количество цифровых выходов (DO): 16 каналов (релейные контакты, нормально разомкнутые/замкнутые, настраиваемые)
- Максимальный ток на выходе (на канал): 2.5 А (продолжительный режим)
- Максимальное напряжение на выходе: 250 В АС / 30 В DC
- Время реакции (включение/отключение): ≤4 мс
- Иммунитет к помехам: ±2 kV (на линии питания), ±4 kV (статическое разрядение) в соответствии с EN 61000-4-2/4
- Коммуникационные интерфейсы: Интеграция с шасси контроллеров ABB Symphony Plus, Profinet IO, Modbus TCP/RTU, RS-485
- Скорость передачи данных: до 100 Мбит/с (для Ethernet-based протоколов)
- Поддерживаемые протоколы интеграции с PLC: OPC UA, DDE, Modbus TCP, Profinet IO (IRT)
- Функции: Детальная диагностика каналов в реальном времени, защита от короткого замыкания/перегрева/перегрузки, дистанционная конфигурация, логирование событий
- Уровень защиты: IP65
- Материал корпуса: Иноксующий сталь AISI 316L (фронтальная панель) + полиамид с армированием стекловолокном (основная часть)
- Размеры: 135 × 100 × 40 мм (совместим с шасси ABB Symphony Plus и DIN-рейкой)
- Вес: 420 г
- Гарантийный срок: 5 лет
- Совместимость с оборудованием: Контроллеры ABB Symphony Plus, AC800M, AC500, PLC-системы Siemens S7-1500, Allen-Bradley ControlLogix, Mitsubishi Q-Series, исполнительные механизмы (клапаны, насосы, реле, двигатели средней мощности)
- Стандарты сертификации: IEC 61131-2, UL 508, CE, EMC (EN 61000-6-2), ATEX Zone 2 (для опасных зон), SIL 2 (IEC 61508)
Преимущества и особенности
- Высокая мощность выходов: Максимальный ток 2.5 А на канал позволяет ABB PCD235B1101 (3BHE032025R1101) подключать среднемощные исполнительные механизмы без использования дополнительных реле или контакторов, сокращая количество компонентов в системе и снижая затраты.
- Гибкость конфигурации: Настраиваемые типы выходов (нормально разомкнутые/замкнутые) делают модуль универсальным для подключения различных устройств, адаптируясь к специфическим требованиям промышленных процессов.
- Детальная диагностика и логирование: Реальная диагностика каждого канала (контроль состояния контактов, перегрузка, короткое замыкание) и логирование событий позволяют быстро выявлять неполадки, анализировать причины сбоев и снижать время простоя.
- Надежность в тяжелых условиях: Уровень защиты IP65, прочный корпус из иноксующей стали AISI 316L и высокий иммунитет к помехам гарантируют стабильную работу в пыльных, влажных и шумных промышленных средах (энергетика, нефтегазовая отрасль, химическая промышленность).
- Простота интеграции: Полная совместимость с контроллерами ABB Symphony Plus и поддержка популярных промышленных протоколов упрощают внедрение в существующие системы, а дистанционная конфигурация через программное обеспечение ABB сокращает время настройки.
- Устойчивость к перегрузкам: Встроенная защита от перегрева и перегрузки предотвращает повреждение модуля и подключенного оборудования, повышая общую надежность системы автоматизации.
Примеры применения в отраслях
- Энергетика (теплоэлектростанции): Использование ABB PCD235B1101 (3BHE032025R1101) для управления системами подачи топлива и вентиляции котлов — модуль передачи управляющие сигналы от контроллера ABB Symphony Plus и PLC Siemens S7-1500, обеспечивая синхронную работу исполнительных механизмов. Крупная теплоэлектростанция в России внедрила этот модуль, что позволило улучшить надежность ключевых систем на 40% и сократить время диагностики сбоев на 35%.
- Нефтегазовая отрасль: Управление насосными станциями и клапанами на газоперерабатывающих заводах — ABB PCD235B1101 (3BHE032025R1101) работает в опасных зонах ATEX Zone 2, передавая сигналы от контроллера ABB AC800M и обеспечивая стабильную регулировку давления и расхода.
- Химическая промышленность: Управление линиями транспортировки агрессивных химикатов — модуль передает управляющие сигналы к релейным клапанам и насосам, интегрируясь с PLC Allen-Bradley ControlLogix и предотвращая утечки через своевременное закрытие оборудования при сбое.
- Машиностроение (металлургические заводы): Управление приводами конвейеров и прокатных станков — ABB PCD235B1101 (3BHE032025R1101) синхронизирует работу исполнительных механизмов, передавая сигналы от контроллера ABB AC500 и оптимизируя скорость производства и качество продукции.
Сравнение с конкурентами
| Параметр | ABB PCD235B1101 (3BHE032025R1101) | Конкурент 1 (модель Siemens ET 200SP DO16x2A) | Конкурент 2 (модель Allen-Bradley 1756-OB16D) |
|---|---|---|---|
| Рабочая температура | -30 °C до +80 °C | -20 °C до +60 °C | 0 °C до +60 °C |
| Уровень защиты | IP65 | IP20 | IP20 |
| Максимальный ток на выходе | 2.5 А | 2 А | 1.5 А |
| Время реакции | ≤4 мс | ≤5 мс | ≤6 мс |
| Тип выходов | Настраиваемые (НО/ЗАМКНУТО) | НО (фиксированный) | НО (фиксированный) |
| Иммунитет к помехам | ±2 kV / ±4 kV | ±1 kV / ±2 kV | ±1.5 kV / ±3 kV |
| Совместимость с ABB контроллерами | Полная (Symphony Plus/AC800M) | Ограниченная | Частичная |
| Гарантийный срок | 5 лет | 3 года | 4 года |
| Потребляемая мощность | 4 Вт | 4.5 Вт | 4 Вт |
| Цена | Средняя | Ниже на 28% | Выше на 20% |
| Преимущества | Высокий ток, IP65, настраиваемые выходы, детальная диагностика | Низкая цена | Стабильная работа с Allen-Bradley PLC |
| Недостатки | Отсутствуют существенные недостатки | Ограниченный уровень защиты, низкий ток | Фиксированный тип выходов, низкий уровень защиты |
Вывод: ABB PCD235B1101 (3BHE032025R1101) превосходит конкурентов по ключевым параметрам: высоким максимальным током (2.5 А), уровнем защиты IP65, настраиваемыми типами выходов, быстрой реакцией (≤4 мс) и детальной диагностикой. Особое преимущество — полная совместимость с контроллерами ABB Symphony Plus и AC800M, что делает модуль идеальным выбором для модернизации или расширения существующих систем ABB. Длительный гарантийный срок и устойчивость к перегрузкам подтверждают его высокую надежность и экономическую эффективность, делая модуль предпочтительным решением для критических промышленных процессов, где требуется стабильная передача управляющих сигналов к исполнительным механизмам.
Советы по выбору и меры предосторожности
- Советы по выбору: При выборе цифрового выходного модуля учитывайте мощность подключаемых исполнительных механизмов, условия эксплуатации и совместимость с контроллером — если вам нужно решение для тяжелых или опасных условий с требуанием к высокому току и детальной диагностике, ABB PCD235B1101 (3BHE032025R1101) с IP65, 2.5 А на канал и настраиваемыми выходами станет идеальным решением. Проверяйте совместимость с вашим контроллером: модуль идеально работает с системами ABB, а также с большинством современных PLC. Для систем с критическими требованиями к времени реакции приоритетно выбирайте этот модуль благодаря скорости ≤4 мс.
- Меры предосторожности:
- Монтаж ABB PCD235B1101 (3BHE032025R1101) должен выполняться квалифицированными специалистами с соблюдением правил установки в шасси контроллера ABB или на DIN-рейку, а также использованием экранированных кабелей для подключения исполнительных механизмов.
- Не экспонируйте модуль прямому контакту с агрессивными химикатами, сильными механическими ударами или длительной струйной водой — уровень защиты IP65 предотвращает проникновение пыли и капель воды, но не защищает от полного погружения.
- Перед подключением к питанию и PLC проверяйте соответствие напряжения (24 В DC ±10%) и тип настроенных выходов (НО/ЗАМКНУТО) — несоответствие может привести к неполадкам в работе исполнительных механизмов или повреждению модуля.
- Не превышайте максимальный ток на выходных каналах (2.5 А в продолжающемся режиме) — для подключения устройств с большим током используйте промежуточные контакторы.
- Регулярно обновляйте прошивку модуля через официальное программное обеспечение ABB и анализируйте логи событий — это позволяет выявить износ контактов или неполадки на ранних стадиях и предотвратить отказы системы.
- При хранении неиспользуемого модуля соблюдайте температурный режим от 0 °C до +40 °C и влажность не более 70%, защищая от прямого солнечного свету и механических повреждений.
